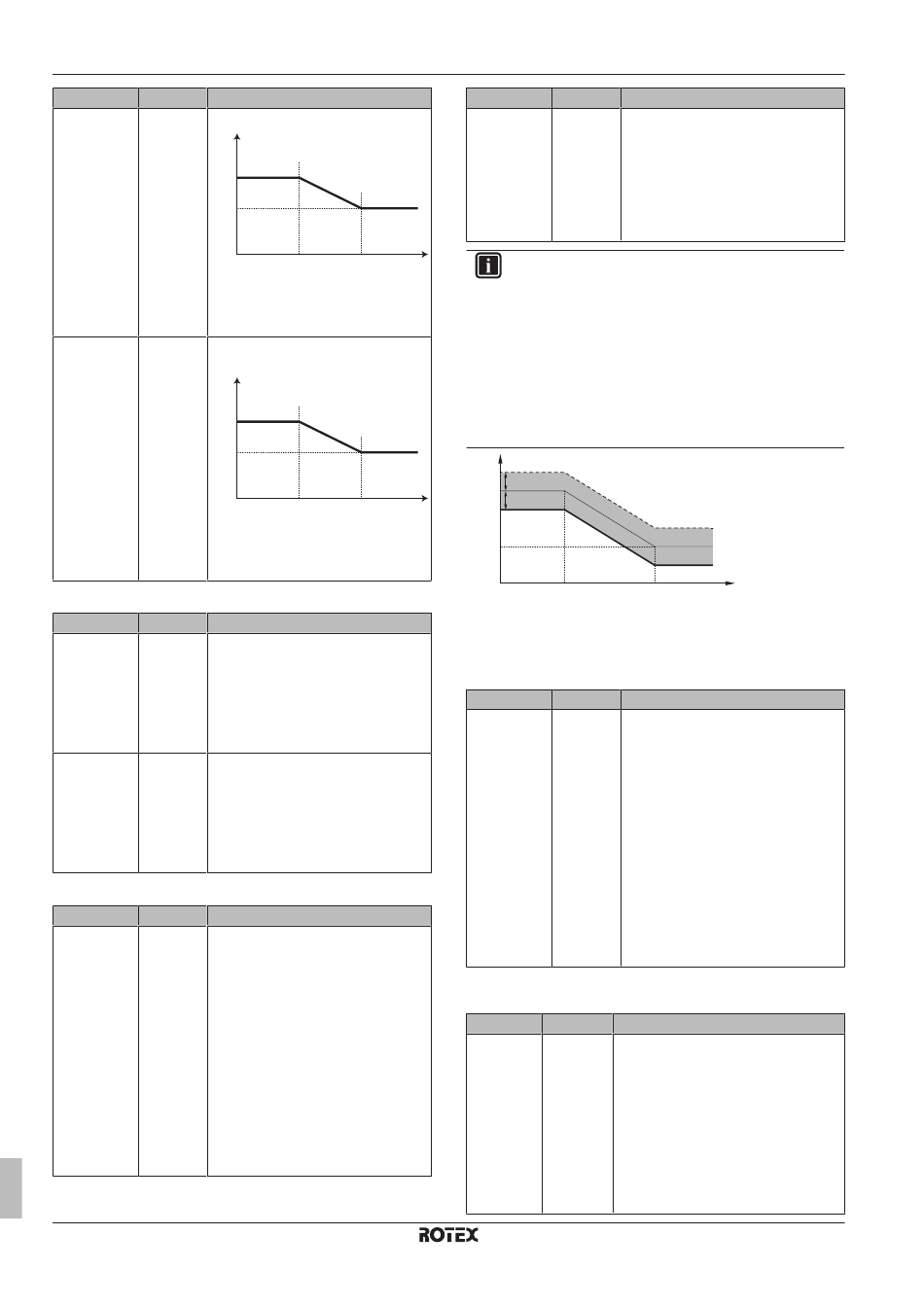

5 Configuration
# Code
[7.7.2.1] [0-00] Courbe de la loi d'eau (chauffage):
T t
[0-01]
[0-02]
[0-01]
[0-03]
[0-00]
▪ T
(secondaire)
▪ T
[7.7.2.2] [0-04] Courbe de la loi d'eau
(rafraîchissement):
[0-05]
T t
[0-06]
[0-07]
[0-05]
[0-04]
▪ T
(secondaire)
▪ T
Température de départ: Delta T source
# Code
[A.3.1.3.1] [9-09] Chauffage: différence de température
requise entre l'eau qui entre et l'eau qui
sort.
Si une différence de température
minimale est requise pour le bon
fonctionnement des émetteurs de
chaleur en mode de chauffage.
[A.3.1.3.2] [9-0A] Rafraîchissement: différence de
température requise entre l'eau qui
entre et l'eau qui sort.
Si une différence de température
minimale est requise pour le bon
fonctionnement des émetteurs de
chaleur en mode de rafraîchissement.
Température de départ: Modulation
# Code
[A.3.1.1.5] [8-05] Modulation de la température de
départ:
▪ 0 (Non): Désactivée
▪ 1 (Oui): Activée. La température de
départ est calculée en fonction de la
différence
intérieure
température intérieure réelle.
Cela permet de régler la puissance
de la pompe à chaleur en fonction de
la puissance réellement requise et
cela entraîne moins de cycles de
démarrage/d'arrêt de la pompe à
chaleur et un fonctionnement plus
économique.
Manuel d'installation
16
Description
[0-03] [0-02]
: : Température de départ cible
t
: Température extérieure
a
[0-07] [0-06]
: : Température de départ cible
t
: Température extérieure
a
Description
Description
entre la température
souhaitée et
# Code
N/A [8-06]
INFORMATIONS
T a
Lorsque la modulation de la température de l'eau de sortie
est activée, la courbe de la loi d'eau nécessite d'être réglée
à une position supérieure à [8-06] plus le point de consigne
minimum de la température de l'eau de sortie nécessaire
pour atteindre une condition stable au point de consigne
de confort de la pièce. Pour augmenter efficacement, la
modulation peut réduire le point de consigne de l'eau de
sortie. En réglant la courbe de la loi d'eau à une position
plus élevée, celle-ci ne peut pas chuter en-deçà du point
de consigne minimum. Reportez-vous à l'illustration ci-
dessous.
T t
+[8-06]
−[8-06]
T a
a Courbe de la loi d'eau
b Point de consigne minimum de la température de l'eau de
sortie requis pour atteindre une condition stable au niveau
du point de consigne confort de la pièce.
Température de départ: Type d'émetteur
# Code
[A.3.1.1.7] [9-0B]
5.2.6 Contrôle de l'eau chaude sanitaire
# Code
la
[A.4.1] [6-0D]
Description
Modulation maximale de la température
de l'eau de sortie:
0°C~10°C (par défaut: 3°C)
Nécessite une modulation pour être
activé.
Il s'agit de la valeur qui augmente ou
réduit la température de départ voulue.
a
b
T a
Description
Temps de réaction du système:
▪ 0: rapide. Exemple: Faible volume
d'eau et bobines de ventilateur.
▪ 1: lent. Exemple: Volume d'eau
important, boucles de chauffage au
sol.
Selon le volume d'eau du système et le
type d'émetteurs de chaleur, le
chauffage ou le rafraîchissement du
volume peut nécessiter davantage de
temps. Ce réglage peut compenser un
système de chauffage/rafraîchissement
lent ou rapide par le réglage de la
puissance de l'unité lors du cycle de
chauffage/rafraîchissement.
Description
Eau chaude sanitaire Mode point
consigne:
▪ 0 (Réch seul): Seul le réchauffage est
autorisé.
▪ 1 (Réch + progr): même chose qu'en 2
mais le réchauffage est autorisé entre
les cycles de chauffage programmés.
▪ 2 (Progr seul): Le ballon d'eau chaude
sanitaire peut UNIQUEMENT être
chauffé par le biais d'un programme.
RBLQ+RDLQ05+07CAV3
ROTEX HPSU basse température monobloc
4P417248-1D – 2018.06
