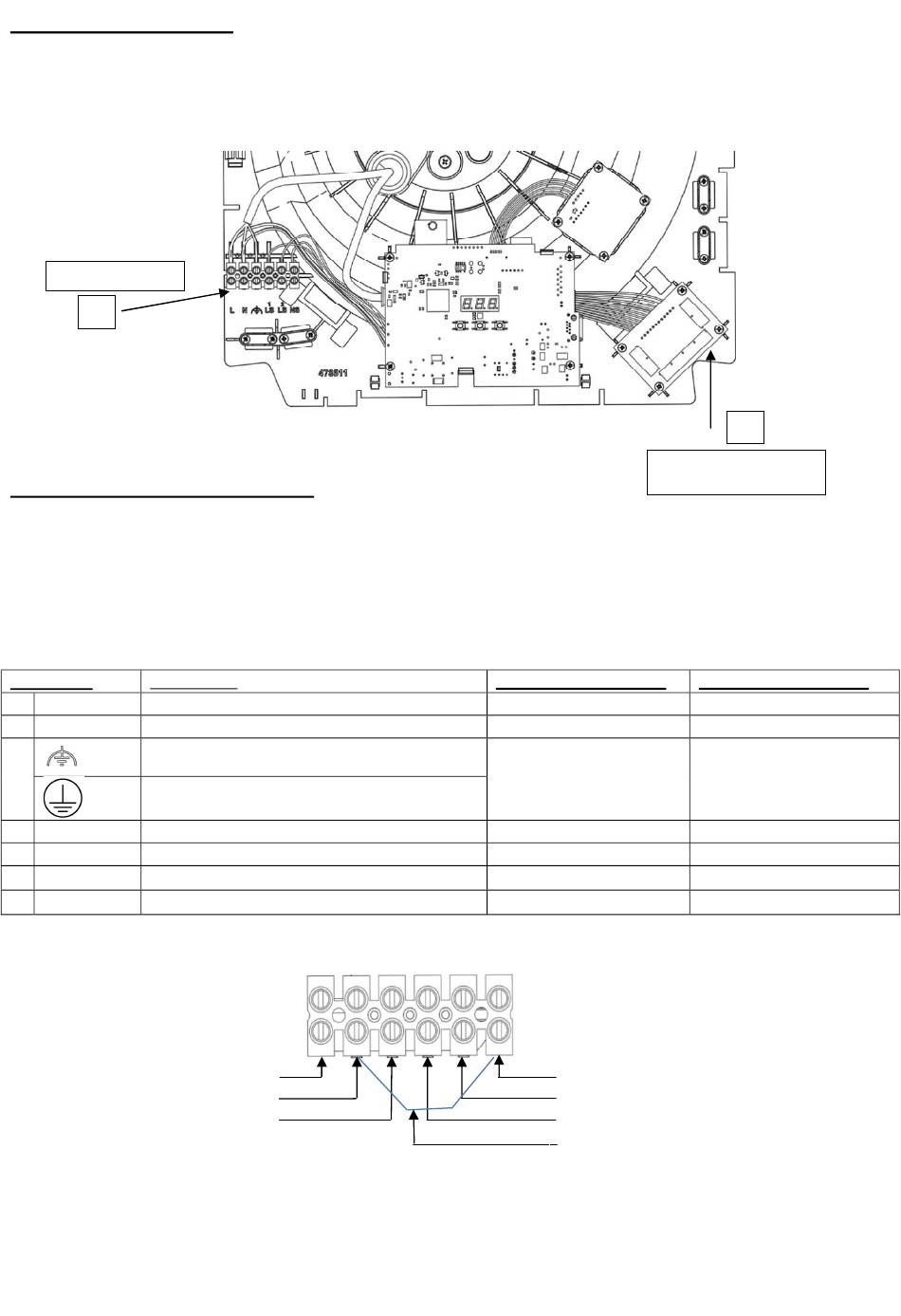

BEDRADINGSSCHEMA
Afbeelding 12
Voedingsklemmen
A
A: Hoofdvoedingsaansluitingen
De LS1-, LS2- en NS-aansluitklemmen (A) zijn elektrisch gescheiden.
Als de LS-aansluitingen gebruikt zijn, moet de NS-aansluitklem worden gebruikt.
Dit is mogelijk met een jumperverbinding of specifieke aansluiting op de nulgeleider.
Deze unit is uitsluitend voor functionele doeleinden voorzien van een aarding.
Aansluiting
Omschrijving
1
L
Fasegeleider (220-240Vac)
2
N
Nulgeleider
Aardgeleider
3
Beschermende aardgeleider
4
LS1
Voedingsgeleider 1, (220-240Vac), geïsoleerd
5
LS2
Voedingsgeleider 2, (220-240Vac), geïsoleerd
6
NS
Nulgeleider voeding, geïsoleerd
7
N + NS
Verbindingsdraad (blauw)
Afbeelding 13
1
2
3
Perilex Advance BPC
L3 (Bruin)
N (Blauw)
E (Groen / Geel)
L2 (Zwart)
L1 (Grijs)
Link naar N
6
5
4
7
55
B
Laagspanningsklemmen
(afhankelijk van type)
Perilex Advance BPD
L1 (Bruin)
N (Blauw)
E (Groen / Geel)
L2 (Grijs)
L3 (Zwart)
Link naar N
