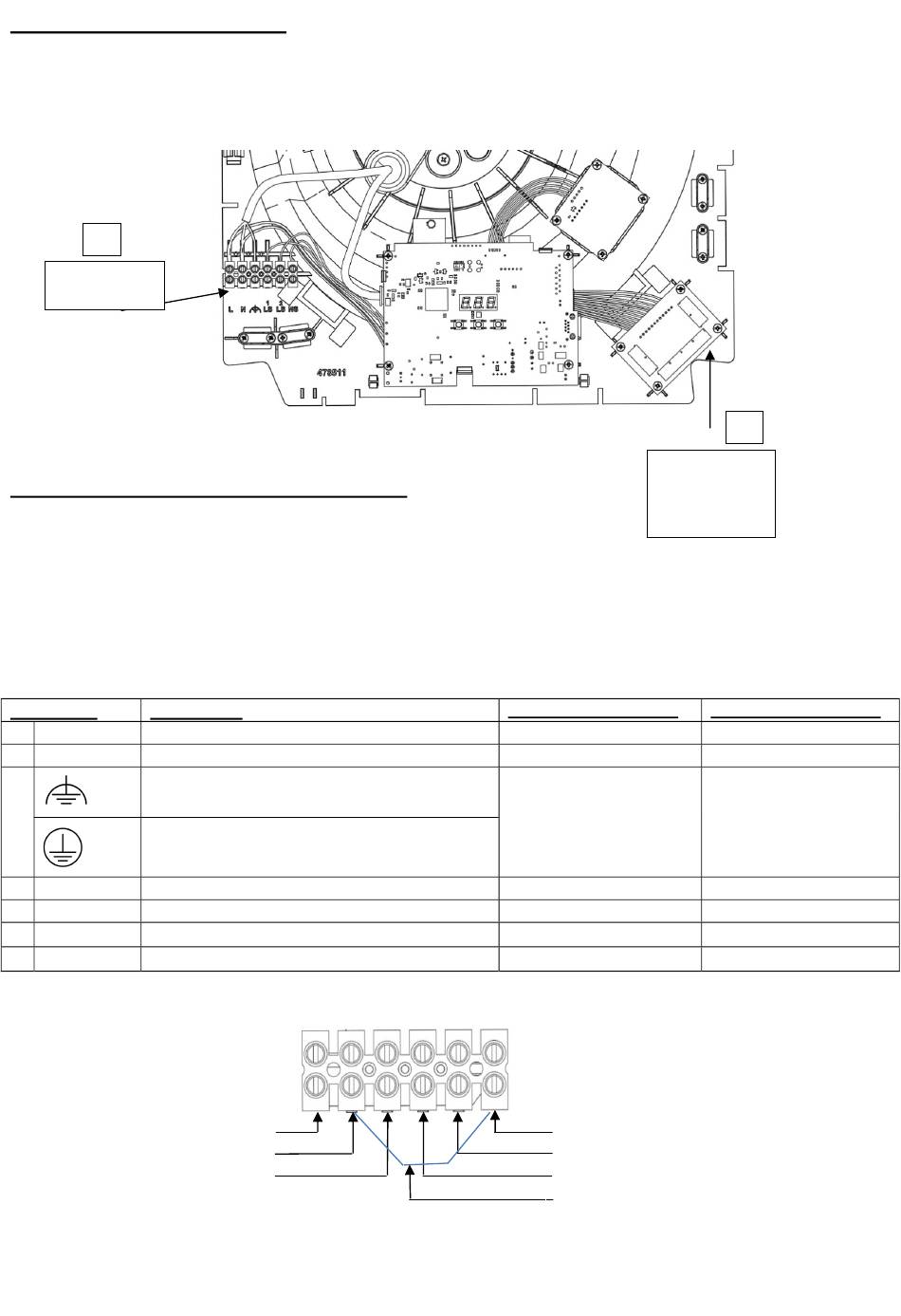

SCHÉMA DES CONNEXIONS
Figure 12
A
Connexions
d'alimentation
A: Connexions d'alimentation principales
Les terminaux LS1, LS2 et NS sont
isolé électriquement.
Remarque: La liaison neutre entre 2 et 6 doit être supprimée si différents circuits de protection RCD sont
utilisés pour l'alimentation secteur et les connexions du commutateur sous tension.
Remarque: Assurez-vous que toutes les phases et neutres sont isolées avant l'entretien.
Connexion
Description
1
L
Phase (220-240 V c.a.)
2
N
Neutre
Terre fonctionnelle
3
Terre protectrice
4
LS1
Phase commutée 1, (220-240 V c.a.), isolée
5
LS2
Phase commutée 2, (220-240 V c.a.), isolée
6
NS
Commutée Neutre, isolée
7
N + NS
Fil de liaison (bleu)
Figure 13
1
2
3
Perilex Advance BPC
L3 (Brun)
N (bleu)
E (Vert/Jaune)
L2 (Noir)
L1 (Gris)
Relier to N
6
5
4
7
32
B
Connexions
basse
tension
(dépend du type)
Perilex Advance BPD
L1 (Brun)
N (bleu)
E (Vert/Jaune)
L2 (Gris)
L3 (Noir)
Relier to N
