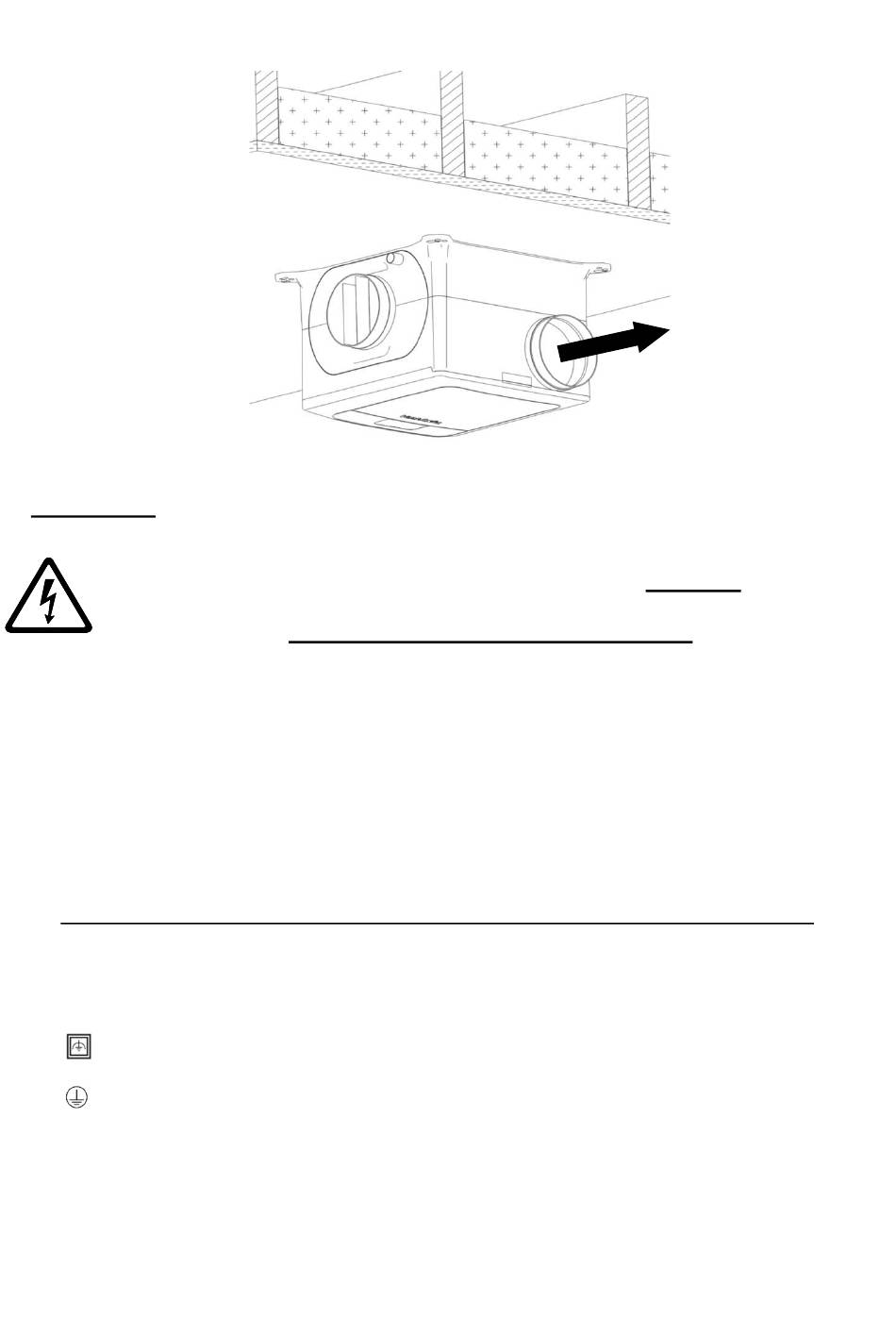

Installatie aan het plafond met horizontaal geplaatste luchtkanalen.
Afbeelding 11
BEDRADING
WAARSCHUWING:
DE UNIT EN BIJHORENDE REGELAPPARATUUR MOETEN TIJDENS
INSTALLATIE OF ONDERHOUD VAN DE VOEDING WORDEN
GESCHEIDEN. DEZE UNIT MOET WORDEN GEAARD.
1.
Druk de lipjes via de sleuven aan de zijkant van de unit in om het voorpaneel te verwijderen.
2.
Zet de stroom uit en sluit een geschikte voedingskabel, voldoende afgezekerd, aan op het
schroefklemmenblok. Zet de kabel vast met de kabelwartels en klem.
3.
Er zijn twee 230V-ingangen (LS1 en LS2) (A) voor de aansluiting op het elektriciteitsnet voorzien,
die gebruikt kunnen worden om een wijziging in snelheid te activeren. Vaak wordt deze aangesloten
op het circuit van de badkamerverlichting. Bij de instelling van de unit kunnen via het display een
uitsteltijd en een nalooptijd worden ingesteld. Zie instelling van de unit op pagina 14 van dit
document voor meer informatie.
4.
Een 230V-uitgang afkomstig van een schakelaar of regelaar (zoals een drukschakelaar,
vochtsensor of PIR-detector) kan eveneens worden aangesloten op de LS-aansluitklem in plaats
van het verlichtingscircuit.
5.
Belangrijk: Gebruik een UTP/STP-datakabel (max. kabellengte is 250m) met laagspanning voor
accessoires die worden aangesloten via de IO (in-/uitgang) op de print. Zie het schema met de
laagspanningsaansluitingen en gebruik de kabelwartel en dichtingsring.
6.
Bij de laagspanningsaansluitingen (B) is er geen uitsteltijd of nalooptijd voorzien, aangezien de
schakelaar bepaalt wanneer de ventilator op normaal/hoog werkt. Gebruik de bovenstaande LS-
aansluiting als een timer nodig is.
7.
Eenheden die op het typeplaatje worden weergegeven, hebben alleen een aardverbinding voor
functionele doeleinden.
8.
Eenheden die op het classificatielabel worden vermeld, hebben een beschermende aardgeleider .
