Procédures d'entretien—suite
Entretien de la vanne de gaz combinée—suite
DÉTAIL A

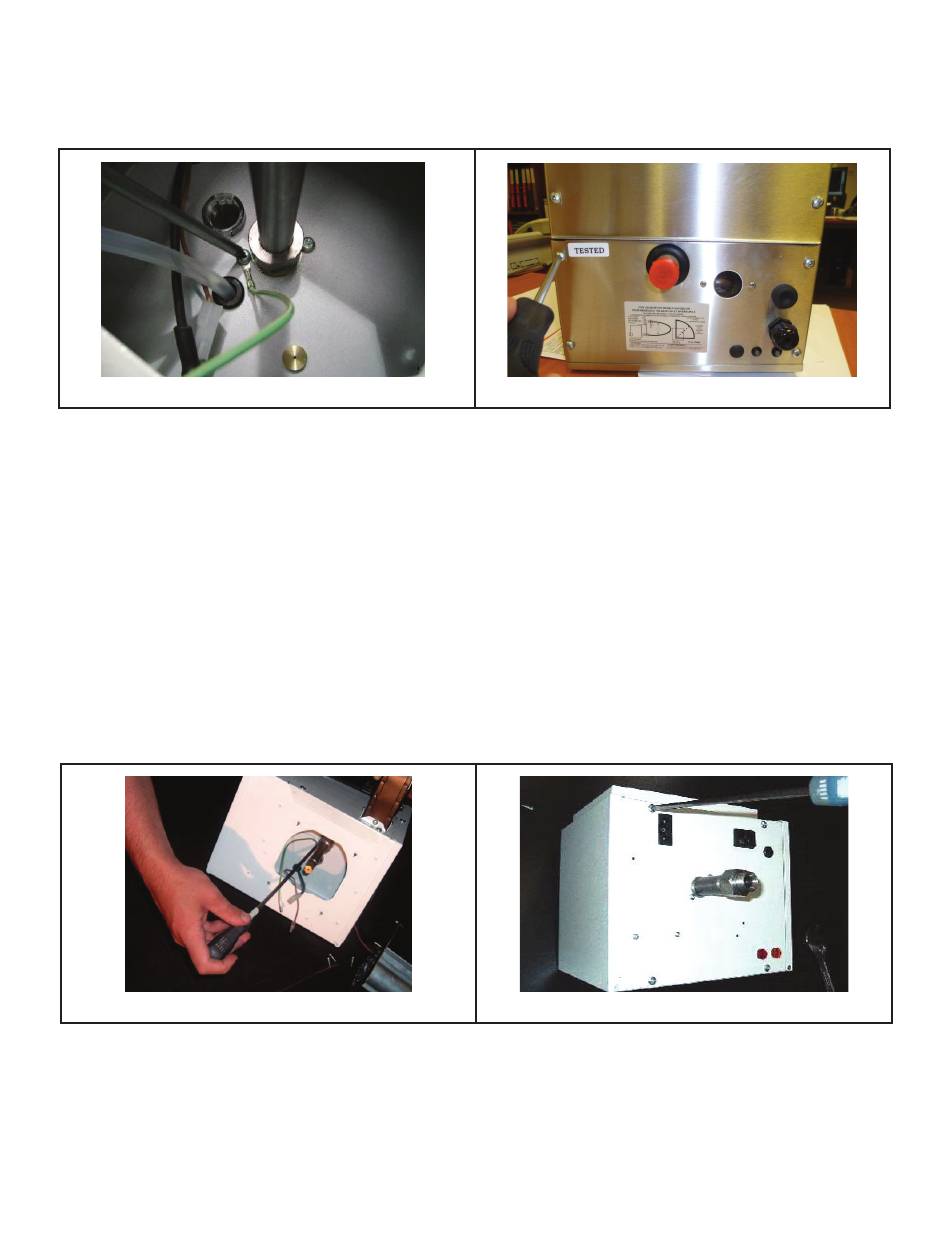

Figure 27. Retrait de la vanne de gaz combinée—modèles VCS, VCT et VPT
d . Pour le modèle VPS :
(1) Débranchez les tubes en silicone du pressostat .
(2) Retirez et conservez les deux vis qui retiennent l'avant de la vanne de gaz (voir
(3) Retirez et conservez les quatre vis qui fixent le panneau arrière sur l'armoire du brûleur (voir
DÉTAIL B) .
(4) Marquez et débranchez les connexions de câblage de la vanne de gaz .
(5) Retirez le support de jet et l'entrée de gaz de la vanne à gaz existante . Installez le porte-jet et l'entrée de
gaz sur la vanne de remplacement .
(6) Installer la vanne de gaz de remplacement et rebrancher le câblage du la vanne .
(7) Réinstallez le panneau arrière sur l'armoire du brûleur et fixez-le à l'aide des quatre vis existantes .
(8) Réinstallez les deux vis existantes qui fixent l'avant du la vanne de gaz .
(9) Réinstallez le tube en silicone sur le pressostat .
DÉTAIL A
Figure 28. Retrait de la vanne de gaz combinée—modèle VPS
e . Réinstallez l'assemblage du brûleur conformément à la section
f . Réglez la pression du brûleur conformément à la section
collecteur
(sortie) .
g . Assurez-vous que la porte d'accès est fermée .
40
ENTRETIEN—SUITE
Mesure et ajustement de la pression de gaz au
DÉTAIL B
Figure
DÉTAIL B
Entretien du
brûleur .
