Connexions de ventilation—suite
Ventilation verticale—suite
Tuyau de ventilation catégorie III
Ventilation horizontale
• Tous les terminaux d'évacuation doivent être éloignés des entrées d'air, des portes et des fenêtres
afin d'éviter l'entrée de produits de combustion. Le non-respect de cette règle peut causer des
blessures graves ou la mort et/ou des dommages matériels.
• Dans les climats où les températures sont inférieures au point de congélation, le condensat peut
former des glaçons sur le terminal d'évacuation. Repérez le terminal à un endroit où la chute de
glaçons ne présente aucun danger.
• Tenez compte des accumulations de neige prévues selon la région. Le terminal d'évacuation
doit être à une hauteur d'au moins 6 pouces (152 mm) plus élevée que les accumulations de
neige prévues.
Évitez de positionner le terminal d'évacuation au-dessus d'une allée car une petite quantité de
condensat peut s'échapper de l'extrémité du terminal d'air de ventilation/combustion. Dans les
climats froids, le condensat peut former des glaçons.
Les produits de combustion peuvent décolorer certains revêtements et abîmer la maçonnerie.
Si la décoloration constitue un problème, choisissez un autre emplacement ou optez pour une
installation d'évacuation verticale. Il est possible de protéger la maçonnerie en appliquant de la
silicone transparente conçue pour les entrées en béton.
26
INSTALLATION—SUITE
6 pi (1,8 m)
minimum
Tuyau final de
ventilation catégorie III
Chaperon de toiture
6 po (152 mm) minium

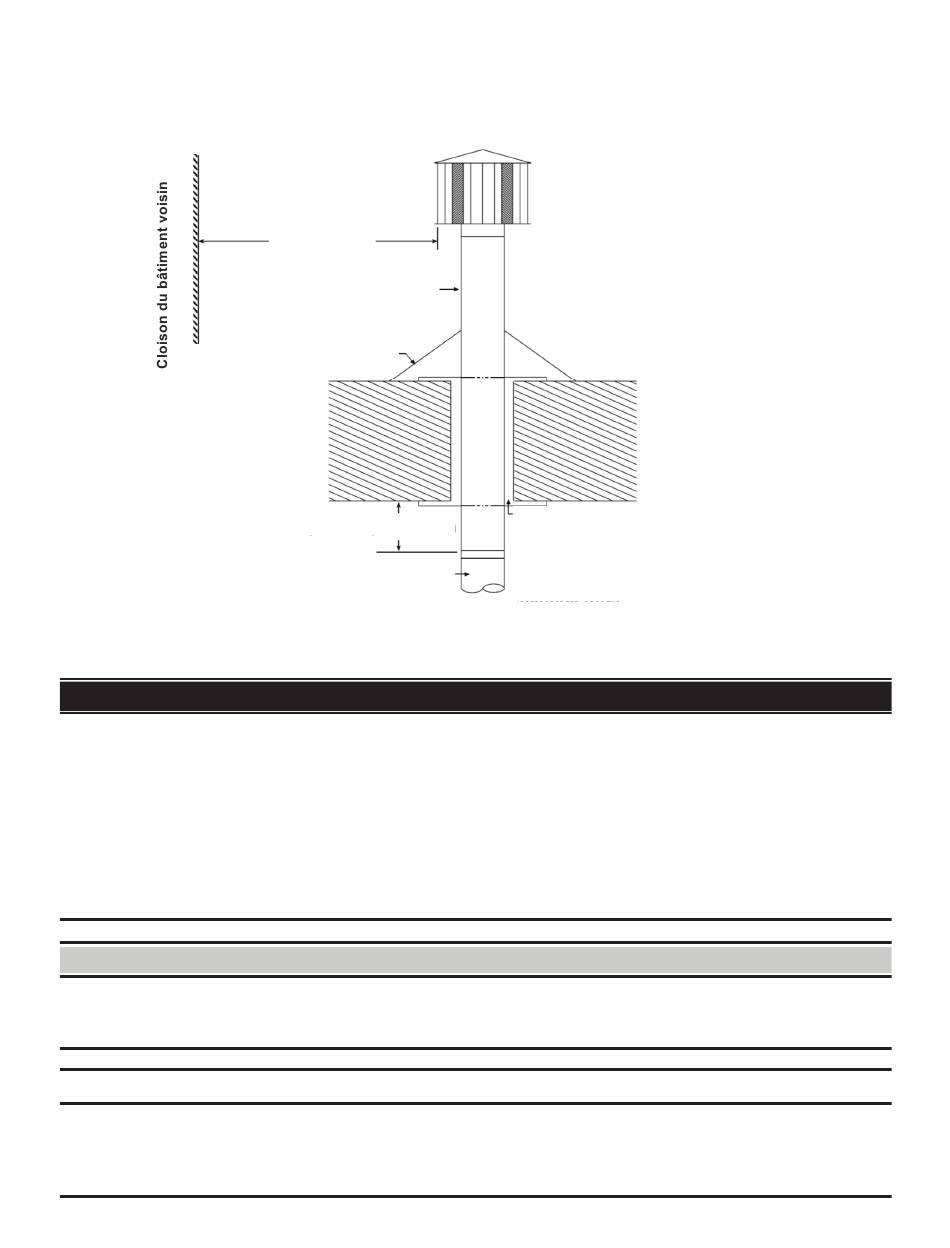

Figure 19. Ventilation verticale
⚠ DANGER ⚠
⚠ AVERTISSEMENT ⚠
⚠ MISE EN GARDE ⚠
Capuchon de ventilation
CC1 (optionnel)
La rallonge de cheminée verticale
doit être 6 po (152 mm) plus haute
que l'accumulation de neige prévue
mais pas moins de 2 pi (610 mm)
au-dessus du toit.
Chaperon de
toiture
Un tube isolant approuvé est
nécessaire lorsque la cheminée
traverse des matériaux combustibles.
Suivez les exigences du fabricant du
tube isolant et/ou du tuyau de
ventilation de catégorie III.
VCS-VCT-VPS-VPT-IOM-FR (05-23) 1042555-0
