Ensemble de chauffage—suite
3 . L'insert de brûleur lorsque nécessaire doit être inséré dans le premier tube émetteur, où il doit joindre le deuxième
tube émetteur comme le montre la
4 . Installez les coupleurs pour joindre les tubes émetteurs et les tubes en L ou en U (voir
a . Glisser le coupleur sur le joint de tube .
b . Serrez uniformément les tiges ou les boulons du coupleur, appliquez une pression égale pour serrer chacun
à son tour . NE PAS TROP SERRER .
c . Complétez l'assemblage en perçant des trous et en vissant des vis de retenue auto-taraudeuses en .
20
INSTALLATION—SUITE
DÉTAIL A
ÉVENT
BANDE TURBULATEUR
DÉTAIL B

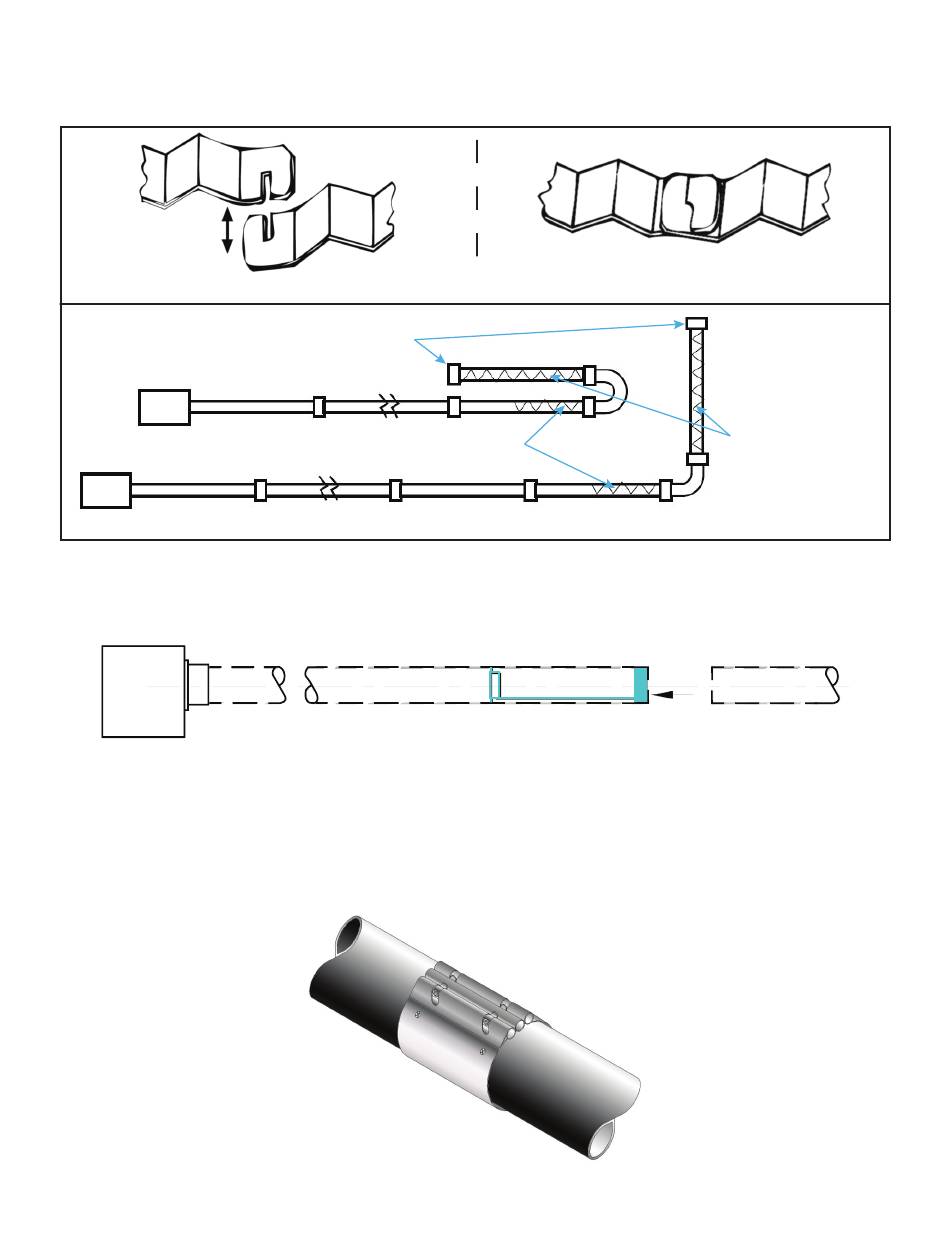

Figure 10. Installation de la bande turbulateur
Figure
11 .
Figure 11. Installation de l'insert de brûleur
Figure 12. Coupleur typique
TROIS BANDES
TURBULATEURS
Figure
12) :
VCS-VCT-VPS-VPT-IOM-FR (05-23) 1042555-0
