5 . Installer les ferrures :
a . Faites glisser les ferrures de suspension (voir
positionnez-les conformément à la section
b . Installez la sangle du tube (voir
de l'armoire du brûleur :
(1) Desserrez l'écrou et le boulon de la sangle du tube .
(2) Positionnez la sangle sur le tube émetteur et accrochez les deux sangles sur la ferrure de suspension .
(3) Serrez l'écrou et le boulon .
c . Installer les ferrures de réflecteur (voir
(1) Retirez l'écrou et le boulon du ferrure .
(2) Positionnez le ferrure sur le tube émetteur et réinstallez l'écrou et le boulon serrés à la main—l'écrou et
le boulon seront serrés après l'installation des réflecteurs car le positionnement du ferrure peut devoir
être ajusté .
DÉTAIL A

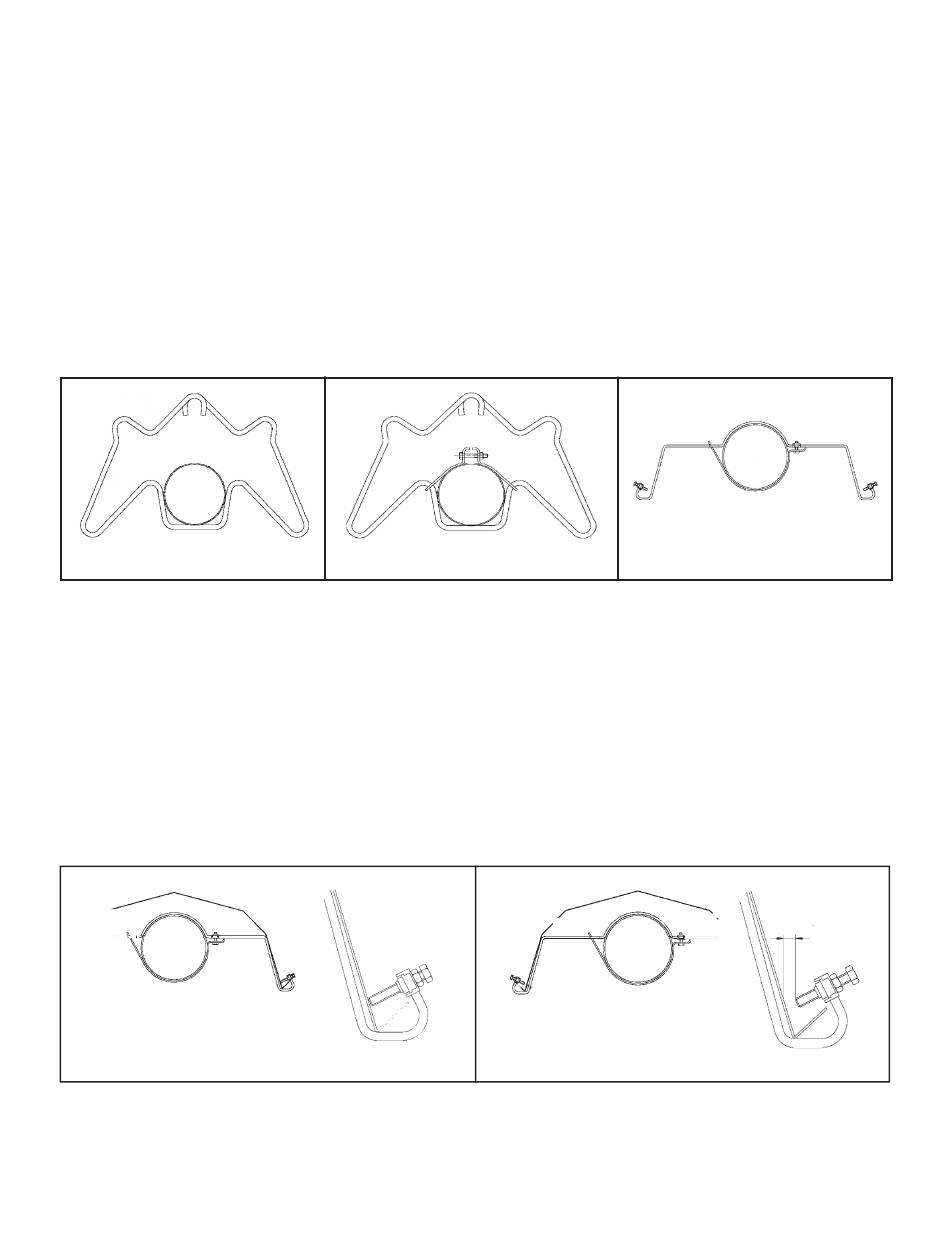

Figure 13. Installation de ferrure de suspension et ferrure de réflecteur
6 . Installer les réflecteurs conformément à la section
a . Après avoir enlevé la pellicule protectrice colorée le cas échéant, glissez les réflecteurs dans les ferrures de
suspension jusqu'à ce qu'ils se chevauchent .
b . Fixez les réflecteurs en serrant les vis (chevauchement antidérapant) sur les ferrures de réflecteurs installés
à l'étape 5c, comme illustré à la
c . Pour chaque autre ferrure de réflecteur, créez un chevauchement de glissement en ne serrant pas les vis du
ferrure de réflecteur (voir
d . Alternez le Chevauchement coulissant avec non coulissant sur toute la longueur de l'assemblage du tube,
comme illustré à la
e . Installez les réflecteurs d'angle sur les sections de tube en L et en U .
DÉTAIL A
Figure 14. Chevauchement coulissant et non coulissant des ferrure de réflecteur
VCS-VCT-VPS-VPT-IOM-FR (05-23) 1042555-0
CONFIGURATIONS DU
Figure
13, DÉTAIL B) sur le ferrure de suspension qui sera le plus proche
Figure
Figure
14, DÉTAIL A .
Figure
14) pour permettre au réflecteur de flotter pour le réglage .
Figure
15 .
Figure
13, DÉTAIL A) sur l'assemblage du tube émetteur et
SYSTÈME .
13, DÉTAIL C) :
DÉTAIL B
CONFIGURATIONS DU SYSTÈME
DÉTAIL C
:
MINIMUM
1/8 POUCE
DÉTAIL B
21
