Ensemble de chauffage—suite
BRÛLEUR
FERRURE
DE SUSPENSION

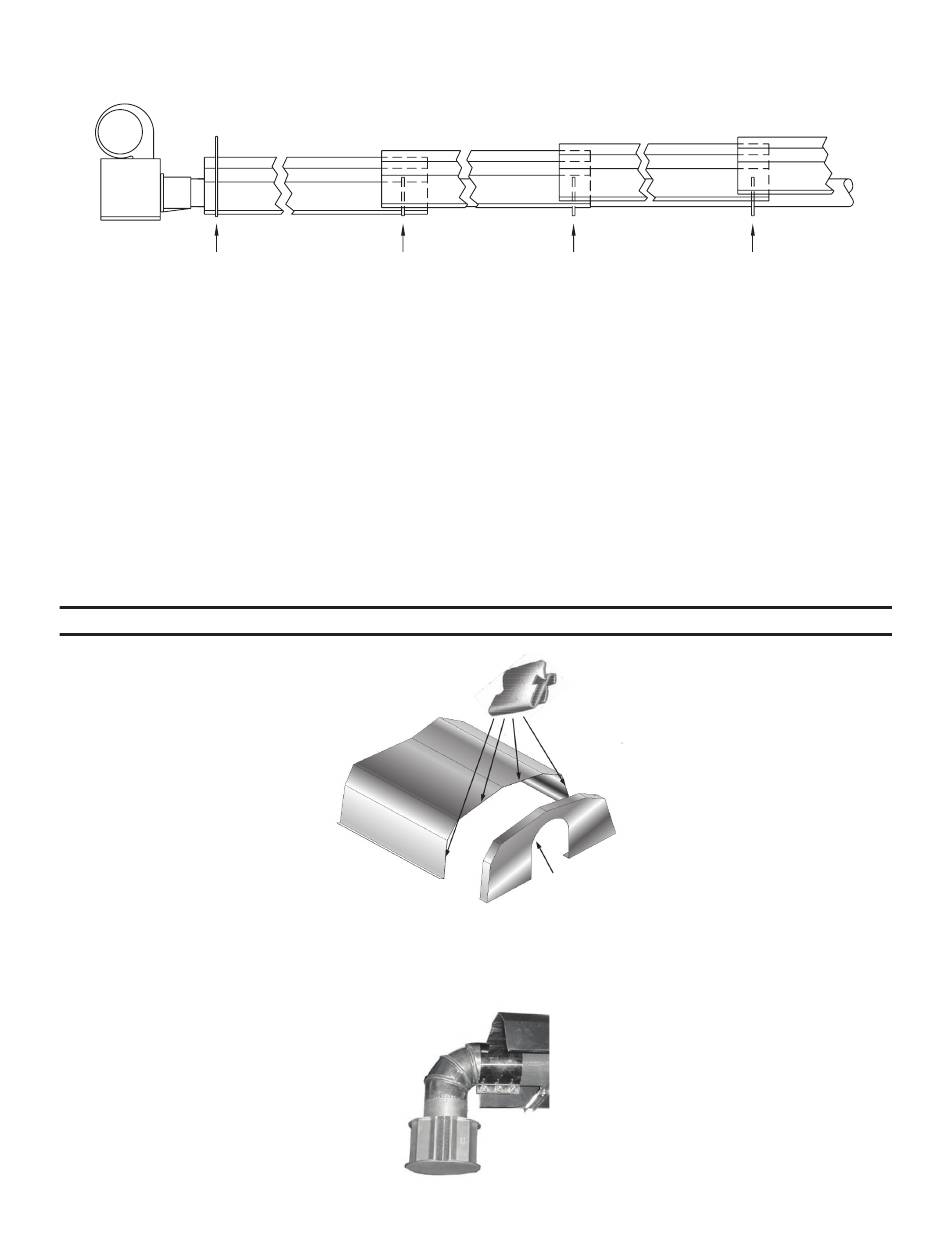

Figure 15. Configuration de ferrure de suspension et ferrure de réflecteur typique
7 . Vous devez maintenant lever l'assemblage tubulaire jusqu'à sa position d'installation et le suspendre à l'aide de chaînes
installées précédemment conformément à la section
très long tube peuvent être levés en plusieurs sections pour ensuite réaliser la connexion finale du tube émetteur en hauteur .
8 . Pour les unités de taille 200 avec une configuration de tube S50, remplacez la plaque à orifice du ventilateur par la plaque
fournie avec chaque unité . Accédez au ventilateur si nécessaire conformément à la section
ventilateur et
moteur .
9 . Soulevez l'armoire du brûleur en position, suspendez-la conformément à la section
et connectez-la à l'ensemble de tubes .
10 . Pour les configurations système qui en ont besoin, installez les embouts :
a . Placez un capuchon sous le profilé du réflecteur s'il y a lieu avec les rebords du capuchon tournés vers l'intérieur . Fixer
sur le réflecteur avec quatre clips en Z (voir
b . Si l'installation est réalisée à l'extérieur dans un endroit exposé au vent, ajouter d'autre vis pour retenir le capuchon sur
le réflecteur .
REMARQUE : Installez les embouts de chaque côté de chaque coude en L et en U.
11 . Pour les radiateurs non ventilés, installez un coude de 4 pouces à 90 degrés sur l'extrémité de l'ensemble de tube terminé par
un capuchon d'évent, comme illustré à la
minimale de montage du réchauffeur de 8 pieds (2 .4 mètres) au-dessus du sol .
Figure 17. Capuchon d'évent sur un appareil de chauffage non ventilé
22
INSTALLATION—SUITE
FERRURE DE RÉFLECTEUR
FERRURE DE RÉFLECTEUR
CHEVAUCHEMENT
NON COULISSANT
Suspension de l'appareil de
Figure
16) .
Figure 16. Embout et Z-Clip
Figure
17 . Notez que le capuchon d'évent peut s'étendre en dessous de l'exigence
FERRURE DE RÉFLECTEUR
CHEVAUCHEMENT
CHEVAUCHEMENT
NON COULISSANT
COULISSANT
chauffage . Les assemblages ayant un
Suspension de l'appareil de chauffage
Embout
