Procédures d'entretien
Entretien du brûleur
1 . Couper l'alimentation en gaz et en électricité :
a . Coupez l'alimentation en gaz en amont de l'union au robinet d'arrêt manuel à l'extérieur de l'armoire .
b . Débranchez les connexions d'alimentation électrique/de commande .
c . Débranchez l'alimentation en gaz au niveau du raccord à l'extérieur de l'armoire à l'aide de deux clés .
2 . Pour les modèles VCS, VCT et VPT avec conduit d'air de combustion, desserrer le collier de serrage qui fixe le
tuyau flexible à l'entrée d'air frais sur le côté du boîtier du brûleur et retirer le tuyau .
3 . Desserrez la vis de réglage sur le moulage du support du brûleur et retirez le brûleur du tube émetteur .
4 . Retirez et conservez les quatre vis qui fixent le support du brûleur à l'armoire du brûleur (voir
A) et retirez l'ensemble du brûleur (voir
DÉTAIL A
5 . Débranchez l'allumage, la sonde de flamme, les fils de terre et les tubes en silicone du pressostat (voir
25) si nécessaire .
6 . Inspectez et nettoyez le brûleur - enlevez toute accumulation de carbone, tartre, poussière, peluche et/ou tout
corps étranger à l'aide d'une brosse à poils durs .
7 . Vérifiez la plaque de flamme et l'intérieur de la tête du brûleur pour la contamination et nettoyez si nécessaire .
Remplacez la plaque de flamme si nécessaire en vous assurant que les cinq trous sur l'anneau extérieur sont
correctement alignés (voir
VCS-VCT-VPS-VPT-IOM-FR (05-23) 1042555-0
Figure
24, DÉTAIL B) .

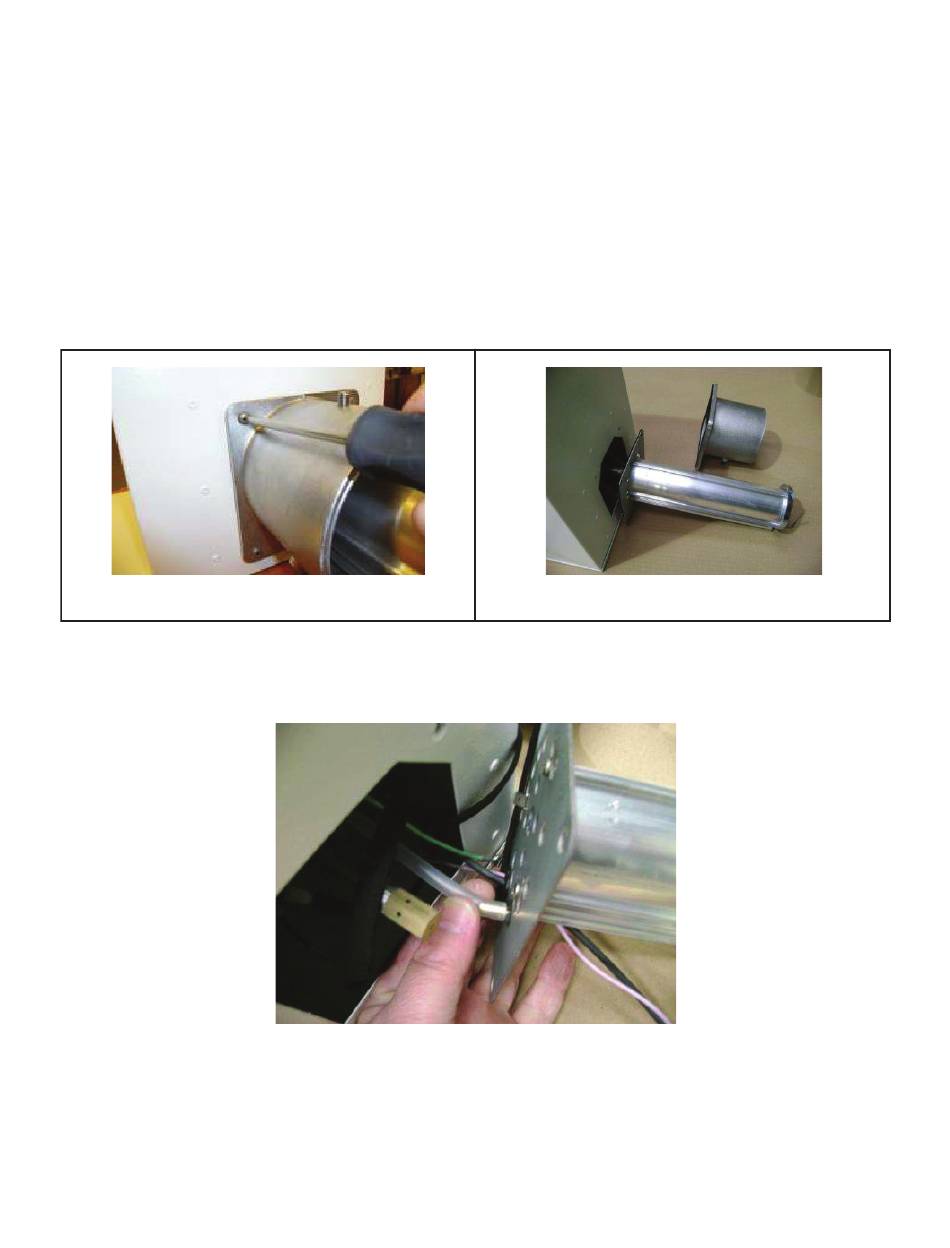

Figure 24. Retrait de l'assemblage du brûleur
Figure 25. Connexions de l'assemblage du brûleur
Figure
26, DÉTAIL A) .
Figure
24, DÉTAIL
DÉTAIL B
Figure
