Procédures d'entretien—suite
Entretien du brûleur—suite
Trous
positionnés
à côté des
sondes
8 . Inspectez l'injecteur de gaz et remplacez-le en utilisant un produit d'étanchéité pour filetage approuvé s'il est
contaminé ou obstrué .
9 . Vérifiez que l'assemblage de l'allumeur n'est pas détérioré . Le remplacement à chaque service est conseillé pour
assurer une fiabilité continue . Assurez-vous que les connecteurs de câble sont bien fixés pour éviter une étincelle
incorrecte de l'électrode et assurez-vous que l'éclateur est conforme à la
10 . Nettoyez l'intérieur des tubes de l'émetteur à l'aide d'un aspirateur industriel ou d'une longue perche avec
grattoir si nécessaire .
11 . Reconnectez les câbles d'allumage et de la sonde de flamme et les câbles de masse et connectez les tubes
en silicone du pressostat si nécessaire . Remplacer le(s) joint(s) si nécessaire .
12 . Positionnez la pièce moulée du support du brûleur et l'assemblage du brûleur de manière à ce que les fils de
câblage ne soient pas pincés et fixez la pièce moulée du support du brûleur à l'armoire du brûleur à l'aide des
quatre vis retirées à l'étape 4 .
13 . Réinstallez le brûleur dans le tube émetteur et serrez la vis de réglage sur le moulage du support du brûleur .
14 . Rebranchez l'alimentation de gaz dans le joint à l'extérieur du boîtier et vérifiez l'étanchéité du branchement
en appliquant une solution de détection de fuites . En cas de détection de fuites, serrez les raccordements . Si le
serrage des raccordements ne corrige pas la fuite, remplacez la ou les pièces .
15 . Rétablissez l'approvisionnement en gaz et l'alimentation électrique .
16 . Vérifiez le bon fonctionnement .
Entretien de l'ensemble ventilateur et moteur
1 . Éteignez la source d'alimentation en gaz puis coupez l'alimentation électrique .
2 . Pour le modèle VPS avec conduit d'air de combustion, desserrez le collier de serrage qui fixe le tuyau flexible
au ventilateur et retirez le tuyau .
3 . Pour les modèles VCS, VCT et VPT, retirez l'ensemble ventilateur et moteur :
a . Retirez le panneau du compartiment du ventilateur .
b . Marquez et débranchez les câbles du ventilateur . Tirez le câble à travers le compartiment du ventilateur .
c . Retirez et conservez les quatre vis qui fixent l'assemblage du ventilateur et du moteur et retirez l'assemblage
avec le support de montage .
38
ENTRETIEN—SUITE
DÉTAIL A

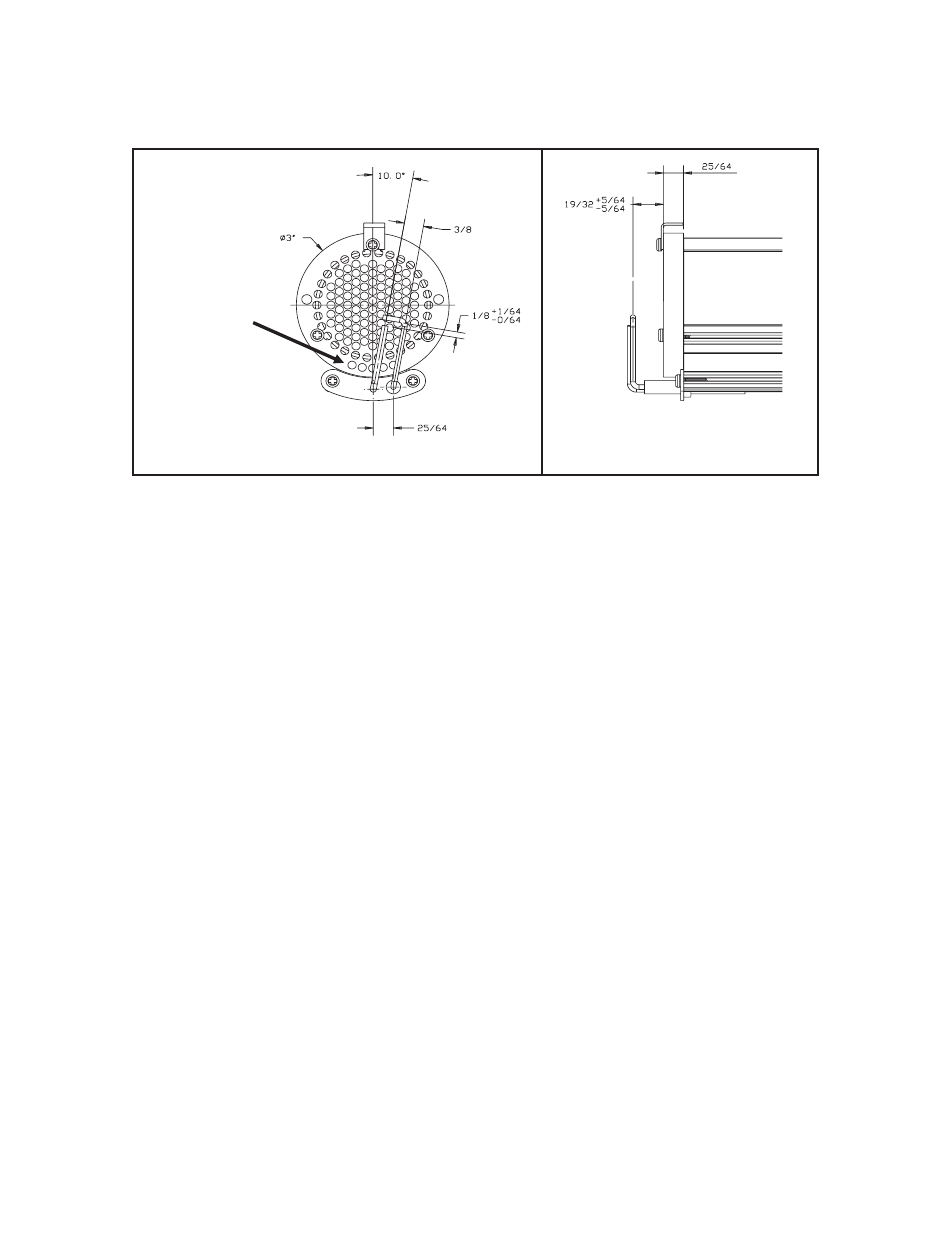

Figure 26. Plaque de flamme et étincelle d'allumage
DÉTAIL B
Figure
26, DÉTAIL B) .
VCS-VCT-VPS-VPT-IOM-FR (05-23) 1042555-0
