10. Instructions de programmation

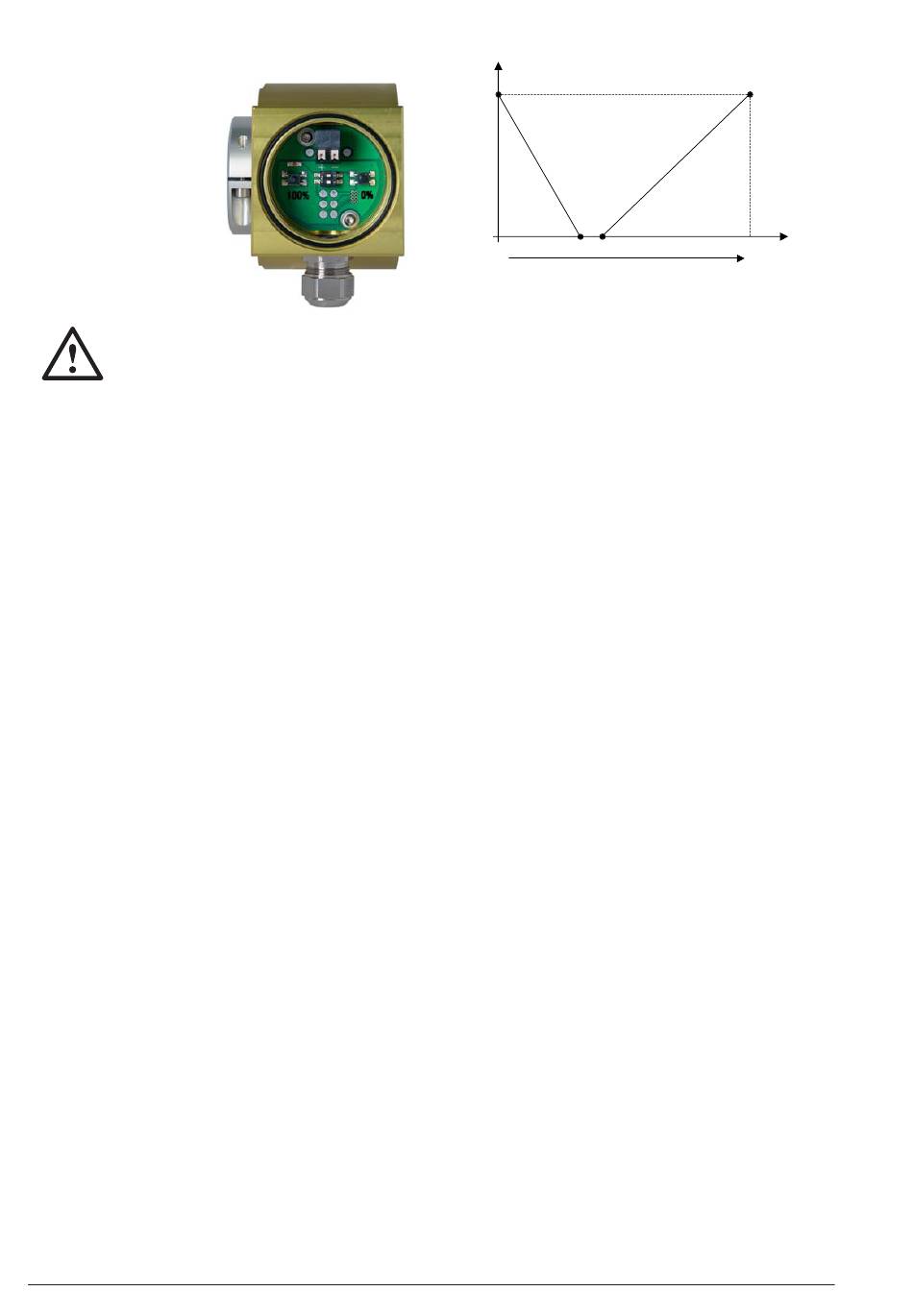

10.1 Panneau de
commande
Le capteur est programma-
ble via le commutateur et
les touches.
Ils sont visibles une fois que
le couvercle est ouvert.
Durée de l'activation pour
programmation:
brièvement = 0,1s
longtemps = 1s
La programmation est autorisée en zones
explosives 1 et 2 mais pas en zones 21 et 22.
10.2 Programmation „Courbe linéaire"
1.
Basculer le commutateur sur mode linéaire (DIP2 „dés-
activé")
2.
Sélectionner le sens de rotation:
DIP1 „désactivé"; dans le sens des aiguilles d'une
montre
DIP1 „activé"; dans le sens inverse des aiguilles d'une
montre
3.
Mode de programmation „activé"
3 x brièvement „0%" (0%; 0%; 0% → DEL allumée en
permanence)
4.
Placer le capteur en position de départ
programmer 0%
1 x brièvement „0%" (0% → DEL clignote 1 x brièvement)
5.
Placer le capteur en position finale
programmer 100%
1 x brièvement „100%" (100% → DEL clignote 1 x briè-
vement)
6.
Mode de programmation „désactivé"
3 x brièvement „0%" ( → DEL ne s'allume pas plus)
Une courbe linéaire programmée départ usine peut être
remise à zéro lorsque les points 1-4 et 6 des instructions de
programmation „Courbe linéaire" sont respectés.
Si aucune touche n'est actionnée en mode de programmation
pendant environ 15 minutes, le mode de programmation
est automatiquement interrompu sans que les paramètres
modifi és ne soient enregistrés!
12
10.3 Programmation „Courbe en V"
I
out
vmax1
20 mA
4 mA
Il faut s'assurer que les points vmax1, vmin1, vmin2, vmax2
fonctionnent dans le sens des aiguilles d'une montre!
1.
Basculer le commutateur sur courbe en V (DIP2 „activé")
2.
Mode de programmation „activé"
3 x brièvement „0%" (0%; 0%; 0% → DEL allumée en
permanence)
3.
Placer le capteur en position „vmax1" de la courbe
en V
programmer vmax1
1 x brièvement „100%" (100% → DEL clignote 1 x briè-
vement)
4.
Placer le capteur en position „vmin1"
programmer vmin1
1 x brièvement „0%" (0% → DEL clignote 1 x brièvement)
5.
Amener le capteur en position „vmin2" de la courbe en V
programmer vmin2
1 x longtemps „0%" (0% → DEL clignote 2 x brièvement)
6.
Placer le capteur en position „vmax2"
programmer vmax2
1 x longtemps „100%" (100% → DEL clignote 2 x briè-
vement)
7.
Mode de programmation „désactivé"
3 x brièvement „0%" (→ DEL ne s'allume pas plus)
Une courbe en V programmée départ usine peut être remise
à zéro lorsque les points 1-3 et 7 des instructions de pro-
grammation „Courbe en V".
Si aucune touche n'est actionnée en mode de programmation
pendant environ 15 minutes, le mode de programmation
est automatiquement interrompu sans que les paramètres
modifi és ne soient enregistrés!
10.4 Rétablir les paramètres d'usine (reset)
8.
Mode de programmation „activé"
3 x brièvement „0%" (0%; 0%; 0% → DEL allumée en
permanence)
9.
Actionner la touche „0%" pendant au moins 5s
(0% → DEL clignote 5 x brièvement; redémarrage du
capteur)
Mode d'emploi HW730 Bf
vmin1
vmin2
Rotation en sens horaire
vmax2
Angle de
rotation
