CARATTERISTICHE GENERALI

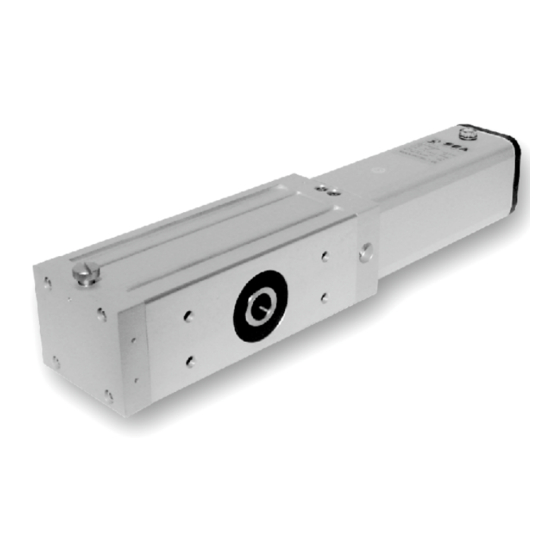

L'automazione Scuti è composta dal gruppo monoblocco di
potenza corredato dagli accessori di funzionamento ed
installazione.
Il gruppo monoblocco è costituito da due parti:
A) la parte superiore che contiene il motore elettrico e la pompa
con la funzione di serbatoio dell'olio. Pertanto il gruppo
motore - pompa vi si trova immerso. Sul coperchio di
chiusura è previsto il passaggio del cavo di alimentazione a
tenuta stagna ed il tappo di sfiato - riempimento olio.
B) la parte inferiore contiene il martinetto di spinta la cui
cremagliera trasmette il movimento all'albero d'uscita,
generando la coppia utile per l'azionamento del portone. Il
corpo del martinetto è chiuso da due piastre nelle quali
sono inserite le funzioni di blocco idraulico, sblocco
manuale e regolazione della pressione. Sulla piastra
intermedia sono fissati il serbatoio ed il gruppo
elettropompa.

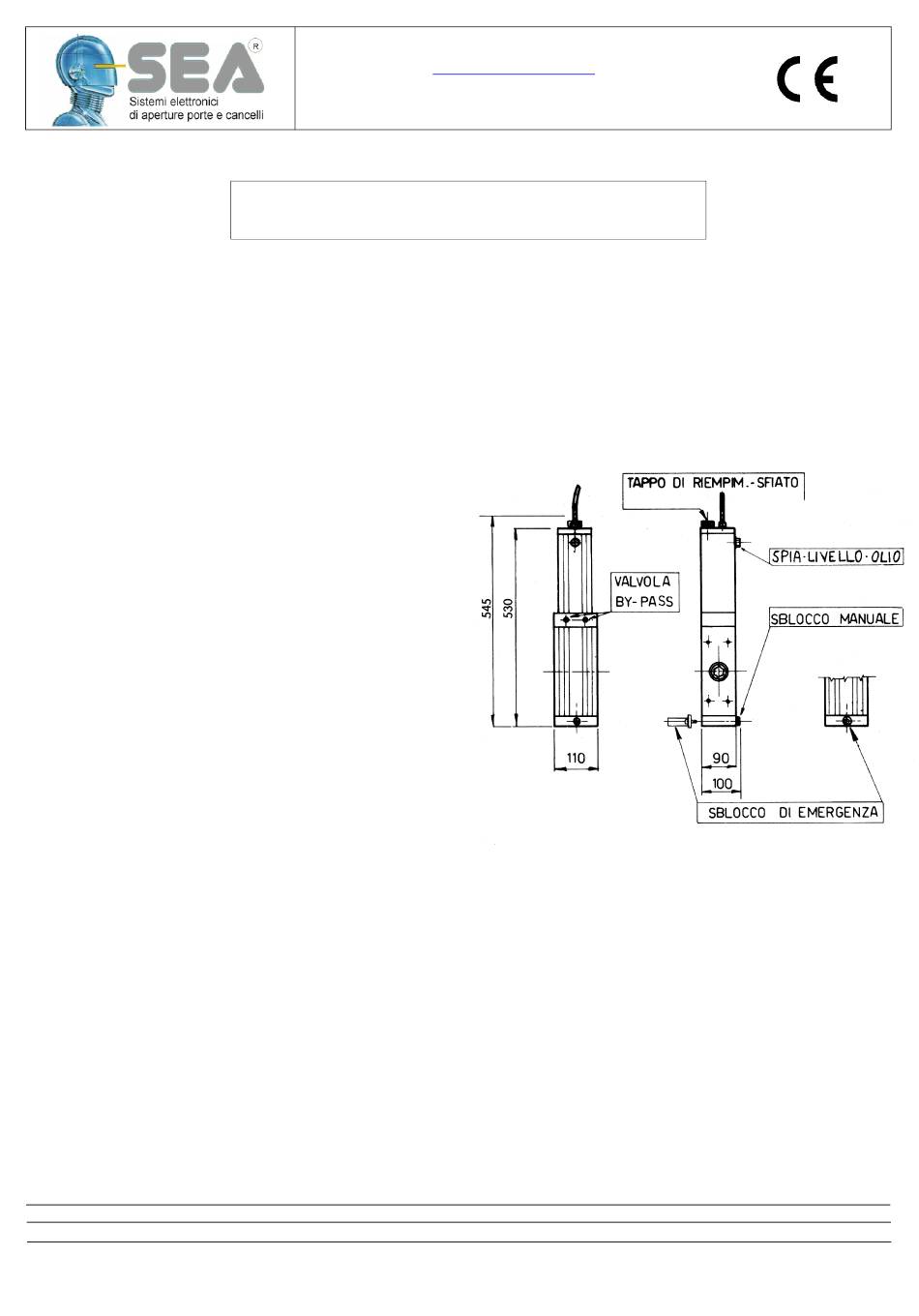

Le dimensioni del gruppo sono riportate in Fig. 1, in cui è
evidenziata anche l'orientazione giusta di piazzamento.
Il gruppo rappresentato è realizzato in alluminio anodizzato e
può essere utilizzato indifferentemente per portoni a telo unico
o snodato senza la necessità di modifiche.
MODELLI E VERSIONI
Sono disponibili versioni con o senza blocco idraulico. L'assenza del suddetto blocco implica l'utilizzo della serratura elettrica.
In ogni caso è presente lo sblocco manuale per facilitare l'operazione di apertura-chiusura del portone con minima resistenza.
L'attuatore è predisposto con due sistemi di sblocco manuale, uno azionabile dall'interno dell'ambiente e uno per
l'applicazione della serratura all'esterno del telo con chiave personalizzata.
E' obbligatorio l'impiego della serratura esterna quando il portone è l'unica via di accesso.
DATI TECNICI
Motore elettrico :
- interruttore termico 130°
- rotazione bidirezionale
- corrente assorbita 1,2 A
- potenza assorbita 220 W
- velocità di rotazione 1400 g/min
cilindro martinetto:
alesaggio '70 ; corsa 70 mm ; rotaz. 200°
pompa idraulica di diverse portate:
Portata
(l.)
0,5
Pressione (Bar)
50
Cod. 67410030
All manuals and user guides at all-guides.com
SEA S.r.l. Zona Ind.le S. Atto Teramo Italia
Sito Internet:
E-mail: seacom@seateam.com (Uff. Commerciale)
MANUALE DI INSTALLAZIONE
SCUTI
ISTRUZIONI D'INSTALLAZIONE AUTOMAZIONE
MOD. "SCUTI" PER PORTE BASCULANTI
0,75
50
http://www.seateam.com
seatec@seateam.com (Uff. Tecnico)
Rev. 01 del 05/1999
Fig. 1
