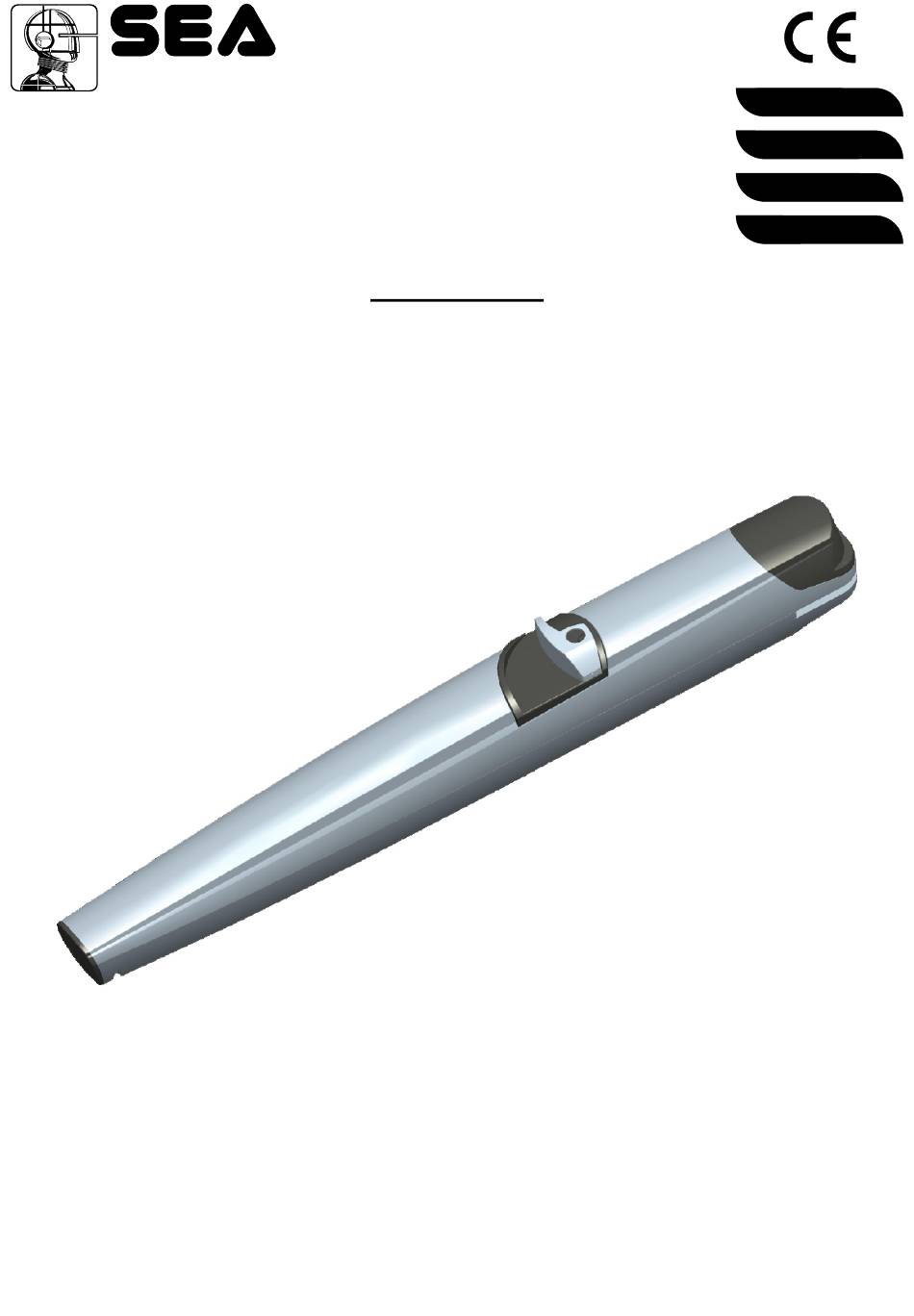

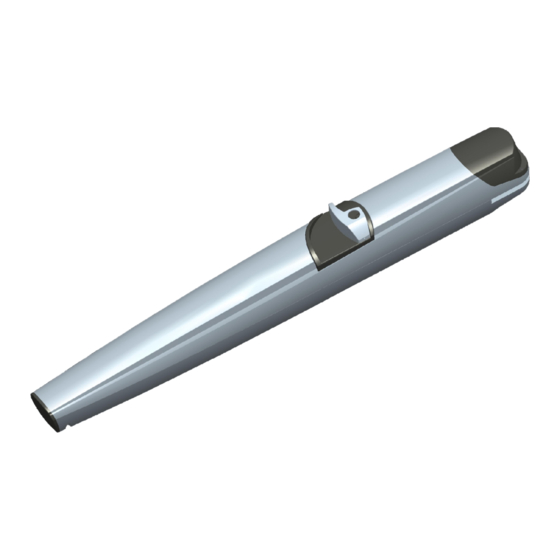

- Page 1 International registered trademark n. 804888 Italiano Italiano English English Français Français Español Español SURF Operatore elettromeccanico a battente Electromechanical swing gate operator Opérateur électromécanique à battant Operador electromecánico a batiente SEA S.p.A. Zona Ind. S.Atto 64020 TERAMO Italy Tel. +39.0861.588341 - Fax+39.0861.588344 e-mail: seacom@seateam.com...
-
Page 2: Caracteristiques Et Specifications
Apertura Porte e Cancelli International registered trademark n. 804888 CARACTERISTIQUES ET SPECIFICATIONS Le produit SURF est un opérateur électromécanique à battant, irréversible, robuste, sûr et simple à installer pour vantaux de longueur max. de 3,5 m. Le Surf pourvu d'un système de déverrouillage avec clef qu'en cas d'urgence ou manque d'énergie électrique permet le mouvement manuel de la porte. - Page 3 ® SURF Français Français Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 Fig. 3 67411010 Rev. 10 - 06/2014...
-
Page 4: Installation Type Modèle Surf 230V
10) Colonnette pour photocellules avec photocellules 11) Tableaux avertissement Note: Le moteur devra être monté avec le déverrouillage tourné vers l’haute (Fig. 5) SURF 250 / 250 24V / SURF 350 / 350 24V / 350 Reversible Déverrouillage 300 kg 250 kg... -
Page 5: Prédisposition Du Portail
A. Les parts du portails (fixés et mobiles) ont une structure robuste et le plus possible pas déformables. B. La longueur de chaque vantail ne dépasse pas 3,5 m pour SURF 350/350 24V/350 Reversible et 2,5 m pour SURF 250/250 24V, toujours en respectant le graphique ;... - Page 6 ® SURF Français Français Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 INSTALLATION INTERIEURE Course totale 400 mm - course max conseill 380 mm Course Course Max. tige tige Angle (mm) (mm) (mm) (mm) pour 90°...
-
Page 7: Installation Sur Des Piliers En Maçonnerie Faisant Une Niche
® SURF Français Français Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 INSTALLATION SUR DES PILIERS EN MAÇONNERIE FAISANT UNE NICHE 80 Min. 1078 155 Min. AVERTISSEMENT: Lors de l'installation, assurez-vous que les câbles n'interfèrent pas avec la niche. -
Page 8: Positionnement Attaque Anterieur
® SURF Français Français Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 NB: pour éviter l'oscillation du vérin en phase de manoeuvre, il est conseillé de régler l'écrou (1) en faisant attention à ne pas bloquer la rotation du vérin sur l'attache. -
Page 9: Installation Des Feuillures Fin De Course
® SURF Français Français Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 Fig. 17 Attaque antérieur ATTENTION: en cas d'attache vissée, l'attache antérieure NE DOIT PAS S'INCLINER comme sur la fig.17 quand elle arrive en butée, sinon celà pourrait créer des dysfonctionnements aux fins de course électroniques. - Page 10 ® SURF Français Français Sistemi Elettronici di Apertura Porte e Cancelli International registered trademark n. 804888 CONNEXIONS 24V Avec battues méc. et fin de course ATTENTION: Les fins de course doivent être utilisés seulement pour la c o n n e x i o n a u x armoires et ne pas c o n n e c t é...
-
Page 11: Entrieten Periodique
N.B. LE FABRICANT N'EST PAS RESPONSABLE DES DOMMAGES EVENTUELS A LA SUITE D'UNE UTILISATION IMPROPRE, ERRONNEE ET IRRAISONABLE. SEA se réserve le droit de toute modification ou variation à ses produits et/ou à la présente notice sans aucune obligation de préavis. 67411010... -
Page 12: Partie Pour L'utilisateur Et L'installateur
éviter que le temps intempéries ne l'endommage. Remarque: Pour plus de sécurité sur le déverrouillage il est recommandé Levier d'installer le Kit serrure pour déverrouiller le Surf. Code 12715280 Fig. 25 Fig. 26 optionnel. SYSTEME DE DEVERROUILLAGE 90°... - Page 13 5) DELIVERY Delivery shall take place, approximately and not peremptorily, within 30 working days from the date of receipt of the order, unless otherwise notified. Transport of the goods sold shall be at Buyer’s cost and risk. SEA shall not bear the costs of delivery giving the goods to the carrier, as chosen either by SEA or by the Buyer. Any loss and/or damage of the goods during transport, are at Buyer’s cost.
