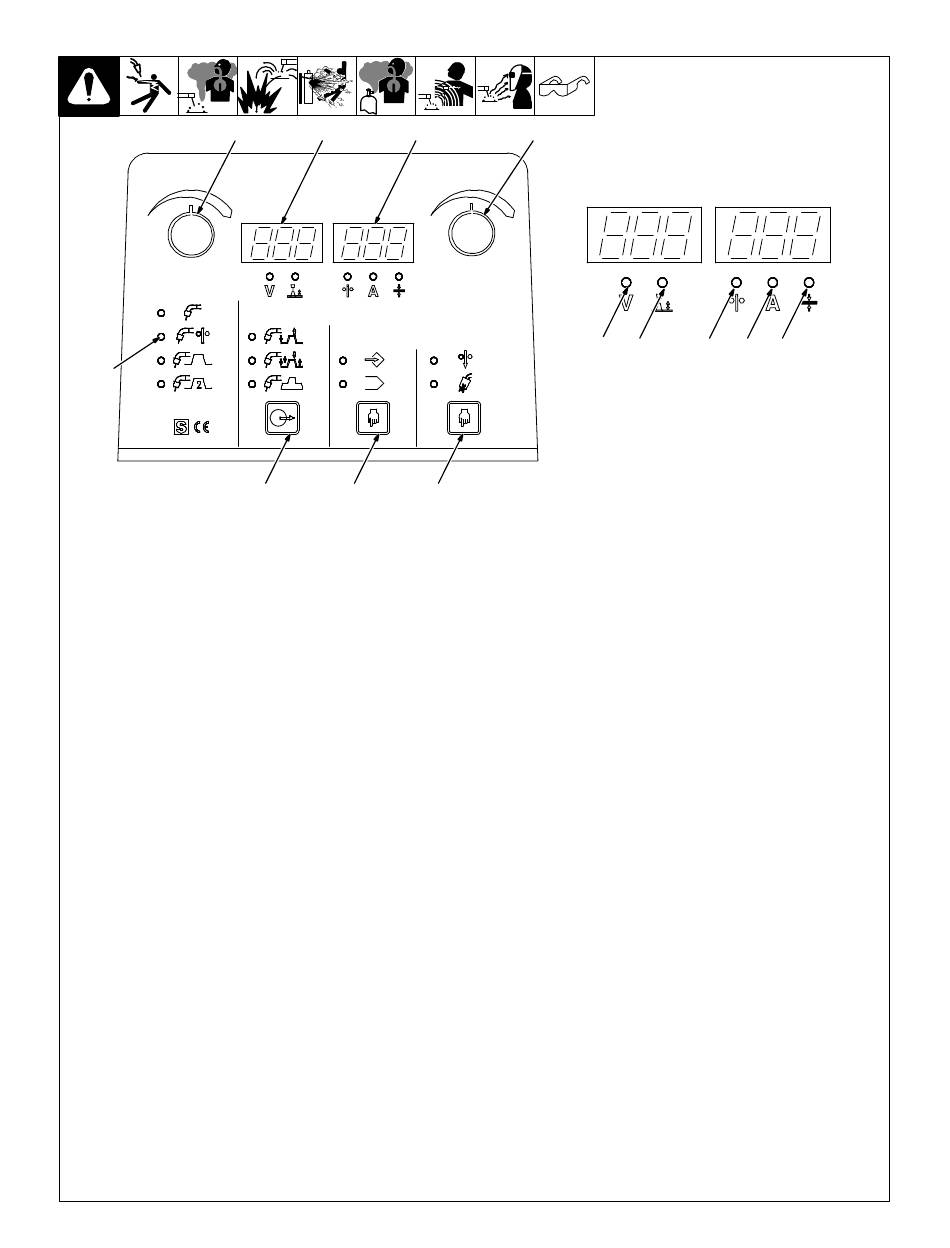

4-11. Sélection du soudage MIG synergique
E1
L7
Régler le poste sur le procédé de soudage MIG
synergique. L7 est allumé.
En mode MIG synergique, l'opérateur peut avoir
besoin de régler les données de soudage (type
de fil, diamètre du fil et type de gaz) et un seul pa-
ramètre de soudage. Généralement, la vitesse fil
est réglée et le procédé synergique définit auto-
matiquement la tension de soudage qui
convient. Le soudage synergique règle égale-
ment et de façon automatique tous les paramè-
tres de soudage secondaires pour obtenir une
meilleure qualité de soudage.
Le paramètre du trim apparaît sur D1 et D2
La valeur de D1 correspond au paramètre du trim
défini par défaut qui est de '0,0' (la plage va de
-5,0 à 5,0).
La valeur de D2 correspond à la vitesse fil défini
par défaut qui est de 5,0 m/min (les valeurs mini-
mum, maximum ou définie par défaut sont arbi-
traires et reposent sur les données de soudage
définies). Utiliser P2 et E2 pour changer cet affi-
chage sur ampères ou sur l'épaisseur du maté-
riau.
Pendant la configuration des paramètres :
- L2 allumé indique que D1 affiche la valeur du
Trim.
- L3 allumé indique que D2 affiche la vitesse fil
en mètres/min ou en pouces/min.
- L4 allumé indique que D2 affiche l'intensité de
soudage réglée en ampères.
- L5 allumé indique que D2 affiche l'épaisseur du
matériau à souder.
Pendant le soudage :
- D1 affiche la tension de soudage mesurée en
volts. L1 est allumé.
- D2 affiche l'intensité de soudage mesurée en
ampères. L4 est allumé.
Configurer la vitesse fil, l'ampérage de soudage
ou l'épaisseur du matériau et la tension de sou-
dage avec E2 et E1.
Sélectionner le mode gâchette avec la touche P1
(voir Section 4-4).
Le cas échéant, utiliser P2 pour régler les para-
mètres de soudage.
Purger l'air du tuyau de gaz de la torche en utili-
sant la touche P3 (voir Section 4-8).
OM-223 839 Page 24
D1
D2
P1
P2
P3
Réglage du trim
La valeur de D1 correspond au paramètre du
trim défini par défaut qui est de '0,0' (la plage
va de -5,0 à 5,0).
Le Trim est une valeur définie arbitrairement qui
correspond à la longueur d'arc. Des valeurs plus
élevées donnent un arc plus chaud et plus long.
Des valeurs plus faibles donnent un arc plus
court et plus froid. La valeur conseillée pour le
trim est celle définie par défaut ou toute autre va-
leur proche de '0,0' L2 est allumé.
Régulation des principaux paramètres de
soudage
Entrer dans le menu 'CFG' et sélectionner 'AFF'
(Affichage) sur D1 avec E1.
D2 affiche les principaux paramètres et E2 per-
met de les changer.
Quand D2 affiche 'FIL' (vitesse fil), la régulation
principale est la vitesse du fil. L3 est allumé.
Quand D2 affiche '-A-' (Ampères), la régulation
principale est l'intensité de soudage en Ampè-
res. L4 est allumé.
Quand D2 affiche 'EPS' (Epaisseur), la régula-
tion principale est l'épaisseur du matériau en
mm. L5 est allumé.
.
La modification de la principale régulation de
soudage est confirmée à la sortie du menu
configuration.
.
L'intensité de soudage mesurée peut être diffé-
rente de la valeur établie. Cette différence est
plus grande si les paramètres par défaut ont été
modifiés et si les conditions de soudage ne sont
pas classiques. Le réglage de l'intensité doit
être considéré comme une référence.
.
L'épaisseur du matériau ne constitue qu'une
valeur de référence.
E2
L1
L2
L3
Réglage de l'inductance
Appuyer sur P2 pour entrer dans le menu confi-
guration.
Utiliser E1 pour sélectionner 'Ind' sur D1. D2 affi-
che 100.
Le cas échéant, utiliser E2 pour régler la valeur de
l'inductance (la plage va de 1% à 200%).
.
Un réglage élevé de l'inductance entraîne un
bain de fusion plus doux et moins de projections
mais l'amorçage de l'arc peut se révéler plus
difficile. Une faible inductance entraîne un arc
plus dur et des projections plus importantes
mais l'amorçage peut être plus facile.
Réglage du pré-gaz
(uniquement sous 'CFG LnG')
Voir Section 4-10.
Réglage du post-gaz
(uniquement sous 'CFG LnG')
Voir Section 4-10.
Réglage du burn-back
(uniquement sous 'CFG LnG')
Voir Section 4-10.
Réglage du run-in
(uniquement sous 'CFG LnG')
Voir Section 4-10.
Réglage du mode gâchette 3 niveaux
(uniquement sous 'CFG LnG')
Utiliser E1 pour changer D1 en '3n.1'
La valeur de D2 correspond au paramètre défini
par défaut qui est de 130% (la plage va de 20%
à 200%).
Utiliser E2 pour changer la valeur de D2.
Utiliser E1 pour changer D1 en '3n.3'
La valeur de D2 correspond au paramètre défini
par défaut qui est de 80% (la plage va de 20% à
200%).
Utiliser E2 pour changer la valeur de D2.
Utiliser E1 pour changer D1 en '3n.r'
La valeur de D2 correspond au paramètre défini
par défaut qui est de 0,5 seconde (la plage va de
0,1 à 5,0 seconde).
Cette valeur est le temps de rampe en secondes
pour atteindre la vitesse fil du niveau suivant.
L4
L5
