4. Instructions d'installation

Étapes d'installation :
1
Placer et monter le Mac Plus, voir chapitre 5
2
Connecter le Mac Plus, voir chapitre 6
3
Configurer le Mac Plus, voir chapitre 10
ATTENTION !
Lisez entièrement le manuel avant d'installer le Mac Plus. Gardez ce manuel en lieu
sûr pour toute consultation ultérieure.
Plage de températures de service : -20 à +60 ºC, >40 ºC à puissance décroissante
[-4 à +140 ºF, >40 ºF puissance décroissant].
Ne jamais utiliser le Mac Plus dans un endroit où il y a risque d'explosions de gaz ou de
poussières.
Monter le Mac Plus de façon à empêcher toute obstruction du flux d'air par les orifices de
ventilation. Cet appareil requiert un dégagement minimum de 100 mm (4") de chaque côté.
Ne placez pas le Mac Plus dans le même compartiment que les batteries. Ne montez pas le
Mac Plus directement au-dessus des batteries en raison des éventuelles émanations corrosives
de soufre.
Assurez-vous que la source d'alimentation est coupée pendant l'installation. Pour éviter toute
situation dangereuse, assurez-vous également qu'aucune charge n'est connectée aux batteries
pendant l'installation.
Utilisez des câbles CC de la section appropriée (voir tableau ci-dessous).
Sections de câble CC recommandées (entrée/sortie)
Modèle
12/12-50
12/24-30
24/12-50
24/24-30
Mac Plus – Manuel utilisateurs et d'installation
Section minimale de l'entrée CC
2
16 mm
[
6]
AWG
2
16 mm
[
6]
AWG
2
10 mm
[
8]
AWG
2
10 mm
[
8]
AWG
Section minimale de la sortie CC
2
16 mm
[
6]
AWG
2
10 mm
[
8]
AWG
2
16 mm
[
6]
AWG
2
10 mm
[
8]
AWG

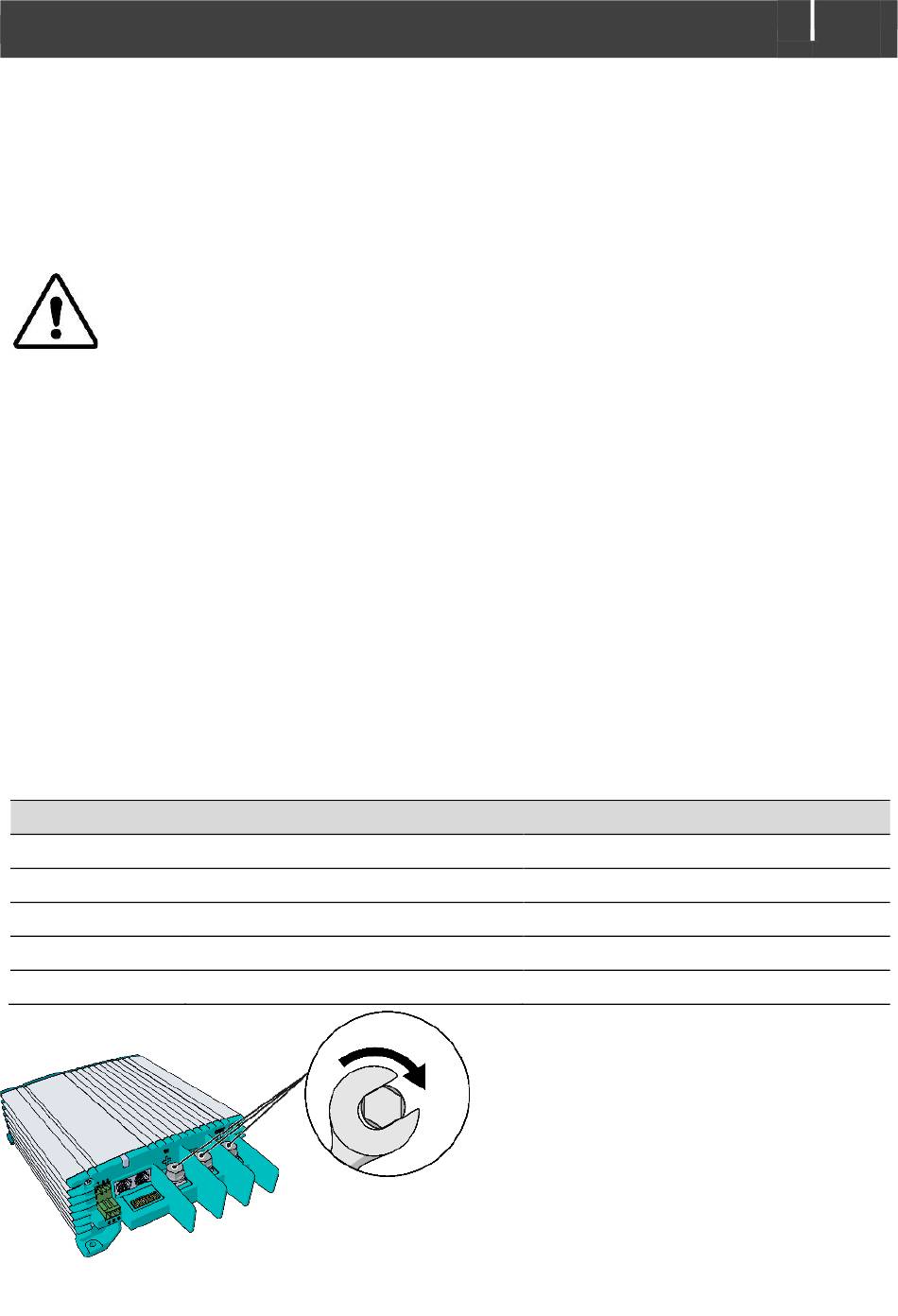

Min. 3 Nm – max. 5 Nm
9
