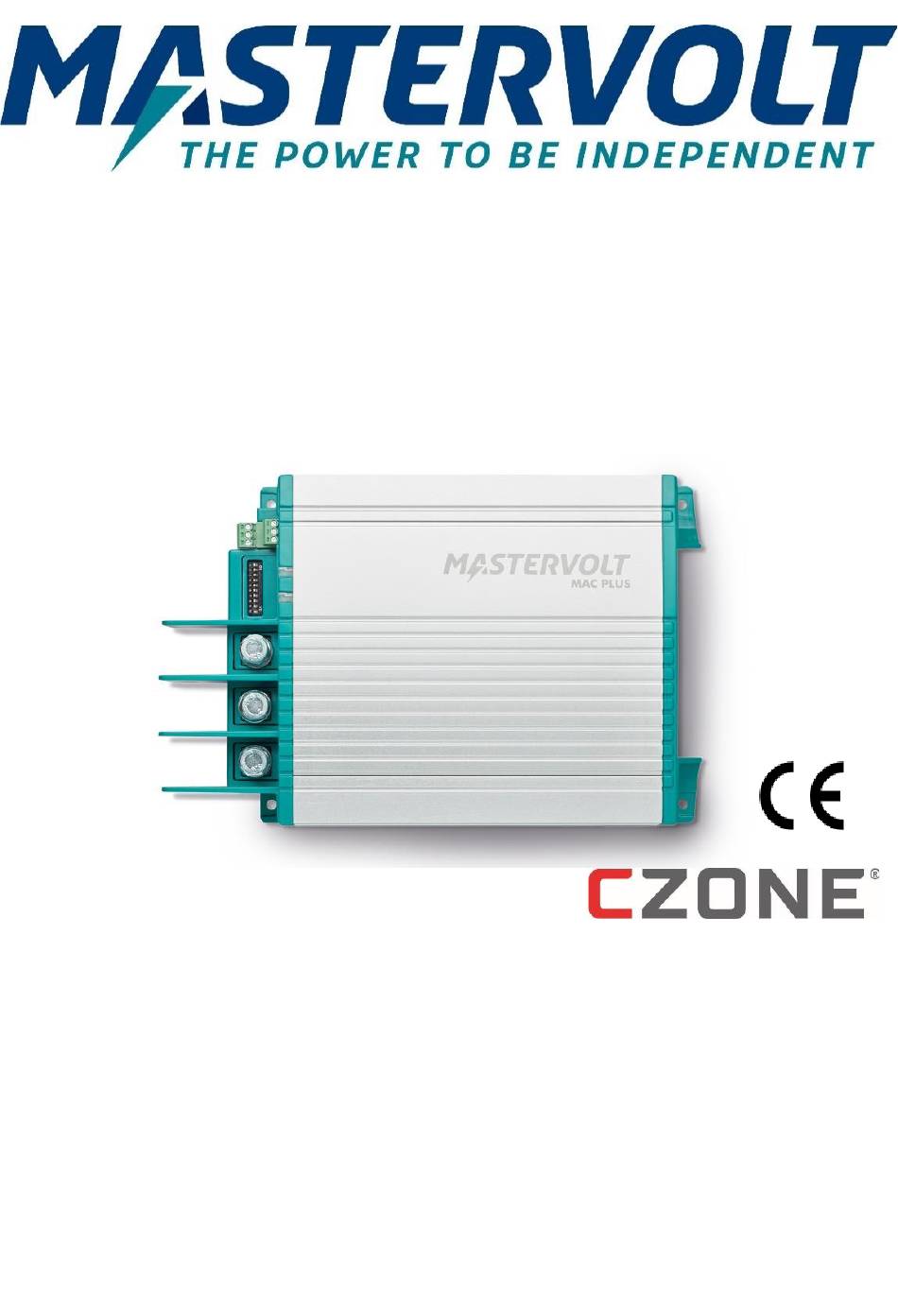

- Page 1 Mac Plus CHARGEUR DC-DC BI-DIRECTIONNEL 48/12-50, 12/48-15, 48/24-30, 24/48-15 MANUEL UTILISATEURS ET D’INSTALLATION www.mastervolt.com...
- Page 2 Mac Plus – Manuel utilisateurs et d’installation TABLE DES MATIÈRES 1. DIRECTIVES DE SECURITE IMPORTANTES ..............4 Avertissements et symboles ......................4 Generalites ..........................4 Gaz explosifs..........................5 Avertissements concernant l’utilisation des batteries ..............5 Avertissement concernant les applications d'assistance à la vie ..........6 2.
- Page 3 Mac Plus – Manuel utilisateurs et d’installation Ajout du Mac Plus à la configuration du système CZone ............33 11. DÉPANNAGE ........................37 12. DONNÉES TECHNIQUES ....................39 Spécifications Mac Plus ......................39 Spécifications CZone ........................ 40 Paramètres de batterie ......................41 Caractéristiques ........................
- Page 4 L’utilisation d’un équipement ou d’une pièce détachée non recommandée ou non fournie par Mastervolt peut avoir pour conséquence de provoquer un incendie, un choc électrique ou des dommages corporels aux personnes. Le chargeur Mac Plus est conçu pour être connecté en permanence à des installations électriques C.C.
- Page 5 Mac Plus – Manuel utilisateurs et d’installation chargeur. Vérifier régulièrement le câblage (au moins une fois par an). N’utilisez pas le Mac Plus si le câblage est sous-calibré ou endommagé. Remplacez immédiatement les câbles endommagés. Ne pas faire fonctionner le chargeur s’il a reçu un coup brutal, s’il est tombé ou s’il a été endommagé...
- Page 6 Avertissement concernant les applications d'assistance à la vie N'utilisez pas le Mac Plus avec un appareillage médical faisant partie d'un système d'assistance à la vie. Pour ce type d'utilisation, un accord écrit spécifique entre le client et Mastervolt est obligatoire.
- Page 7 • d'autre utilisation considérée comme non conforme à la destination du produit. Garantie Mastervolt accorde une garantie produit de deux ans sur le Mac Plus, à compter de la date d'achat, sous réserve que ce produit soit installé et utilisé conformément aux instructions du présent manuel.
- Page 8 Mac Plus – Manuel utilisateurs et d’installation Étiquette d'identification Les informations importantes pour l'entretien ou la maintenance figurent sur cette étiquette d'identification. L’image ci-dessous est donnée à titre d’exemple ! (Numéro de série R221A1000 avec la version du matériel A) ATTENTION ! Ne jamais retirer l'étiquette d'identification.

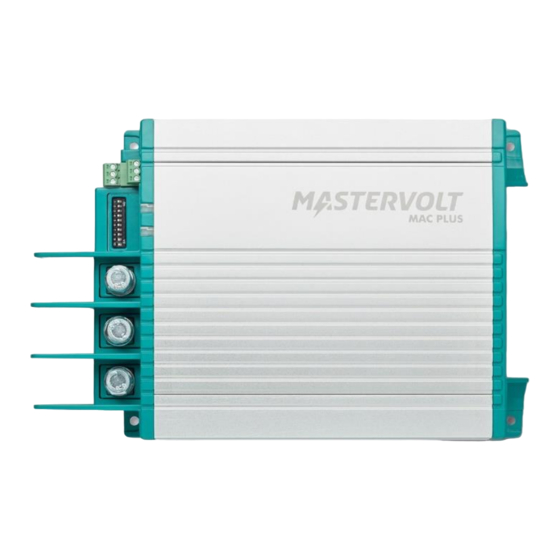

- Page 9 Mac Plus – Manuel utilisateurs et d’installation 3. Description de l'appareil Le chargeur Mac Plus convertit toute tension CC (batterie) en tension CC stabilisée. Le côté gauche est le côté haut (36/48 V) et le côté droit, le côté bas (12/24 V). Le Mac Plus peut utiliser chaque côté...
- Page 10 Mac Plus – Manuel utilisateurs et d’installation Dimensions 165 mm [6.5"] 146 mm [5.7"]...
- Page 11 Mac Plus – Manuel utilisateurs et d’installation Panneau avant Panneau avant LED de statut Sortie + Mise à la terre Entrée + Connexion MasterBus / CZone (2x) Commutateur DIP Connecteur pour accessoires Broche 1 : entrée capteur de tension de batterie + Broche 2 : entrée capteur de tension de batterie - Broche 3 : pour modifier le déclencheur du sens de charge Broche 4 : entrée à...
- Page 12 Mac Plus – Manuel utilisateurs et d’installation 4. Instructions d'installation Outre le Mac Plus, la livraison comprend : • Sonde température de la batterie ; • Câble de liaison Mastervolt-CZone (1 m) ; • Terminator MasterBus ; • Manuel utilisateur. Étapes d'installation :...
- Page 13 Mac Plus – Manuel utilisateurs et d’installation 5. Placement et montage Fixez le Mac Plus avec quatre vis M5 (3/16") sur une surface plane solide. ATTENTION ! Comme le Mac Plus peut devenir chaud, assurez-vous que le Mac Plus se trouve à au moins 10 cm (4") de tout autre objet.
- Page 14 Mac Plus – Manuel utilisateurs et d’installation 6. Connexion Pour que les schémas restent clairs et faciles à lire, les câbles ont été tirés directement vers les batteries. Cependant, nous vous conseillons d’utiliser des barres omnibus pour distribuer la puissance. Les barres omnibus sont non seulement plus sûres, mais elles facilitent également l’installation et la maintenance.
- Page 15 MasterBus (voir chapitre 9) ou via CZone (voir chapitre 10). Sonde de température de la batterie (broches 5 et 6) Si la sonde de température de la batterie Mastervolt (incluse) est installée, les tensions de charge sont automatiquement adaptées aux changements de température. Lorsque la température de la batterie est basse, la tension de charge augmente.
- Page 16 Mac Plus – Manuel utilisateurs et d’installation Dans notre exemple, la batterie 2 est la batterie de service. Notez que la compensation de température n’est prise en charge que dans le sens par défaut du flux de courant. Compensation de chute de tension(broches 1 et 2) Le Mac Plus peut compenser les pertes de câbles.
- Page 17 1. Déconnecter le câble Backbone au niveau de la connexion la plus proche et ajouter un connecteur en T. 2. Reconnecter la (les) connexion(s) du Backbone avec le nouveau connecteur en T en place. 3. Connecter le câble de liaison Mastervolt-CZone (RJ45) au coupleur noir du connecteur en T, puis le connecter au Mac Plus.
- Page 18 Mac Plus – Manuel utilisateurs et d’installation 7. Configuration – commutateurs DIP Les réglages du Mac Plus peuvent être ajustés de deux manières : • Avec des commutateurs DIP ; • Soit via le réseau MasterBus (avec un panneau de contrôle à distance ou un PC avec le logiciel MasterAdjust connecté...
- Page 19 Mac Plus – Manuel utilisateurs et d’installation Commutateur DIP 1 Sélection du réseau de communication CZone MasterBus Commutateur DIP 2 Communication MasterBus Smart on; aucune communication MasterBus en mode sommeil (consommation sans charge < 2 mA) Communication MasterBus toujours active si la puissance d’entrée est suffisante.
- Page 20 Mac Plus – Manuel utilisateurs et d’installation Commutateur DIP Conditions chargeur activé Usage normal Entrée à distance « actif haut » et Réglage recommandé pour les tension d'entrée supérieure à la valeur véhicules avec signal de de consigne de la tension d'activation fonctionnement normal du moteur (12,50 V*) Tension d'entrée supérieure à...
- Page 21 Mac Plus – Manuel utilisateurs et d’installation 8. Fonctionnement Le Mac Plus ne dispose pas d’un interrupteur marche/arrêt. Si nécessaire, un commutateur à distance peut être utilisé. Consultez la page 15. Voyants LED Le Mac Plus est doté de deux voyants LED. La LED fléchée gauche ou la LED fléchée droite indique l’état du Mac Plus.
- Page 22 Mac Plus – Manuel utilisateurs et d’installation Modes de fonctionnement Remarque : Pour faciliter la lecture des schémas de cette section, seuls les câbles positifs (+) ont été dessinés. L’alternateur peut également être un chargeur. Mode Chargeur : Quand la puissance CC entrante est disponible, les deux batteries sont chargées. AINTENANCE ATTERIE TARTER...
- Page 23 Mac Plus – Manuel utilisateurs et d’installation Mode CV Power Control (Contrôle de la puissance à tension constante) : Quand la puissance CC entrante est limitée, le Mac Plus peut réduire sa sortie de chargeur de batterie. Ceci empêche une décharge de la batterie de démarrage. Le niveau de Power Sharing est ajustable via le réglage «...
- Page 24 Mac Plus – Manuel utilisateurs et d’installation Fonctionnement bidirectionnel L’inversion du sens de chargement peut par exemple être utilisée pour booster temporairement la batterie de démarrage. La sélection du sens du flux de courant peut être manuelle ou automatique. Le sens par défaut d’un Mac Plus est le sens indiqué par le nom du produit. Par défaut, le modèle 48/12-50 charge le côté...
- Page 25 Le MasterBus est un réseau entièrement décentralisé de données permettant la communication entre les différents appareils du système Mastervolt. Il s'agit d'un réseau de communication fondé sur le CAN-bus. Le MasterBus est utilisé comme système de gestion d'énergie pour l'ensemble des appareils connectés, tels le convertisseur, le chargeur de batterie, le groupe électrogène, et bien...
- Page 26 Mac Plus – Manuel utilisateurs et d’installation Monitoring Valeur Signification Statut Affiche le mode actuel : Statut Veille / Chargement / Alarme / Off Etat de charge Statut actuel de l'algorithme de charge : Off / Bulk / Absorption / Float / Tension constante On/Standby Fonction permettant de changer le statut du chargeur...
- Page 27 Mac Plus – Manuel utilisateurs et d’installation Alarm Valeur Signification Général Temp. Elevée Température interne trop élevée Temp. Basse Température interne trop basse Temp. bat. élevé Température de batterie trop élevée (> 55°C [131 ºF]) Temp. bat. Basse Température de batterie trop basse (< -20°C [-4 ºF]) Entrée élev.
- Page 28 Mac Plus – Manuel utilisateurs et d’installation Valeur Signification Réglage usine Gamme réglable Verr. Config. Possibilité de verrouiller la Arrêt Marche, Arrêt configuration (nécessite des droits d'installation) Processeur Version Principale version du micrologiciel (en lecture seule) Revision Version du produit (en lecture seule) Bootloader ver.
- Page 29 Mac Plus – Manuel utilisateurs et d’installation Valeur Signification Réglage usine Gamme réglable CC Faible off Désactiver la tension d'entrée, aucune 11,00 V* 8-16 V* temporisation. Délai sommeil Délai avant réduction de l'énergie tirée 300 s 0-3600 s des batteries d'entrée. Durée Sélectionnez la durée pendant laquelle 1, 2, 5, 10, 20 s...
- Page 30 Mac Plus – Manuel utilisateurs et d’installation Valeur Signification Réglage usine Gamme réglable Horl. Bulk max. Temps maximal de la phase Bulk 480 min 0-1440 min Horl. Bulk min. Temps minimal de la phase Bulk 120 s 0-240 s Dém. horl. Bulk Démarrage de la minuterie de la phase 13,25 V* 8-15 / 16-30 V...
- Page 31 Mac Plus – Manuel utilisateurs et d’installation Valeur Signification Réglage usine Gamme réglable Delai alarme Temporisation de l'alarme de sortie 30 s 0-300 s basse * Pour un chargeur de batterie 24 V, multipliez les tensions par deux. Pour un chargeur 36 V, multipliez-les par trois.
- Page 32 Mac Plus – Manuel utilisateurs et d’installation Le Mac Plus peut être configuré en tant qu'événement source. Un événement source peut être utilisé pour lancer une commande d'événement et une action d'événement par un autre appareil connecté au MasterBus. Évènement source Description Standby L'état de l'appareil est Veille...
- Page 33 Mac Plus – Manuel utilisateurs et d’installation 10. CZone Qu'est-ce que le CZone ? Le réseau CZone® est un système CAN conforme à la norme NMEA 2000. Quand le Mac Plus est connecté, ouvrez l'outil de configuration de CZone sur un ordinateur portable Windows connecté au réseau CZone.
- Page 34 Mac Plus – Manuel utilisateurs et d’installation au système : soit en en sélectionnant un dans la liste déroulante, soit en le modifiant graphiquement. Appuyer sur le bouton Advanced Settings pour configurer les options avancées. Notez que lorsque l’option Bidirectionnelle est sélectionnée, il y a deux onglets. Un pour le côté haut (36/48 V) et un pour le côté...
- Page 35 Mac Plus – Manuel utilisateurs et d’installation 10. Appuyer sur OK pour retourner à la fenêtre Modification des Modules et appuyer sur le bouton Alarm/Switch Settings. 11. Sélectionner les seuils et les sévérités des alarmes. 12. Appuyer sur OK. 13. Option : Appuyer sur l’onglet Circuits pour ajouter Add un nouveau circuit (bouton à gauche). Par exemple, un interrupteur d'arrêt de charge qui éteint le Mac Plus lorsqu'un chargeur de batterie s'allume.
- Page 36 Mac Plus – Manuel utilisateurs et d’installation • Input/Throws (configuration switch) peuvent être Standby, Bulk, Absorption, Float ou Alarm. • State (circuit load configuration) peut être On, Off, Bulk, Absorption ou Float. 14. Cliquer sur OK pour fermer la fenêtre Circuit Load Configuration. 15.
- Page 37 Mac Plus – Manuel utilisateurs et d’installation 11. Dépannage Anomalie Cause possible Que faire Aucune tension et/ou Pas d'entrée CC, Contrôlez le câblage CC courant de sortie Tension d'entrée CC trop Contrôlez la tension d'entrée, vérifiez la faible configuration. Contrôlez l'entrée à distance Aucun signal d'activation à...
- Page 38 Mac Plus – Manuel utilisateurs et d’installation Anomalie Cause possible Que faire Les batteries se Capacité de batterie Chargez et rechargez plusieurs fois, cela déchargent trop vite peut aider. réduite du fait de gaspillage ou de Contrôlez la batterie et remplacez-la si sulfatage, stagnation nécessaire.
- Page 39 Protection contre les surcharges Protection inversions de Oui, fusible interne, non remplaçable polarité Caractéristique de Algorithme Mastervolt 3-Step+ charge Commande Oui, via MasterBus, CZone ou un commutateur à distance bidirectionnelle Type de batterie Humide, Lithium-ion, Gel, AGM, Tension constant,...
- Page 40 Mac Plus – Manuel utilisateurs et d’installation Spécifications générales Isolation galvanique Rendement > 95 % à pleine puissance Protection d’allumage Oui, conforme à SAE J1171/ISO 8846 Protection contre la surchauffe Oui, en décroissant Poids 2 kg [4.4 lb] Dimensions, H x l x P 255x165x66 mm (10.0x6.5x5.6 inch) Refroidissement Refroidissement naturel...
- Page 41 Mac Plus – Manuel utilisateurs et d’installation Paramètres de batterie Remarque : les spécifications de charge suivantes sont basées sur des batteries Mastervolt. Les spécifications pour un produit chimique donné d'un fabricant différent sont susceptibles de varier. En cas de connexion de batteries d'un fabricant différent, assurez-vous de respecter les recommandations du fabricant.
- Page 42 Mac Plus – Manuel utilisateurs et d’installation Caractéristiques Figure 2. Caractéristique de charge typique (à 25°C / 77°F). Pour un chargeur de batterie 24 V, multipliez les tensions par deux. Pour un chargeur 36 V, multipliez-les par trois. Pour un système 48 V, multipliez les tensions par quatre.
- Page 43 Mac Plus – Manuel utilisateurs et d’installation Cette page a été laissée intentionnellement vide...
