4 INSTALLATION
Pendant l'installation et la mise en service du chargeur
Mass, les directives de sécurité importantes sont
applicables à tous moments (se référer au Chapitre 2 de
ce manuel).
Avant de commencer l'installation, contrôlez le contenu de
l'emballage qui doit être le suivant :
Le chargeur de batteries Mass;
Sonde de température (avec câble de 6 m) ;
Terminateur MasterBus;
Ce Manuel de l'utilisateur ;
S'il manque un des éléments indiqués ci-dessus,
contactez votre fournisseur.
4.1
ENVIRONMENT D'INSTALLATION
Choix du lieu d'installation :
Installer le chargeur Mass dans une pièce bien
ventilée, à l'abri de la pluie, de la vapeur, de l'humidité
et de la poussière.
Température ambiante : de 0 à 60°C. (diminution de
puissance au-dessus de 40°C / 104 °F pour baisser la
température interne du dissipateur thermique)
Humidité: 0-95% non condensante.
Ne jamais utiliser le chargeur dans un endroit où il y a
risque d'explosions de gaz ou de poussières.
Monter le chargeur de façon à empêcher toute
obstruction du flux d'air par les orifices de ventilation.
Aucun objet ne doit être placé à moins de 10 cm du
chargeur
Monter le chargeur verticalement, câbles de connexion
vers le bas.
Ne pas installer le chargeur dans le même caisson que
les batteries. Ne pas monter le chargeur directement
au-dessus des batteries en raison d'éventuelles
émanations corrosives de soufre.
4.2
CONNEXIONS
Avant d'effectuer la connexion entre le chargeur et le
système, s'assurer que le CA et le CC sont arrêtés. Retirer
les fusibles afin de vous protéger contre un démarrage
inattendu.
4.3
CABLAGE
ATTENTION !
Les sections de câbles et la taille des fusibles
dans ce manuel ne sont données qu'à titre
d'exemple. Les données indiquées peuvent
différer en raison des règlementations et
normes locales en vigueur.
FR / Mass Charger 24/15-2; 24/25-2; 24/25-2 DNV / Mars 2014
Cablage CA
4.3.1
Vérifiez si la tension de votre source de secteur ou de
votre
générateur
correspond
fonctionnement du chargeur de batteries comme indiqué
sur la plaque d'identification, située à l'intérieur de
l'appareil (sur le côté gauche).

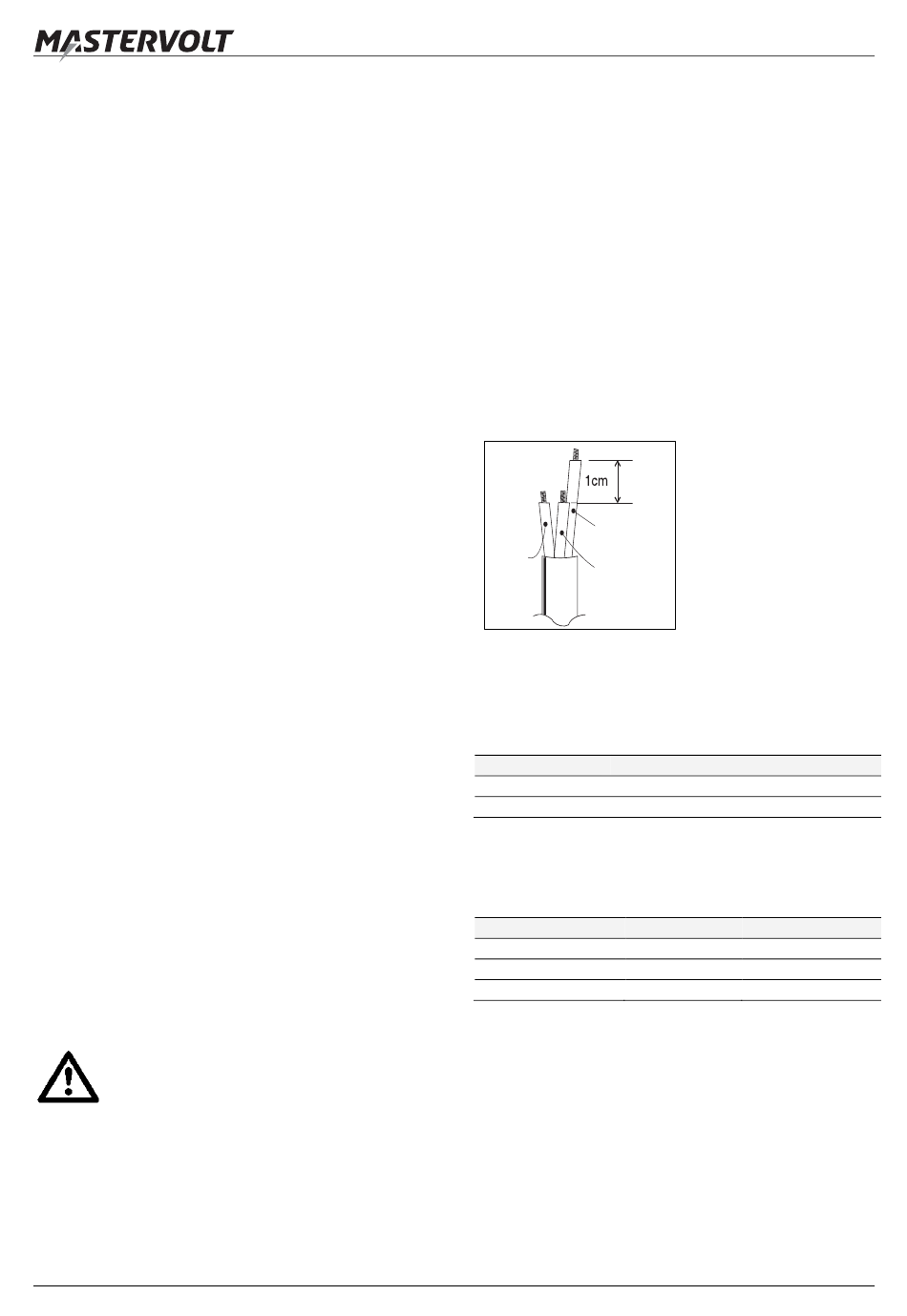

Coupez le câble conformément à la fig. 5. Il est important
que le fil de terre vert/jaune soit ±1 cm plus long que les 2
autres fils.
En tirant accidentellement sur le câble, le fil de terre reste
connecté plus longtemps au chargeur, ce qui ajoute à la
sécurité. Connectez le fil vert/ jaune sur PE, le marron sur
L1 et le fil bleu sur la cosse N.
minimal
green/yellow
brown
blue
Fig5
Connecter le câble vert/jaune au PE. Pour une installation
sécurisée, une section de câble correcte doit être utilisée.
Ne pas utiliser une section de câble plus petite que celle
indiquée. Voir le tableau ci-dessous pour le choix de la
section de câble CA (jusqu'à 6m de long):
Intensité CA
Section minimum:
3-4 Amp
0.5 mm²
4-6 Amp
0.75 mm²
Connexion du câblage CA et couleurs des câbles
recommandées.
Installations 230V/50Hz, voir figure 5:
Couleur câble
Signifie
Marron ou noir
Phase
Bleu
Neutre
Vert/jaune
terre
INSTALLATION
à
la
tension
de
AWG 19
AWG 18
Connecter à:
L1
N
PE / GND
