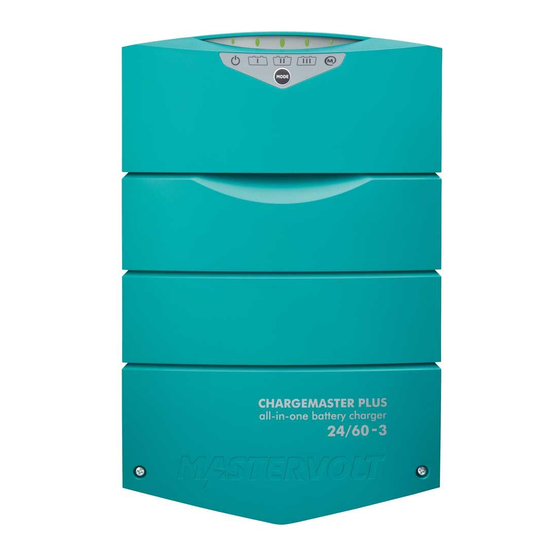

Mastervolt CHARGEMASTER PLUS 12/75-3 Manuel D'installation Et D'utilisation
Masquer les pouces
Voir aussi pour CHARGEMASTER PLUS 12/75-3:
- Manuel utilisateur (34 pages) ,
- Manuel d'installation et d'utilisation (32 pages)
Table des Matières
Publicité
Liens rapides
Publicité
Table des Matières
Manuels Connexes pour Mastervolt CHARGEMASTER PLUS 12/75-3
Sommaire des Matières pour Mastervolt CHARGEMASTER PLUS 12/75-3

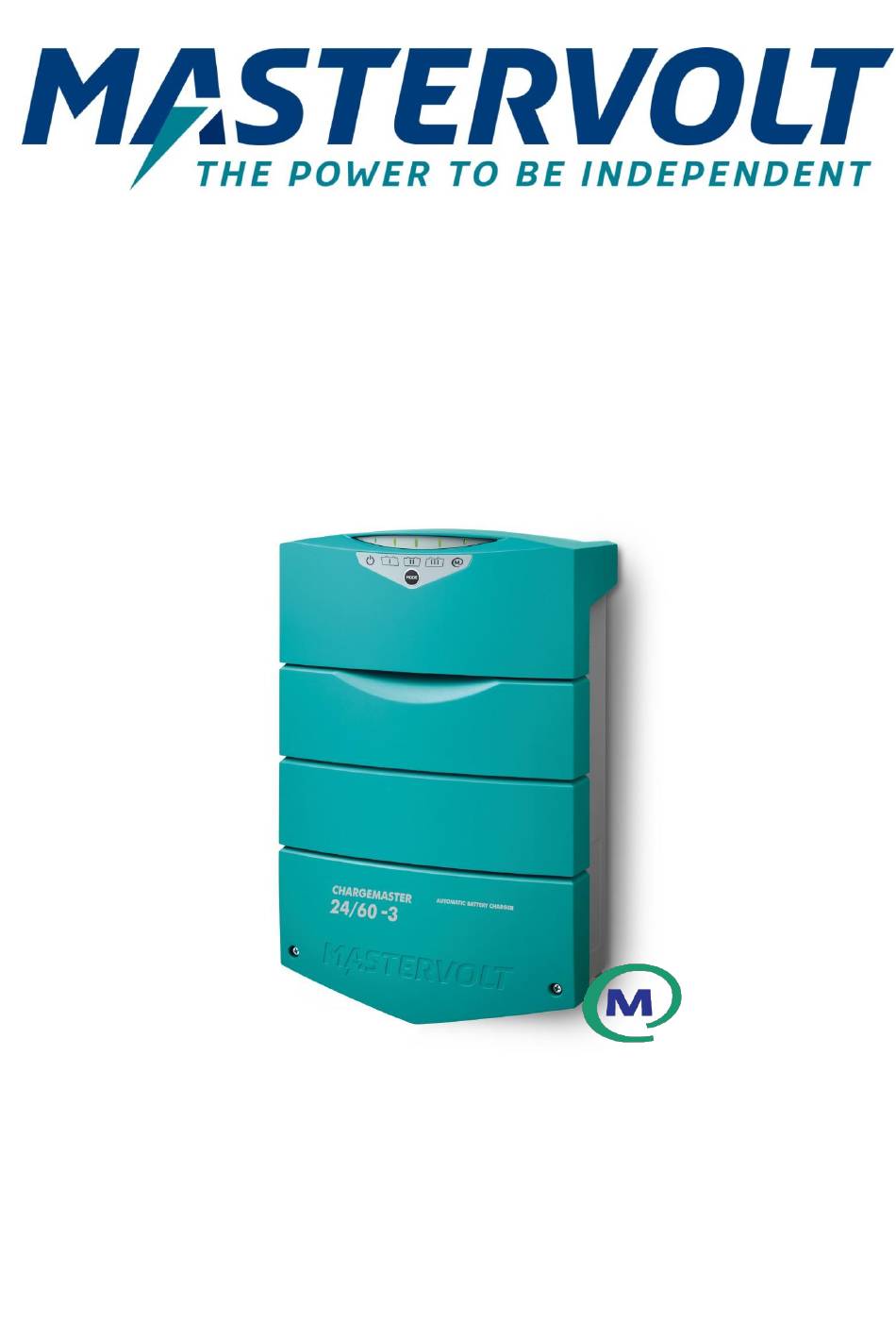

- Page 1 CHARGEMASTER PLUS 12/75-3, 12/100-3, 24/40-3, 24/60-3 CHARGEUR DE BATTERIE ENTIÈREMENT AUTOMATIQUE MANUEL D'INSTALLATION ET D'UTILISATION 10000013023/2 Pour télécharger ce manuel dans d'autres langues, consultez notre site Web : www.mastervolt.com...
-
Page 2: Table Des Matières
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation TABLE DES MATIÈRES 1 INFORMATIONS GÉNÉRALES ............................3 1.1 Utilisation de ce manuel ..............................3 1.2 Responsabilité ................................3 1.3 Garantie..................................3 1.4 Clause de non-responsabilité ............................3 1.5 Étiquette d'identification ..............................3 1.6 Élimination correcte de ce produit .......................... -
Page 3: Informations Générales
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation 1 INFORMATIONS GÉNÉRALES Utilisation de ce manuel Étiquette d'identification Ce manuel a été conçu pour fournir des directives quant à l'utilisation et à la maintenance sécurisées et effectives du ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3 ou 24/60-3. -
Page 4: Instructions De Sécurité
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation 2 INSTRUCTIONS DE SÉCURITÉ AVERTISSEMENT ! Pour réduire le risque d'électrocution, débranchez le Lisez entièrement le manuel avant ChargeMaster Plus des systèmes électriques CA et d'utiliser le ChargeMaster Plus. Veuillez CC avant toute opération de maintenance ou de... -
Page 5: Précautions Personnelles
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation Précautions personnelles montage adapté et sécurisé et utilisez toujours des équipements adaptés pour le transport. Assurez-vous d'avoir quelqu'un à proximité qui puisse Installation du chargeur vous venir en aide lorsque vous travaillez près d'une batterie plomb-acide. -
Page 6: Lorsque La Batterie Est À L'extérieur Du Véhicule
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation Pour un véhicule mis à la terre par la borne PLUS, Nettoyez les bornes de la batterie. Veillez à éviter le connectez le clip MOINS (NOIR) du chargeur de contact de la corrosion avec les yeux. -
Page 7: Installation
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation 3 INSTALLATION Pendant l'installation et la mise en service, les instructions Ne placez pas le ChargeMaster Plus dans le même de sécurité s'appliquent en permanence. compartiment que les batteries. -
Page 8: Batteries
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation comme conducteur négatif. Serrez fermement. Le câble Blanc Neutre batterie positif doit être protégé par un fusible et connecté Vert Mis à la terre PE/GND au pôle positif du groupe de batteries. -
Page 9: Présentation Du Compartiment De Connexion
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation Présentation du compartiment de connexion Borne de sortie négative commune Clip pour câblage CA Borne plus de charge connexion intelligente Connexion de sécurité à la terre Parois isolantes pour les connexions CC... -
Page 10: Exemple De Connexion
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation Exemple de connexion Ce schéma présente l'emplacement général du ChargeMaster Plus dans un circuit. Il n'a pas vocation à fournir des instructions de câblage détaillées pour une installation électrique particulière. -
Page 11: Installation Étape Par Étape
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation Installation étape par étape Fixez le boîtier au mur au moyen de deux vis installées au bas du boîtier. Branchez les câbles aux bornes à visser. Fixez le câble à l'aide du clip à câble. -
Page 12: Mise En Service Après Installation
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation Fixez le capteur de température de batterie Vérifiez tout le câblage, référez-vous au boîtier du groupe de batteries 1. également à la Figure 3 pour le détail du Branchez le câble du capteur de câblage. -
Page 13: Masterbus (Optionnel)
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation Depuis un panneau de contrôle à distance ou une inflammable à proximité. interface MasterBus connectée à un PC équipé du Activez la source d'alimentation CA. logiciel MasterAdjust, naviguez jusqu'à... -
Page 14: Réglages
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation 4 RÉGLAGES Le réglage des paramètres du ChargeMaster Plus peut se ˗ Sortie intelligente 3 ; réglée sur 12V 3-Step+ faire de deux manières différentes : ˗ Sortie intelligente 3 ; chargement d'une batterie AGM ... -
Page 15: Batterie Li-Ion Mli Ultra
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation 4.2.3 MasterShunt 4.2.5 Batterie Li-ion MLI Ultra Un MasterShunt peut être Le ChargeMaster Plus peut être utilisé avec une batterie couplé avec la sortie 1 du Li-ion MLI Ultra. Consultez le manuel de la batterie Li-ion ChargeMaster Plus. - Page 16 ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation Valeur Signification Plage de valeurs Sortie 1 Batterie élevée Tension de sortie CC trop élevée (lecture seule) Batterie basse Tension de sortie CC trop basse (lecture seule) Shunt incompatible (lecture seule) Les bornes CC + et CC –sont connectées dans le mauvais sens (cela...
- Page 17 ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation Valeur Signification Réglage usine Plage de valeurs Chargeur Méthode Méthode de chargement 3-Step+ 3-Step+, tension const. Courant maximum Courant de sortie CC maximal En fonction du En fonction du modèle, 20-100 % modèle, 100 %...
-
Page 18: Source D'événement
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation 4.2.10 Événements Avec MasterBus, un appareil peut être programmé pour faire exécuter une action par un autre appareil connecté. C'est la fonction des commandes fondées sur un événement. Réglage... -
Page 19: Instructions D'utilisation
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation 5 INSTRUCTIONS D'UTILISATION l'alimentation AC est disponible, le ChargeMaster Plus Introduction commence à charger les batteries. Le ChargeMaster Plus de Mastervolt est un chargeur de batteries entièrement automatique. Cela signifie que dans Remarque : une fois allumé, le ChargeMaster Plus... - Page 20 ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation L'écran de statut offre un menu à 3 niveaux. La navigation dans le Menu Couleur de la Signification menu s'effectue par courtes pressions sur le bouton MODE. À LED MODE chaque pression, le niveau de menu suivant s'affiche.
-
Page 21: Le Processus De Charge 3 Étapes+ (3-Step+)
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation système de charge 3 étapes+ est également un système Le processus de charge 3 étapes+ sans risque pour les équipements connectés. (3-step+) 5.4.1 Tensions de charge Le chargement de la batterie s'effectue en trois étapes... -
Page 22: Assistance Batterie À Plat
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation 5.5.2 Démarrage 5.4.4 Assistance batterie à plat Le ChargeMaster Plus détecte automatiquement une batterie à plat et va générer la courbe de charge de batterie à plat décrite dans le tableau suivant. -
Page 23: Suivre Principale + Alternateur
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation Mode pour 3 batteries, le chargeur est configuré avec 3 limite de courant et un algorithme de chargement sorties pleines. Les batteries sont toutes chargées selon 3 étapes+. En configuration 3 étapes+ 12 V, les types de les mêmes paramètres. -
Page 24: Dépannage
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation 6 DÉPANNAGE Si vous ne parvenez pas à résoudre un problème grâce à ce tableau, contactez votre fournisseur ou Mastervolt. Assurez-vous d'avoir les pièces et le numéro de série à disposition. -
Page 25: Spécifications Techniques
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation 7 SPÉCIFICATIONS TECHNIQUES Spécifications des modèles 12 V Modèle 12/75-3 12/100-3 Référence 44310750 44311000 Tension nominale d'entrée* 120/230 V 120/230 V Fréquence nominale d'entrée 50/60 Hz 50/60 Hz Consommation pleine charge... -
Page 26: Spécifications Pour Les Modèles 24 V
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation Spécifications pour les modèles 24 V Modèle 24/40-3 24/60-3 Référence 44320400 44320600 Tension nominale d'entrée* 120/230 V 120/230 V Fréquence nominale d'entrée 50/60 Hz 50/60 Hz Consommation pleine charge... -
Page 27: Dimensions
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation Dimensions Dimensions en mm du ChargeMaster Plus modèles 12/75-3, 12/100-3, 24/40-3 et 24/60-3... - Page 28 Mastervolt B.V. Snijdersbergweg 93 1105 AN Amsterdam Pays-Bas Tél. : +31-20-3422100 E-mail : info@mastervolt.com Site Web : www.mastervolt.com...
