EBARA ENR Manuel D'instruction Et De Maintenance page 14

Nº PARTI
10.20 CORPO POMPA
16.10 DISCO P/TENUTA
18.30 PIEDINO
21.00 ALBERO
23.00 GIRANTE
32.10 CUSCINETTI A SFERA
33.00 CUSCINETTO
36.00 GABBIA CUSCINETTO
40.00 ANELLO OR
42.20 ANELLO A "V"
43.30 TENUTA MECCANICA
50.40 DISTANZIALE
14
Opuscolo ENR.indd 14

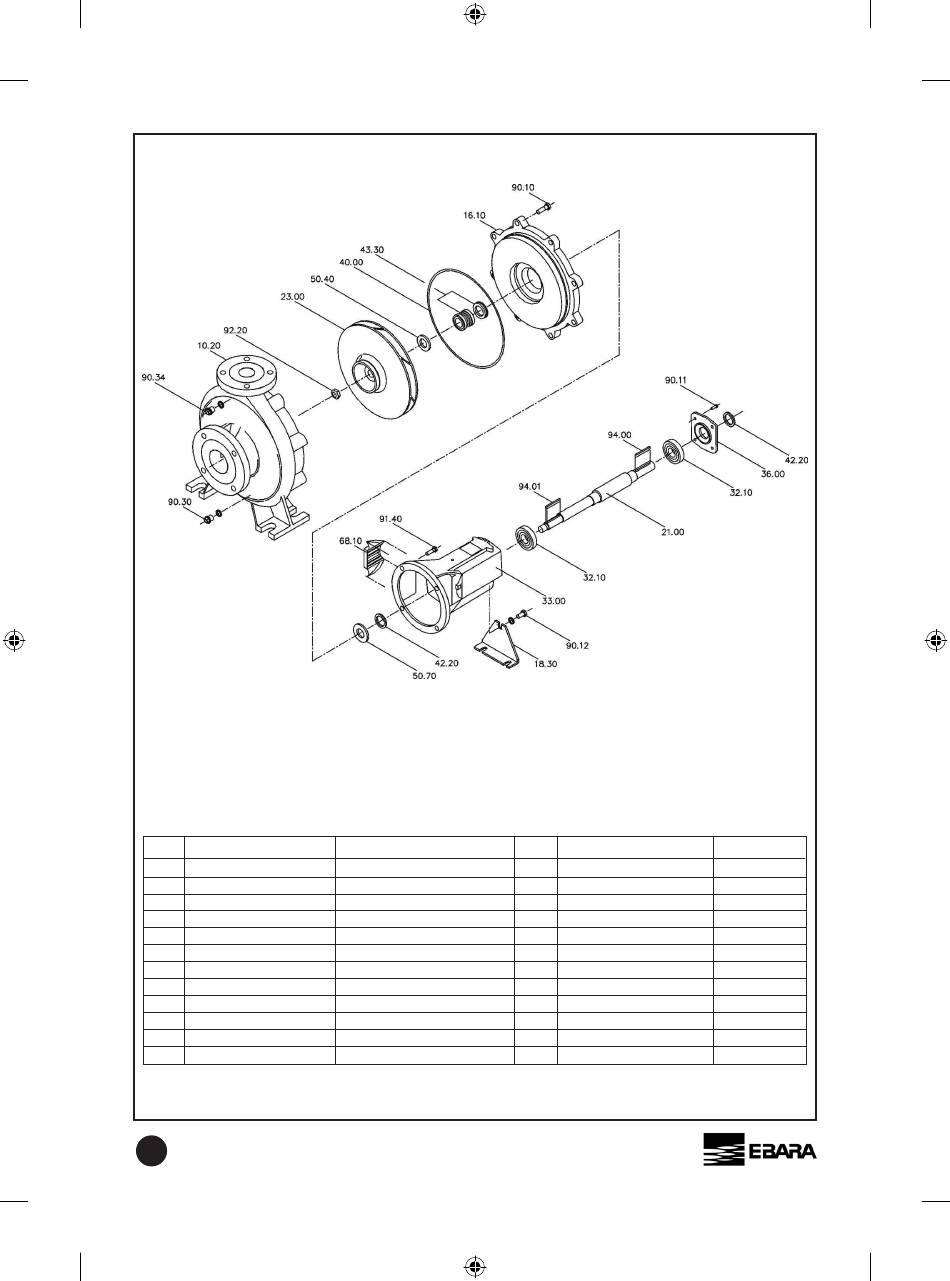

Fig. 5
MATERIALI
GHISA GG25
GHISA GG25
LAMIERA ST37
ACCIAIO INOX AISI 420
GHISA GG25
STD
GHISA GG25
GHISA GG25
KLINGER y
STD
SiC / CARBONE / EPDM
ACCIAIO INOX AISI 316
Nº PARTI
50.70 RONDELLA PARASPRUZZI GOMMA
68.10 SCHERMO PROTETTIVO
90.10 VITI TENUTA
90.11 TAPPO A VITE
90.12 TAPPO A VITE
90.30 VITE DEL PIEDINO
90.34 TAPPO DI SCARICO
91.40 VITE DI SOSTEGNO
92.20 DADO GIRANTE
94.00 LINGUETTA (FINE ASSE)
94.01 LINGUETTA
(ITALIANO)
MATERIALI
PLASTICA
STD
STD
STD
STD
STD
STD
OTTONE
STD
STD
