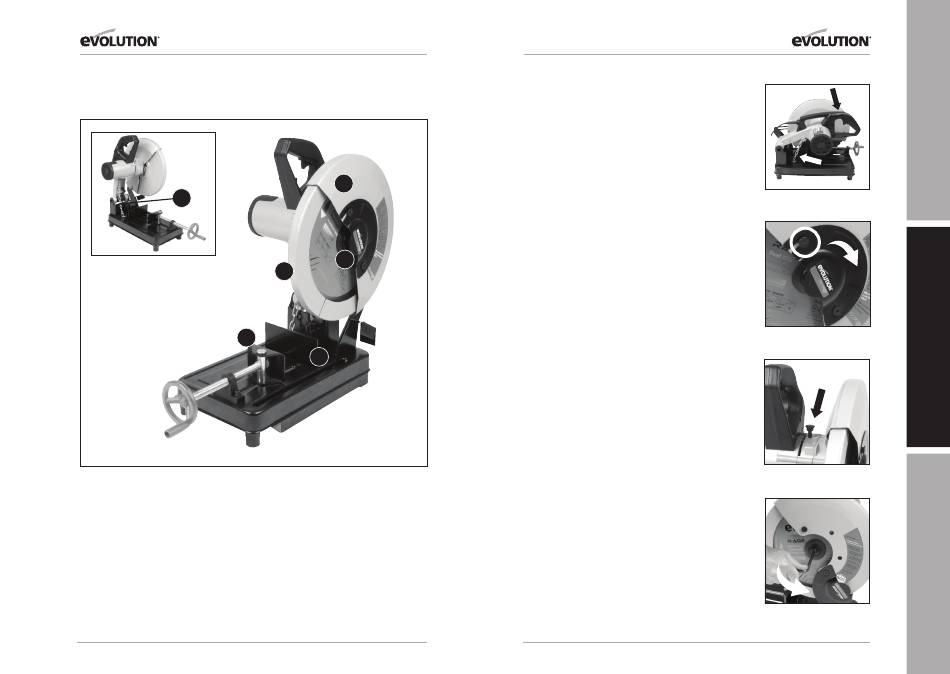

DESCRIPCIÓN GENERAL DE LA MÁQUINA
Un diagrama de las piezas se puede descargar desde www.evolutionpowertools.com.
6
2
1. Protección inferior de la hoja
2. Mordaza frontal giratoria
3. Mordaza trasera reposicionable
4. Protección superior de la hoja
5. Protección del eje
6. Cadena de aguante
36
www.evolutionpowertools.com
4
5
1
3
www.evolutionpowertools.com
(5.5) PriMErOS PASOS - PrEPArACióN
SOLTAr la CABEZA DE COrTE
La cabeza de corte se colocará automáticamente
en la posición superior una vez que se haya soltado
de la posición de bloqueo inferior.
Cómo soltar la cabeza de corte de la
posición de bloqueo inferior: (<5.5)
• Presione cuidadosamente hacia abajo la cabeza de corte.
• Desenganche la cadena de bloqueo inferior del enganche
de bloqueo inferior. (Fig. 1). Permita que la cabeza de
corte suba a su posición superior.
Nota: Recomendamos que cuando no esté usando la
máquina, bloquee la cabeza de corte en su posición inferior
enganchando la cadena de bloqueo inferior en el enganche
de bloqueo inferior.
(5.1) iNSTALAr o DESMONTAr una hOJA
ADVErTENCiA: Utilice solo hojas Evolution originales
o aprobadas por Evolution que hayan sido diseñadas para
esta máquina. Asegúrese de que la velocidad máxima
de la hoja es compatible con la máquina.
ADVErTENCiA: Realice esta operación tan solo cuando
la máquina esté desconectada de la alimentación.
Nota: Se recomienda que el operario considere llevar guantes
protectores cuando manipule la hoja durante la instalación
o cuando cambie la hoja de la máquina. (<5.1)
(5.6) Desmontar una hoja:
• Asegúrese de que la cabeza de corte está en posición superior.
• Suelte el tornillo estrella que asegura la protección del eje y gire
la protección hacia arriba para ver el eje de la máquina. (Fig. 2)
• Ponga el seguro del eje pulsando el botón del seguro
del eje. (Fig. 3)
• Use la llave hexagonal proporcionada para aflojar
el tornillo del eje. (Fig. 4)
37
A
EN
B
Fig. 1
ES
Fig. 2
Fig. 3
FR
Fig. 4
