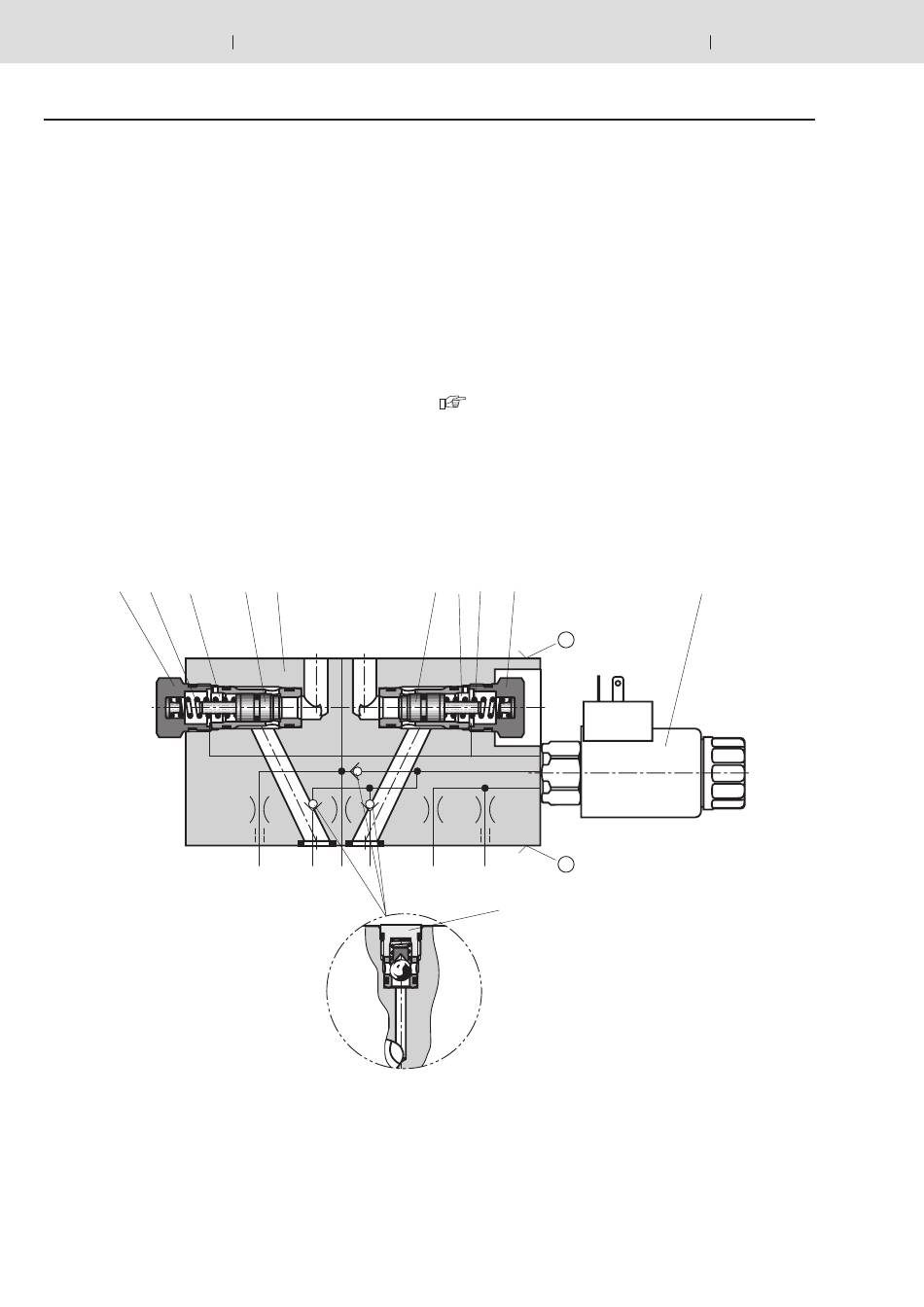

Fonctionnement, coupe
Généralités
Les distributeurs du type SEH sont des distributeurs à clapet
à commande électro-hydraulique. En fonction du modèle com-
mandé, un ou deux canaux peuvent être activés ou désactivés.
Le distributeur se compose essentiellement du boîtier (1), du
kit de montage à clapet anti-retour à déverrouillage hydrau-
lique (2), du distributeur pilote (3) et du bouchon obturateur
pour l'alimentation d'huile de commande. Le distributeur peut
être traversé indépendamment du sens et est ouvert ou ver-
rouillé sans fuite en fonction de la position de commutation du
distributeur pilote et des conditions de pression dans le distri-
buteur principal.
2
4
5
Type M-Z4SEH 10 ...
① = côté appareil
② = côté embase
6
1
A
B
X
A
P
B
T1
Fonctionnement
Le fonctionnement du distributeur dépend de la pression. La
force du ressort de pression (4) et la force de pression dans
l'espace de commande (5) agissent dans le sens de ferme-
ture et les forces de pression dans les canaux A et B agissent
dans le sens d'ouverture du tiroir du distributeur (6) avec étan-
chement du tiroir. Le sens d'action de la force résultant des
forces d'ouverture et de fermeture détermine la position de
commutation des kits de montage à clapets anti-retour (2). La
mise sous et hors pression de commande s'effectue via le dis-
tributeur pilote (3) en fonction de l'alimentation d'huile de com-
mande sélectionnée. L'alimentation d'huile de commande se
fait via la pression la plus élevée respective depuis les canaux
A, B, P ou X et est sécurisée via un clapet anti-retour (7).
Remarque!
Équipement en injecteurs et bouchons, voir page 12
Alimentation d'huile de commande, voir page 11.
Symboles, voir page 3.
6
5
4
2
1
Y
2
7
M-Z4SEH RF 22069/05.11
