Interface RS232C

Interface suivant normes EIA RS-232-C, DIN 66020
Ces normes concordent avec les recommandations CCITT V.24 et V.28.
On distingue deux types d'instruments, à savoir:
- DTE (équipement terminal de données), par exemple téléscripteur,
imprimante
- DCE (équipement de transfert de données), par exemple modem, émetteur.

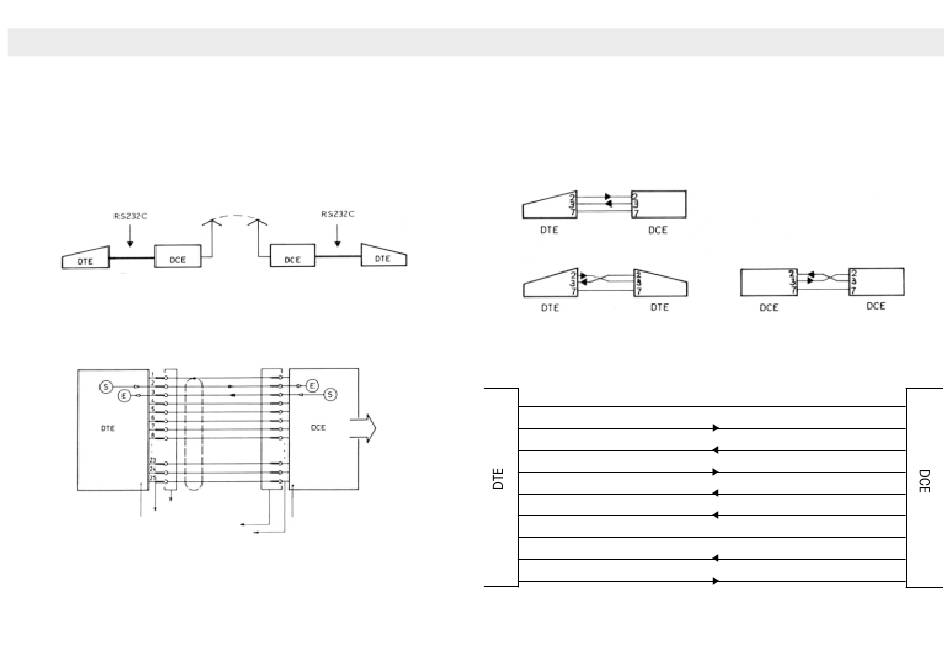

A l'origine l'interface RS232C a été conçue pour faire la liaison entre les
terminaux et les transmetteurs de données. Les lignes et les signaux correspon-
dent à cette configuration, toujours utilisée de nos jours.
Câble de données
Terminal
(Par exemple Connecteur câble
téléscripteur)
Connecteur châssis
Connecteur câble
Connecteur châssis
- Un DTE envoie ses données depuis la connexion 2
(dans le sens DTE ¡ DCE)
- Un DCE envoie ses données depuis la connexion 3
(dans le sens DCE ¡ DTE)
Interfaces
Transmetteur de données
(Par exemple modem,
émetteur, ordinateur.)
Sur les courtes distances où les instruments de transfert se révèlent inappropriés,
l'interface RS232C est utilisée aussi pour toute combinaison de deux appareils,
autrement dit, il est parfaitement possible de combiner DTE - DTE et DCE - DCE.
Cela permet de supprimer de nombreux signaux et lignes. On peut établir une
configuration minimale avec deux lignes seulement (fonctionnement unidirec-
tionnel) ou avec trois lignes (fonctionnement bidirectionnel).
En dehors des lignes d'interface précitées, nous indiquons ci-après les lignes
poignée de mains les plus courantes.
1 Protective Ground
2 Transmit Data
3 Receive Data
4 Request to Send
5 Clear to Send
6 Data Set Ready
7 Signal Ground
8 Data Carrier Detect
20 Data Terminal Ready
Terre de protection
TxD Emission de données
RxD Réception de données
RTS Demande pour émettre
CTS Prêt pour émettre
DSR Poste de données prêt
Terre de signaux
DCD Dét. du porteur de d.
DTR Terminal de donn. prêt
1
2
3
4
5
6
7
8
20
