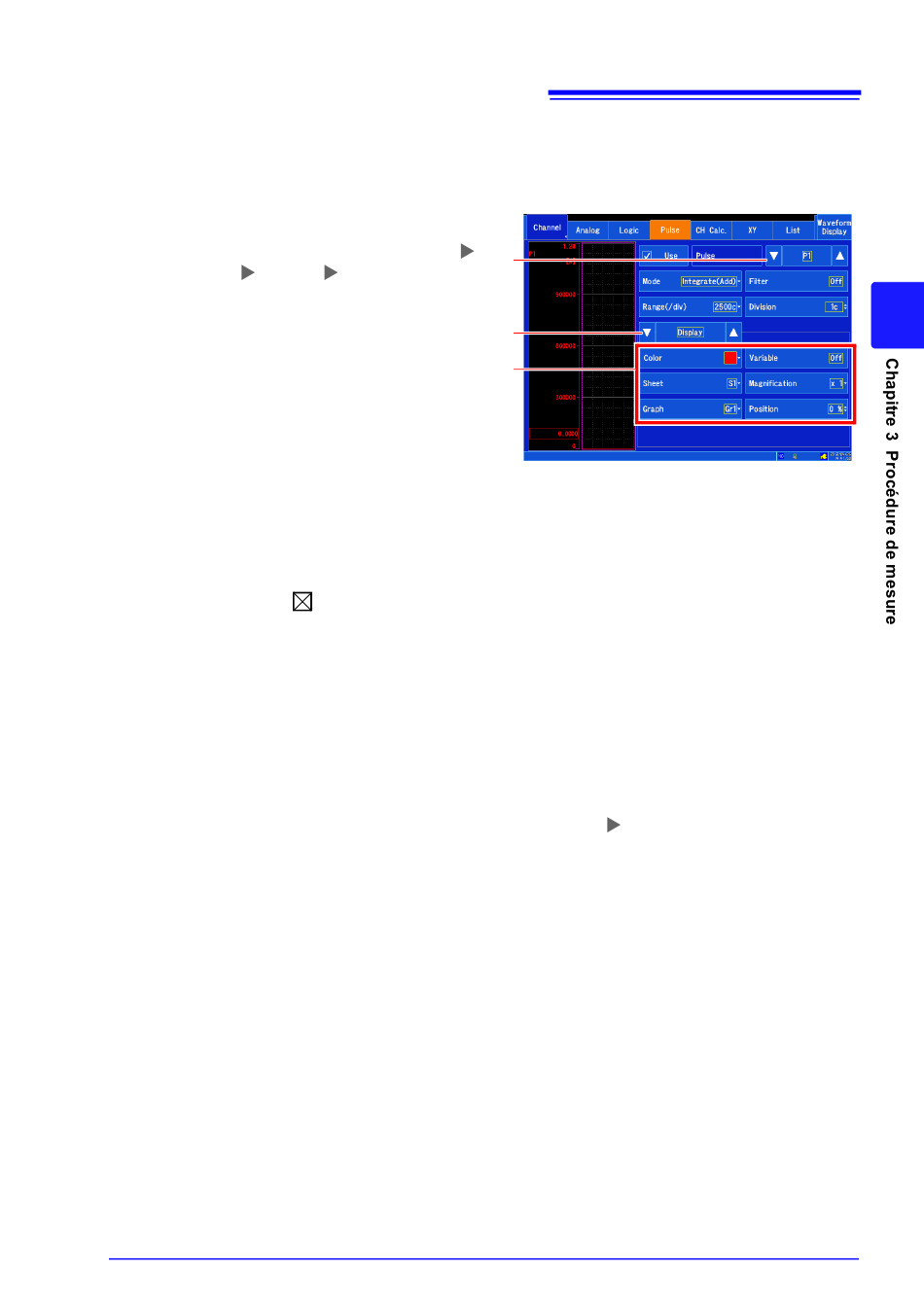

Configuration des autres réglages d'affichage d'onde (si nécessaire)
Vous pouvez également modifier les données mesurées après la mesure.
1
Ouvrez l'écran.
[Waveform Display]/[Setting Display]
[Channel]
[Pulse]
2
Sélectionnez le canal à configurer.
3
Réglez les paramètres à modifier.
Les réglages disponibles varient en fonction du
module d'entrée utilisé.
[Color]
Sélectionne la couleur utilisée pour afficher l'onde du
canal. Vous pouvez également sélectionner la même
couleur que celle d'autres canaux. Pour cacher
l'onde, sélectionnez
[Sheet]
Sélectionne la page à afficher. Vous pouvez
assigner l'onde à quatre pages maximum.
Voir
:«Configuration de la présentation de l'écran»
(p. 62)
«Passage d'une page à l'autre» (p. 128)
[Graph]
Sélectionne le graphique à afficher. Vous pouvez
assigner l'onde à quatre graphiques maximum sur
l'écran.
Voir
:«Assignation de canaux aux graphiques
(analogiques, d'impulsion et de calcul
intercanal)» (p. 65)
[Display]
.
HIOKI MR8875A985-04
3.5 Réglage des canaux d'entrée
2
1
3
[Variable]
Règle le facteur de zoom en fonction des besoins.
Voir
:«6.6 Fonction variable (Configuration libre de
l'affichage d'onde)» (p. 157)
[Magnification]
(Axe vertical [axe de tension])
Règle dans quelle mesure agrandir ou réduire l'axe
vertical (axe de tension) pour chaque canal. Le
grossissement et la compression sont réalisés par
rapport à la position du zéro. La résolution de la
mesure n'est pas affectée.
Voir
:«Agrandissement et réduction de l'axe vertical
(axe de tension)» (p. 121)
[Position]
Modifiez la valeur.
Règle la position d'affichage du 0. (p. 70)
Voir
:«6.2 Modification et saisie de valeurs» (p.
143)
77
