68

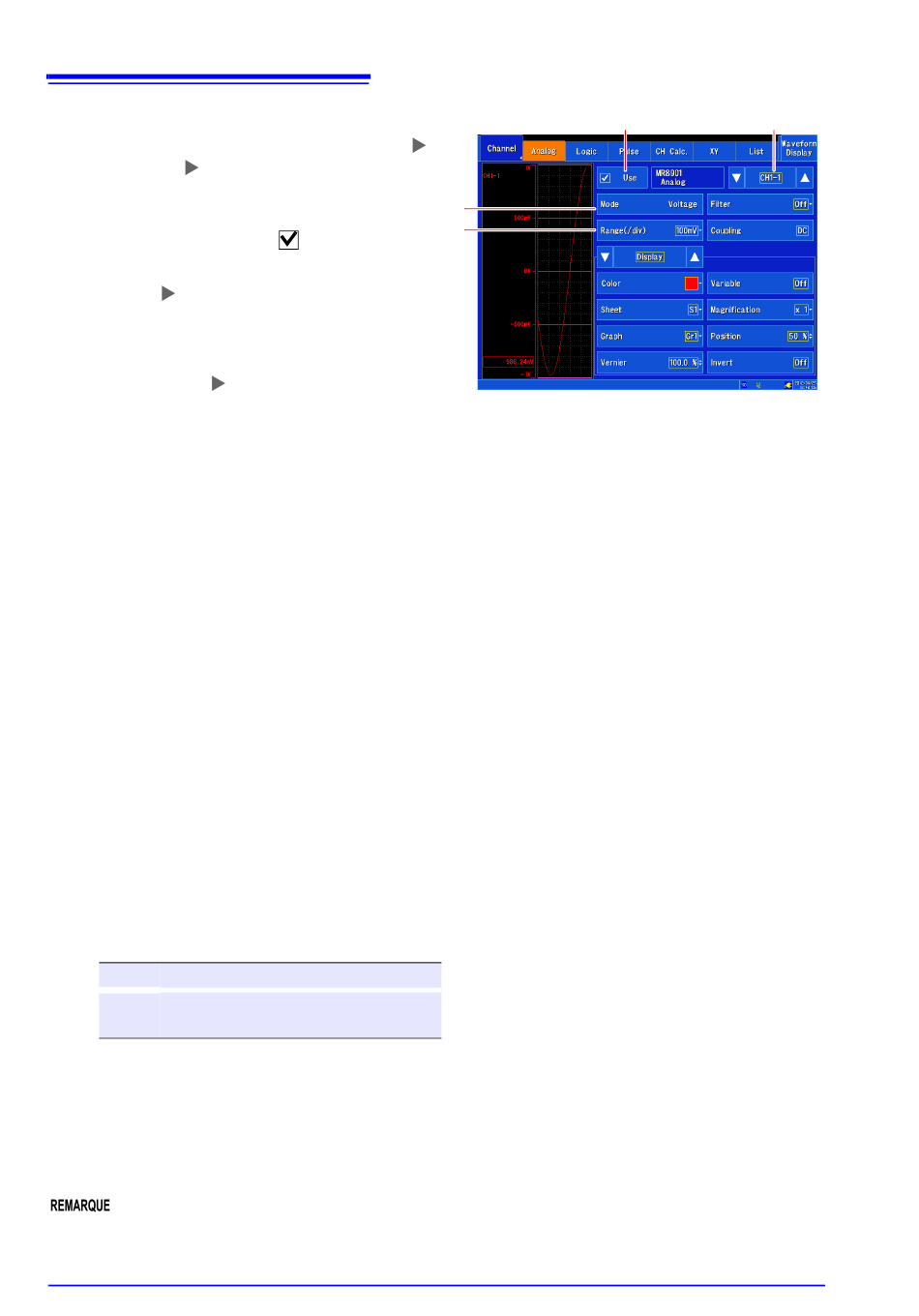

3.5 Réglage des canaux d'entrée
1
Ouvrez l'écran.
[Waveform Display]/[Setting Display]
[Channel]
[Analog]
2
Sélectionnez le canal à configurer.
3
Réglez
[Use]
sur On (
(Réglage initial : On)
4
[Mode]
Touchez pour vous déplacer.
Réglez le mode de mesure.
(Les modes disponibles varient en fonction du module
d'entrée utilisé. (p. 162))
5
[Range(/div)]
liste.
Réglez la gamme d'axe vertical (axe de tension). La
valeur de réglage indique la valeur de tension pour
chaque unité sur l'axe vertical. Pour plus
d'informations sur la gamme de réglage valide,
consultez les spécifications des modules d'entrée
individuels (p. 329).
Module pleine échelle :
Voir
:«Résolution en pleine échelle (LSB) du module
d'entrée avec différents facteurs de zoom de
l'axe vertical» (p. 70)
Lorsque la fonction variable (p. 157) est activée, la
taille de l'onde sur l'écran ne change pas lorsque la
gamme de l'axe vertical (axe de tension) est modifiée.
6
Configurez d'autres réglages si
nécessaire.
Les réglages disponibles varient en fonction du
module d'entrée utilisé.
[Coupling]
(Module analogique modèle MR8901 et module
analogique modèle MR8905 uniquement)
Les réglages disponibles varient en fonction du
module d'entrée utilisé.
Réglez la méthode de couplage du signal d'entrée.
Réglez la méthode de couplage du module d'entrée.
Généralement le couplage DC doit être utilisé.
∗ :
Sélectionner (
Réglage initial)
∗
Mesure le signal d'entrée.
DC
GND
Réduit le signal à la terre (ce qui vous
permet de vérifier la position du zéro).
[Filter]
Configurez le filtre interne du module d'entrée. Cette
fonction offre une manière efficace de supprimer des
composantes inutiles du signal haute fréquence. Les
réglages de filtre disponibles varient en fonction du
type de module utilisé. Réglez en fonction des
caractéristiques d'entrée.
Avant d'utiliser le [Filter], vérifiez que l'onde ne dépasse pas la gamme avec le
[Off].
).
Sélectionnez dans la
HIOKI MR8875A985-04
3
4
5
Lorsque la gamme est dépassée
Lorsque le signal dépasse la gamme qui peut être
mesurée en utilisant la gamme réglée, la valeur
mesurée indique « +OVER » ou « -OVER. » Modifiez
la gamme de l'axe vertical (axe de tension) sur une
sensibilité inférieure.
Conversion de valeurs
Vous pouvez convertir et afficher des valeurs avec la
fonction de graduation.
Voir
:«Réglages de graduation de canal analogique
(module d'entrée)» (p. 148)
À propos du modèle de filtre Module
Tension/Température MR8902
Pour réaliser la mesure haute précision avec peu de
variations, il est recommandé de régler la fréquence
sur 50 Hz ou 60 Hz pour respecter la fréquence
d'alimentation du réseau. La différence des temps de
mesure entre les canaux augmente lorsque la
fréquence est réglée sur 50 Hz ou 60 Hz, mais ce
temps peut être réduit en réglant la fréquence sur Off
(produisant une différence de temps d'environ 500
pour les canaux proches ou 10 ms pour tous les
canaux).
2
μ
s
[Filter]
réglé sur
