Configuration des autres réglages d'affichage d'onde (si nécessaire)
Vous pouvez modifier les données mesurées après la mesure.
1

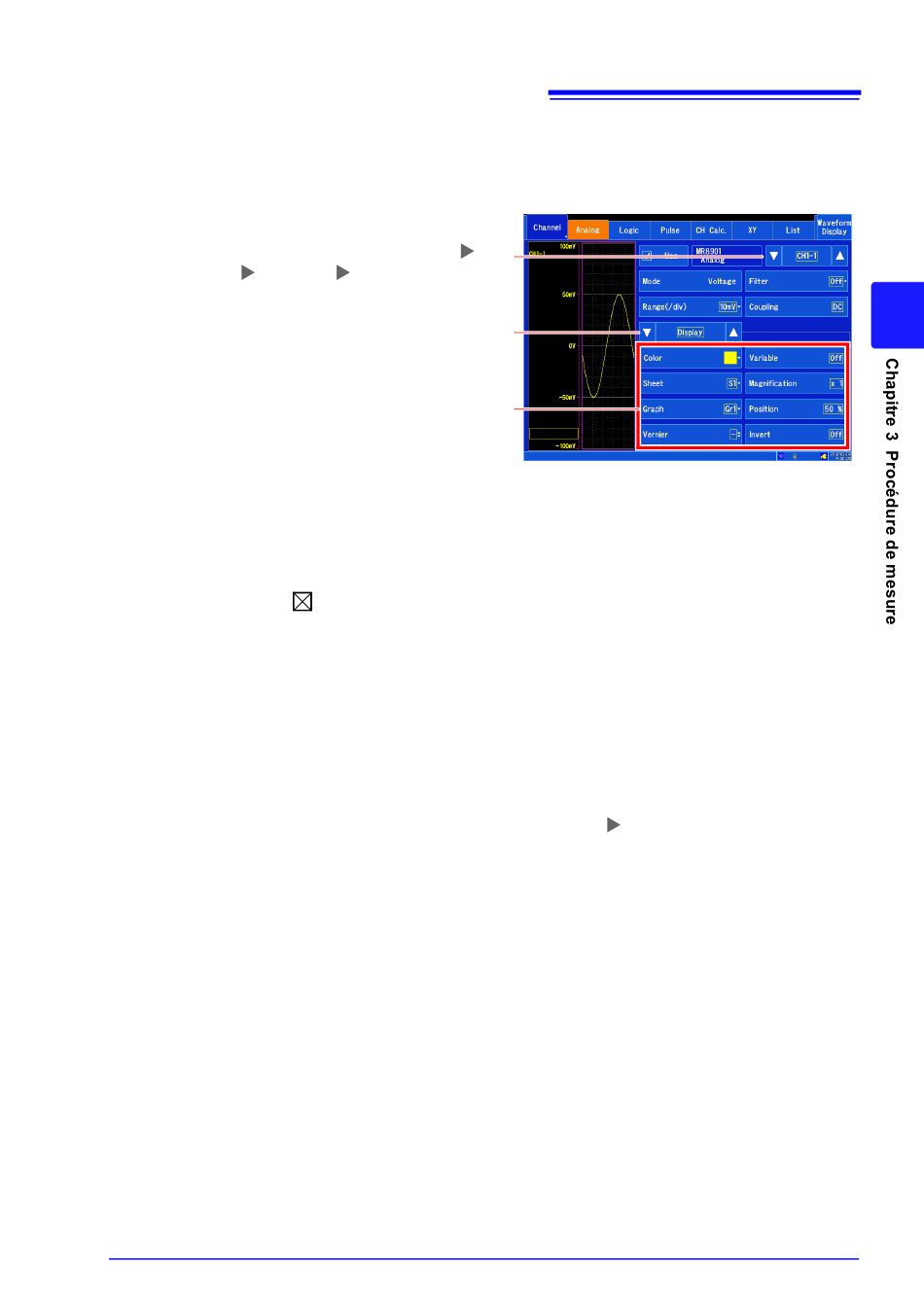

Ouvrez l'écran.
[Waveform Display]/[Setting Display]
[Channel]
[Analog]
2
Sélectionnez le canal à configurer.
3
Modifiez les réglages souhaités.
[Color]
Sélectionne la couleur utilisée pour afficher l'onde du
canal. Vous pouvez également sélectionner la même
couleur que celle d'autres canaux. Pour cacher
l'onde, sélectionnez
[Sheet]
Sélectionne la page à afficher. Vous pouvez
assigner l'onde à quatre pages maximum.
Voir
:«Configuration de la présentation de l'écran»
(p. 62)
«Passage d'une page à l'autre» (p. 128)
[Graph]
Sélectionne le graphique à afficher. Vous pouvez
assigner l'onde à quatre graphiques maximum sur
l'écran.
Voir
:«Assignation de canaux aux graphiques
(analogiques, d'impulsion et de calcul
intercanal)» (p. 65)
[Vernier]
Affine l'onde de tension d'entrée lorsque vous la
surveillez (réglage d'affichage uniquement). Cette
fonction vous permet de régler facilement l'amplitude
lors de l'enregistrement de quantités physiques en
utilisant le bruit, la température, l'accélération ou
d'autres capteurs, ce qui simplifie le travail de
calibrage.
Voir
:«6.7 Affinement des valeurs d'entrée (fonction
Vernier)» (p. 159)
[Display]
.
HIOKI MR8875A985-04
3.5 Réglage des canaux d'entrée
2
1
3
[Variable]
Règle le facteur de zoom en fonction des besoins.
Voir
:«6.6 Fonction variable (Configuration libre de
l'affichage d'onde)» (p. 157)
[Magnification]
(Axe vertical [axe de tension])
Règle dans quelle mesure agrandir ou réduire l'axe
vertical (axe de tension) pour chaque canal. Le
grossissement et la compression sont réalisés par
rapport à la position du zéro. La résolution de la
mesure n'est pas affectée.
Voir
:«Agrandissement et réduction de l'axe vertical
(axe de tension)» (p. 121)
[Position]
Modifiez la valeur.
Règle la position d'affichage du niveau 0 V.(p. 70)
Si le niveau d'entrée de 0 V s'est déplacé, procédez
au réglage du zéro.
Voir
:«2.6 Exécution du réglage du zéro» (p. 45)
«6.2 Modification et saisie de valeurs» (p.
143)
[Invert]
Inverse l'onde lorsque les valeurs positive et
négative sont inversées.
Voir
:«6.8 Inversion d'ondes» (p. 160)
69
