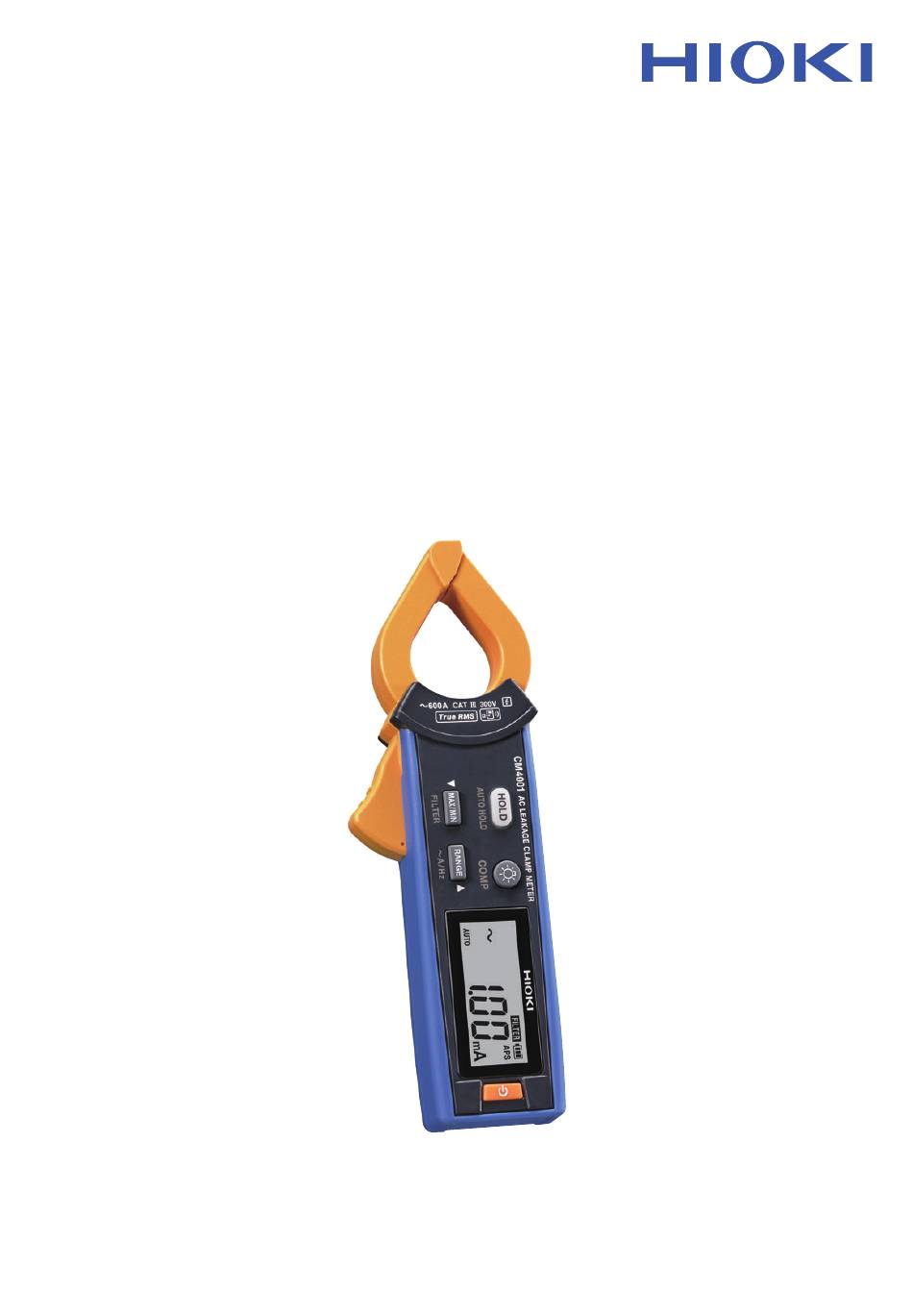

- Page 1 CM4001 Complet PINCE MULTIMÉTRE DE COURANT DE FUITE AC LEAKAGE CLAMP METER Oct. 2024 Revised edition 1 CM4001A967-01 (A963-01) HIOKI CM4001A967-01...
- Page 2 HIOKI CM4001A967-01...
- Page 3 Introduction Introduction Merci d'avoir acheté la Pince multimètre de courant de fuite Hioki CM4001. Afin d'en tirer les meilleures performances, veuillez d'abord lire ce manuel puis conservez-le à portée de main pour future référence. Consultez les manuels correspondant à votre usage.
- Page 4 La pince multimètre mesure deux courants en même temps, qui s'annulent l'un l'autre, ce qui donne 0 A. (2) Pincez le fil de terre Le courant qui fuit à travers les isolations de l'équipement de charge passe à la terre. Voir “Réalisation des mesures” (p.6) HIOKI CM4001A967-01...
- Page 5 Fonction de saisie directe de données de Z3210 à Excel (fonction HID) : Transférez les données mesurées directement vers Excel. Voir “Fonction de saisie directe de données de Z3210 à Excel (Fonction de saisie directe Excel, fonction HID)” (p.23) Principes de mesure Pour les principes de mesure, consultez les notes techniques de Hioki correspondantes. HIOKI CM4001A967-01...
- Page 6 Catégorie de mesure IV (CAT IV) Applicable aux circuits d'essai et de mesure raccordés à la source de l'installation principale basse tension du bâtiment. EXEMPLE : Mesures sur des équipements installés avant le fusible principal ou le disjoncteur dans l'installation du bâtiment. HIOKI CM4001A967-01...
- Page 7 Noms des pièces Noms des pièces Num. Becs de pince Levier Butée Touches de commande Panneau d'affichage Touche d'alimentation Numéro de série Couvercle des piles Trou de la sangle HIOKI CM4001A967-01...
- Page 8 Serrez l'appareil autour de l'objet à mesurer. Portez un équipement de protection approprié, par exemple des gants. Serrez l'appareil de manière à ce que l'objet à mesurer soit situé au centre de la pince. Lisez la valeur mesurée. HIOKI CM4001A967-01...
- Page 9 Serrez quatre fils ensemble en un faisceau dans le circuit triphasé à 4 fils. Même quand l'appareil ne peut pas être serré, vous pouvez mesurer le courant de fuite en utilisant le fil de terre de l'équipement à la place. HIOKI CM4001A967-01...
- Page 10 Si l'isolement du dispositif de charge s'est détérioré à l'emplacement dans le schéma, vous pouvez détecter le courant de fuite grâce à la mesure en serrant les fils en faisceau, pas à l'emplacement 5 mais à l'emplacement 4. HIOKI CM4001A967-01...
- Page 11 En fonction de l'ampleur du courant d'entrée, la pince peut produire un son en raison de la résonance ; toutefois, ceci n'affecte pas la mesure. Si vous ne pouvez pas détecter l'ampleur du courant d'entrée, désactivez la fonction de filtrage et démarrez la mesure en utilisant la gamme automatique ou la gamme de 600,0 A. HIOKI CM4001A967-01...
- Page 12 Exemple : Si 10,05 mA s'affiche dans la plage 60,00 mA, et 30,2 mA dans la plage 600,0 mA, prenez en compte 30,2 mA dans la plage 600,0 mA. Pour plus d'informations, visitez le site Web de GENNECT Cross. HIOKI CM4001A967-01...
- Page 13 La valeur mesurée ne fluctue pas au-delà de la gamme de variation pendant une certaine période. La valeur mesurée dépasse la valeur seuil. L'appareil continue de figer le relevé jusqu'à ce que les conditions de mémorisation automatique soient à nouveau remplies. HIOKI CM4001A967-01...
- Page 14 La gamme de variation et la valeur seuil peuvent varier en fonction de la gamme. Gamme Envergure de variation Valeur seuil 60,00 mA 600,0 mA 400 mesures ou moins 6,000 A 150 mesures 60,00 A 500 mesures ou moins 600,0 A HIOKI CM4001A967-01...
- Page 15 Chaque fois que vous appuyez sur la touche, un autre élément s'affiche. (Pour annuler, maintenez la touche MAX/MIN enfoncée pendant 1 s ou plus.) Pour figer les relevés, appuyez sur la touche HOLD. L'appareil mesure la valeur RMS. AVG signifie la valeur moyenne de toutes les valeurs mesurées. HIOKI CM4001A967-01...
- Page 16 Supérieure ou égale à +60,0 mA ou inférieure 60,00 mA Gamme de 600,0 mA 600,0 mA ou égale à -60,0 mA Supérieure ou égale à +0,600 A ou inférieure 6,000 A Gamme de 6,000 A ou égale à -0,600 A HIOKI CM4001A967-01...
- Page 17 Supérieure ou égale à +20,0 A ou inférieure 600,0 A Gamme de 600,0 A Auto ou égale à -20,0 A (Pour revenir à la mesure en cours, maintenez les touches MAX/MIN RANGE enfoncées simultanément pendant 1 s ou plus.) HIOKI CM4001A967-01...
- Page 18 MAX/MIN ou la touche RANGE pour régler la valeur seuil. Maintenir la touche enfoncée augmente ou diminue la valeur de façon continue. Appuyez sur la touche HOLD. La valeur seuil est confirmée, et l'appareil affiche l'écran de mesure. HIOKI CM4001A967-01...
- Page 19 Fonction de comparateur (COMP) Vidéo Détectez les problèmes plus rapidement avec une fonction de comparateur sur YouTube HIOKI CM4001A967-01...
- Page 20 à l'écran. Pour changer la valeur seuil Appuyez sur la touche MAX/MIN ou la touche RANGE pour revenir à l'écran de sélection de la valeur seuil (étape Appuyez sur la touche HOLD. L'appareil démarre la journalisation d'événements. HIOKI CM4001A967-01...
- Page 21 L'appareil affiche la valeur maximale depuis le début de l'enregistrement. Le rétro-éclairage rouge clignotant vous avertit que la valeur maximale dépasse la valeur seuil définie. Appuyez sur HOLD pour figer le relevé. Fin de la journalisation d'événements simples Passez en boucle les modes de l'appareil. HIOKI CM4001A967-01...
- Page 22 Le rétro-éclairage d'avertissement ne fonctionne que pour la valeur mesurée actuelle. Le rétro-éclairage d'avertissement ne fonctionne pas pour la valeur figée et les valeurs enregistrées des fonctions affichées MAX, MIN, AVG, PEAK MAX et PEAK MIN. HIOKI CM4001A967-01...
- Page 23 Branchez l'adaptateur sans fil Z3210 (en option) à l'appareil. Installez GENNECT Cross sur votre dispositif mobile. Allumez l'appareil, puis maintenez les touches HOLD MAX/MIN enfoncées simultanément pendant 1 s ou plus. La fonction de communications sans fil est activée. clignote : communication en cours s'affiche : fonction sans fil activée HIOKI CM4001A967-01...
- Page 24 1 minute, redémarrez GENNECT Cross et l'appareil. Choisissez une fonction de mesure pour effectuer la mesure. Mesure générale Graphique de forme d'ondes, FFT Fonction photo/dessin Journalisation d'événements Voir “Fonction de journalisation d'événements (EVENT)” (p.23) Journalisation Comparateur Analyse harmonique HIOKI CM4001A967-01...
- Page 25 Voir “Mémorisation automatique” (p.11) HID OFF Si vous souhaitez utiliser GENNECT Cross, désactivez la fonction HID. Le réglage de l'activation ou de la désactivation de la fonction HID n'est pas enregistré dans l'appareil, mais dans le Z3210. HIOKI CM4001A967-01...
- Page 26 Le réglage HID est commuté, et l'appareil est automatiquement éteint. Si la fonction HID ne peut pas être activée Utilisez la fonction de mise à jour du micrologiciel de GENNECT Cross (1.8 ou supérieure) pour mettre à jour le Z3210. HIOKI CM4001A967-01...
- Page 27 1. Utilisez le réglage Bluetooth de votre dispositif mobile pour supprimer l'appareil. 2. Désactivez la fonction HID du Z3210. 3. Utilisez le réglage GENNECT Cross de l'appareil pour reconnecter l'appareil. Pour des informations détaillées, veuillez consulter le site Web du Z3210. HIOKI CM4001A967-01...
- Page 28 HIOKI CM4001A967-01...
