ProMinent DULCOTEST PER 1-mA-50 ppm Mode D'emploi page 76

Montaje
Cápsula de la
membrana
Montar la cápsula
de la membrana
Junta de manguera
76

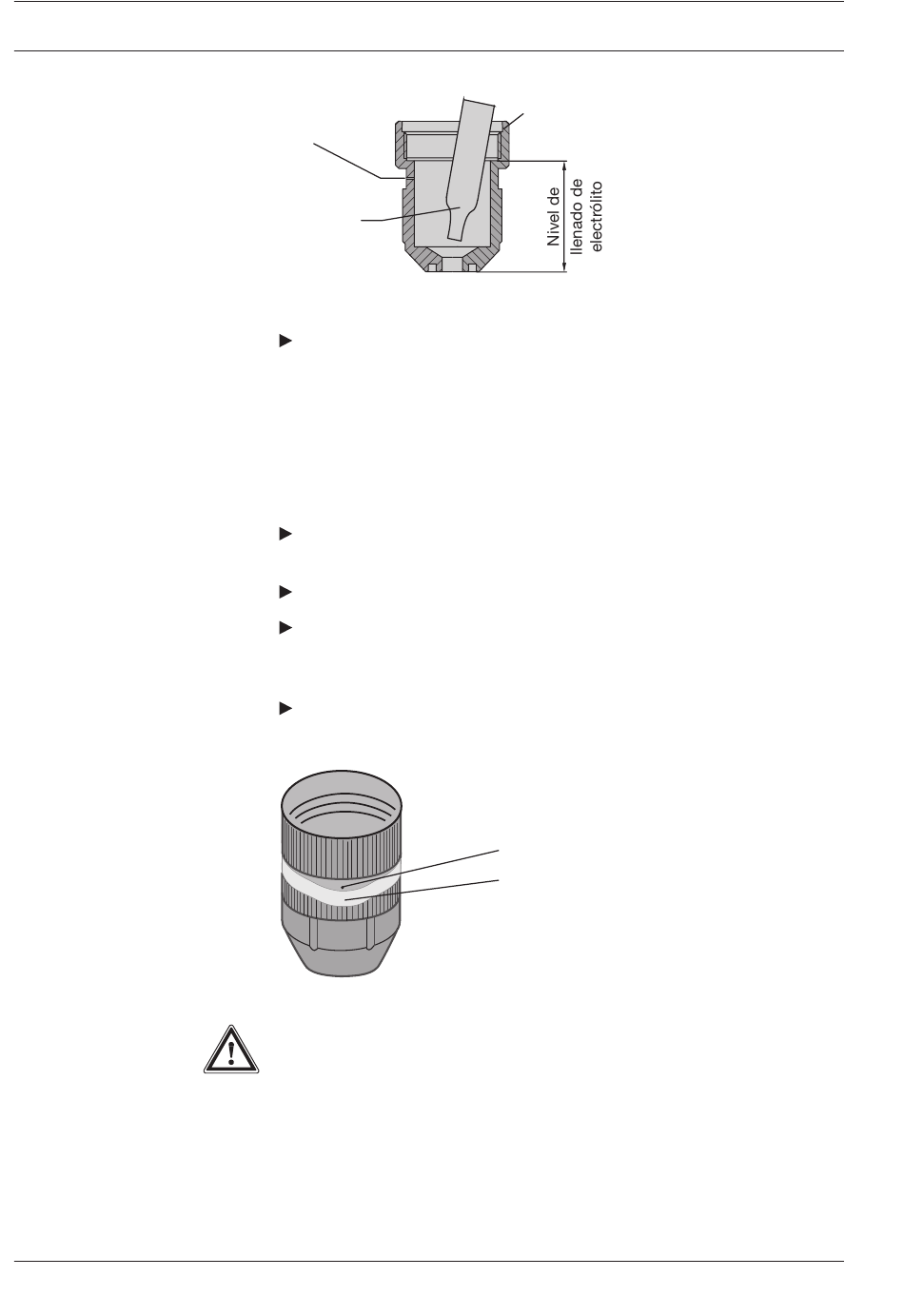

Fig. 3
Orificio de
salida del
aire
Pipeta
Introducir la uña del dedo en la hendidura semirredonda de la
cápsula de membrana (aquí se encuentra el orificio de desairea-
ción) debajo de las dos juntas de manguera y empujar las juntas
de manguera hacia abajo hasta que sea visible el orificio de
desaireación, que tiene el tamaño de la punta de un alfiler (ver
fig. 4) y sujetarlas. Al enroscar debe poder salir sin impedimento
el electrolito sobrante a través del orificio de desaireación (ver
fig. 4), para que la membrana no sufra daños por sobrepresión.
Poner el portaelectrodos vertical sobre la cápsula de membrana
llena.
No tapar el orificio de desaireación con los dedos.
Atornillar el portaelectrodos a mano hasta el tope en la cápsula
de membrana, de modo que no se vea ningún espacio libre entre
la cápsula de membrana y el portaelectrodos.
Introducir las juntas de manguera de nuevo a tope en la ranura
de la cápsula de membrana.
Fig. 4
ATENCION
• Antes de montar el sensor en el grupo de paso evacuar la
presión de la instalación. Cerrar los grifos de cierre antes y
después del transmisor de paso.
• Introducir y extraer el sensor sólo lentamente del transmisor
de paso.
• ¡No sobrepasar la presión de trabajo máxima permitida de
1 bar!
Cápsula de
la membrana
Orificio de desaireación
Juntas de manguera
ProMinent ®
