Remplacement de la garniture de joint dans le vérin de basculement

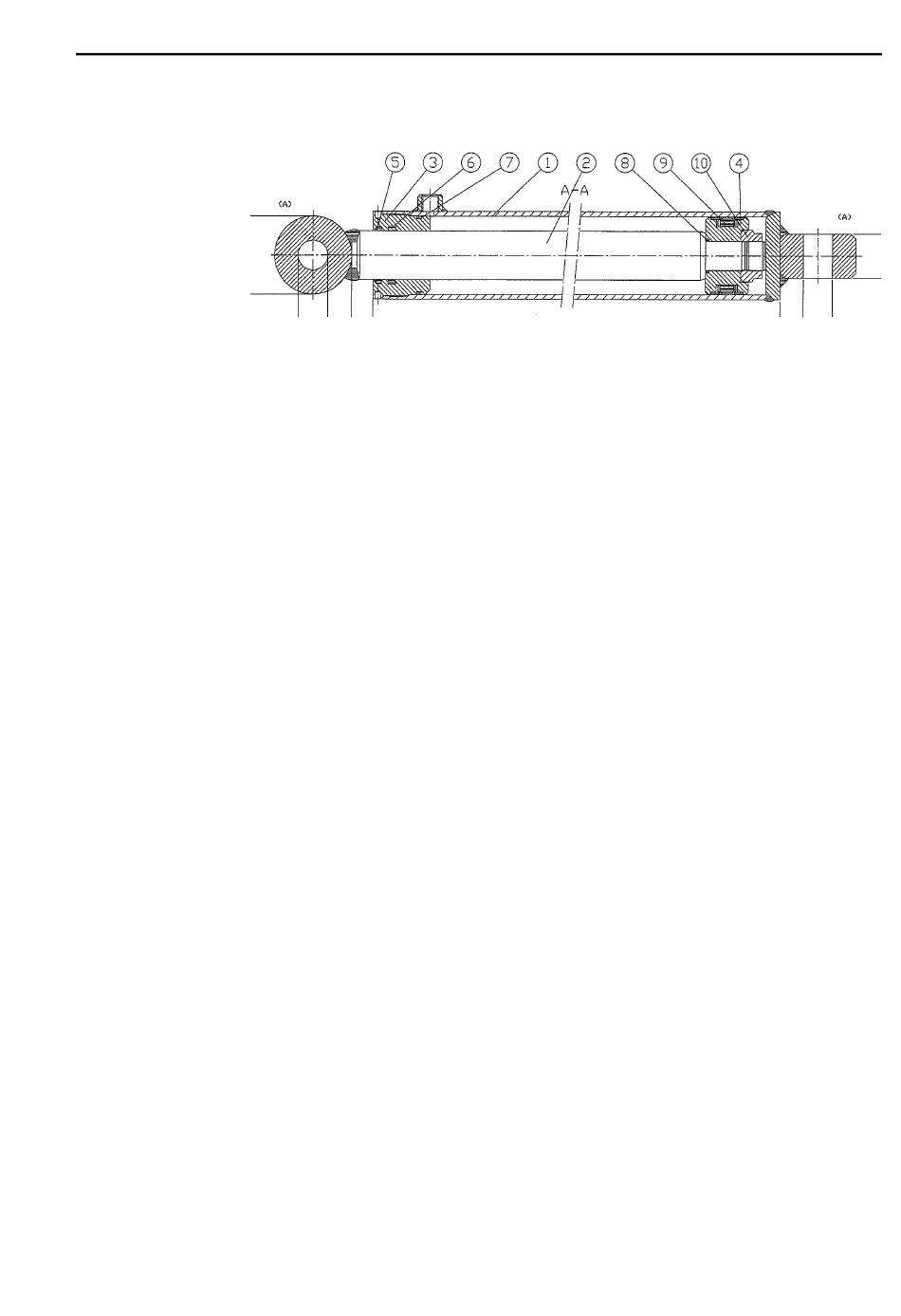

Fig. 21
1. Videz l'huile contenue dans le cylindre en compressant et en décompressant
délicatement le piston.
2. Mettez le piston en position neutre, puis dévissez la partie supérieure (pos. 3)
du tube du cylindre (pos. 1). Il faut utiliser un outil spécial pour démonter la
partie supérieure. Si la partie supérieure reste solidement fixée, il peut s'avérer
efficace de réchauffer la partie antérieure de la partie supérieure. Quand la
partie supérieure est dévissée du tube du cylindre, tirez le piston vers la partie
supérieure puis tirez la bielle hors du tube du cylindre (pos. 1).
3. Dévissez l'écrou de serrage (pos. 10) qui retient le sabot de la rondelle (pos.
(pos 4).
4. Démontez le sabot de la rondelle (pos. 4) de la bielle (pos. 2).
5. Démontez la partie supérieure (pos. 3) de la bielle (pos. 2).
6. Démontez les joints dans la partie supérieure (pos. 5+6+7+8+9) ainsi que le
sabot de la rondelle.
7. Nettoyez toutes les pièces et vérifiez qu'il n'y ait pas de copeaux, de pinçures,
etc. En cas de présence de rouille autour du joint racleur (pos. 5) dans la partie
supérieure, il faut l'ôter.

Montage

1. Le montage de nouveaux joints (pos.5+6+7+8+9) se fait dans la partie
supérieure et le sabot de la rondelle.
2. Graissez le filetage de la partie supérieure (pos. 3) ainsi que le tube du cylindre
(pos. 1) avec de l'huile.
3. Montez la partie supérieure (pos. 3) sur la bielle.
4. Montez le sabot de la rondelle (pos. 4) et serrez l'écrou de serrage qu'il faut
fixer avec de la Loctite. Soyez particulièrement attentif à la propreté parfaite du
filetage ; aucune trace d'huile ou d'impureté quelconque ne doit subsister avant
l'application de Loctite. Il est impératif que le cylindre ne soit pas rempli d'huile
pendant 12 heures après l'application de Loctite.
5. Graissez le dernier joint de la rondelle qui rentre en contact avec le tube du
cylindre ainsi que l'intérieur de celui-ci avec de l'huile puis mettez le piston en
position neutre.
6. Montez la partie supérieure sur le tube du cylindre puis serrez.
7. Pour le montage du cylindre, consultez le chapitre « Remplacement du vérin de
basculement »
