Anneaux Crosskill
Veuillez noter le sens de rotation de
l'arbre.
Resserrez les boulons des bagues d'arrêt et desserrez-les plusieurs fois pour faire
en sorte que les boulons s'accrochent mieux à l'arbre.
Lors du montage de l'arbre avec les paliers, veillez à tourner les paliers de telle
manière que les raccords de graissage soient orientés vers l'arrière / haut. Cela
facilitera le graissage et protégera les raccords des projections de pierres.
Assurez-vous que les anneaux du rouleau soient séparés les uns des autres ainsi
que du sens de rotation des anneaux Crosskill. On termine toujours avec les petits
anneaux (trou le plus petit) aux extrémités de l'arbre (consultez la section
« Illustrations des pièces de rechange »)
POWERROLL

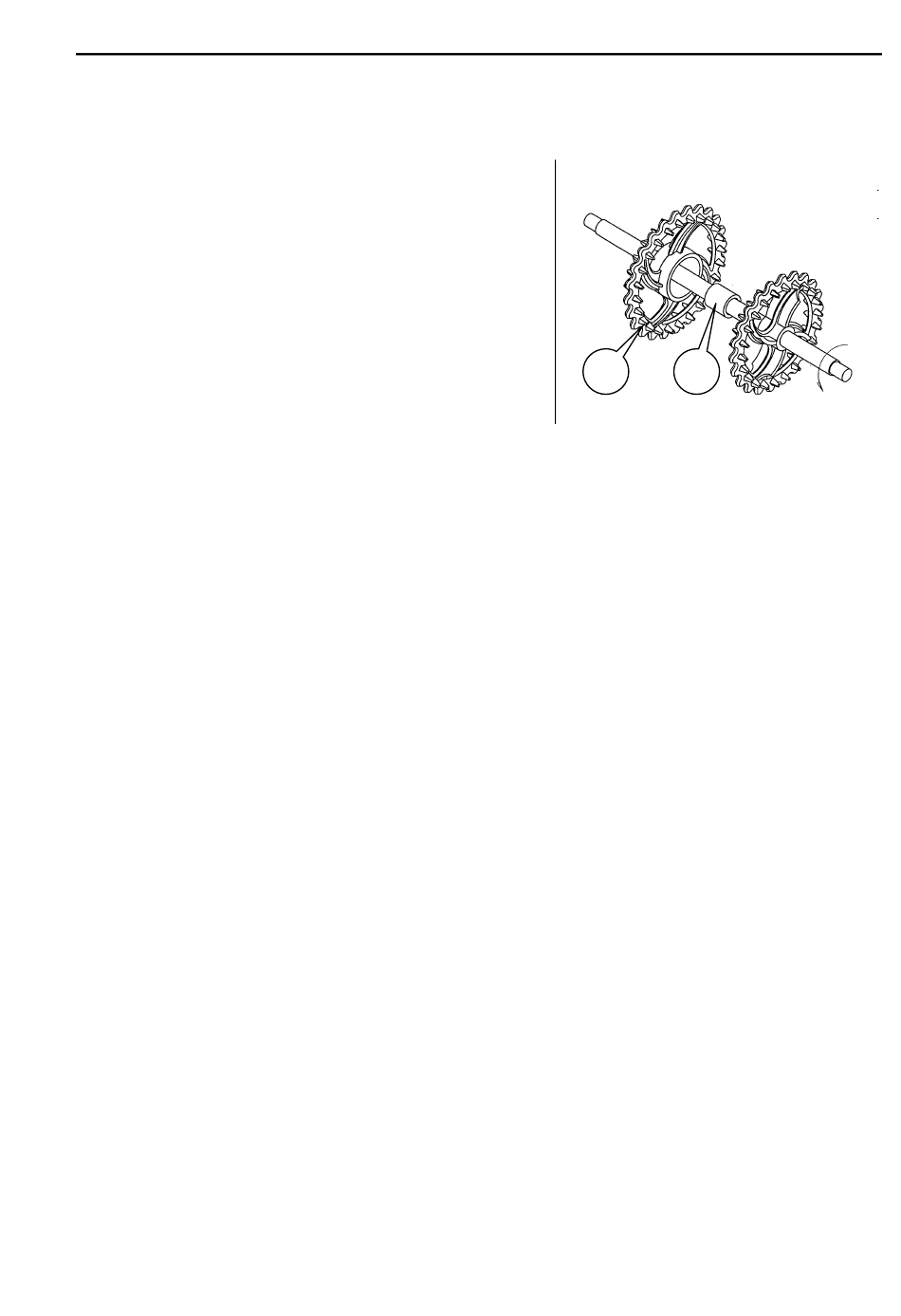

1. Le dernier rouleau externe
d'arrêt (Fig. , B) est flanqué
d'un petit anneau.
2. Montez le manchon (A)
3. Montez le grand anneau (B)
4. Enfin, terminez avec un petit
anneau, puis placez un anneau
d'arrêt.
Fig. 26
B
A
Tromle midt
Rouleau
milieu
