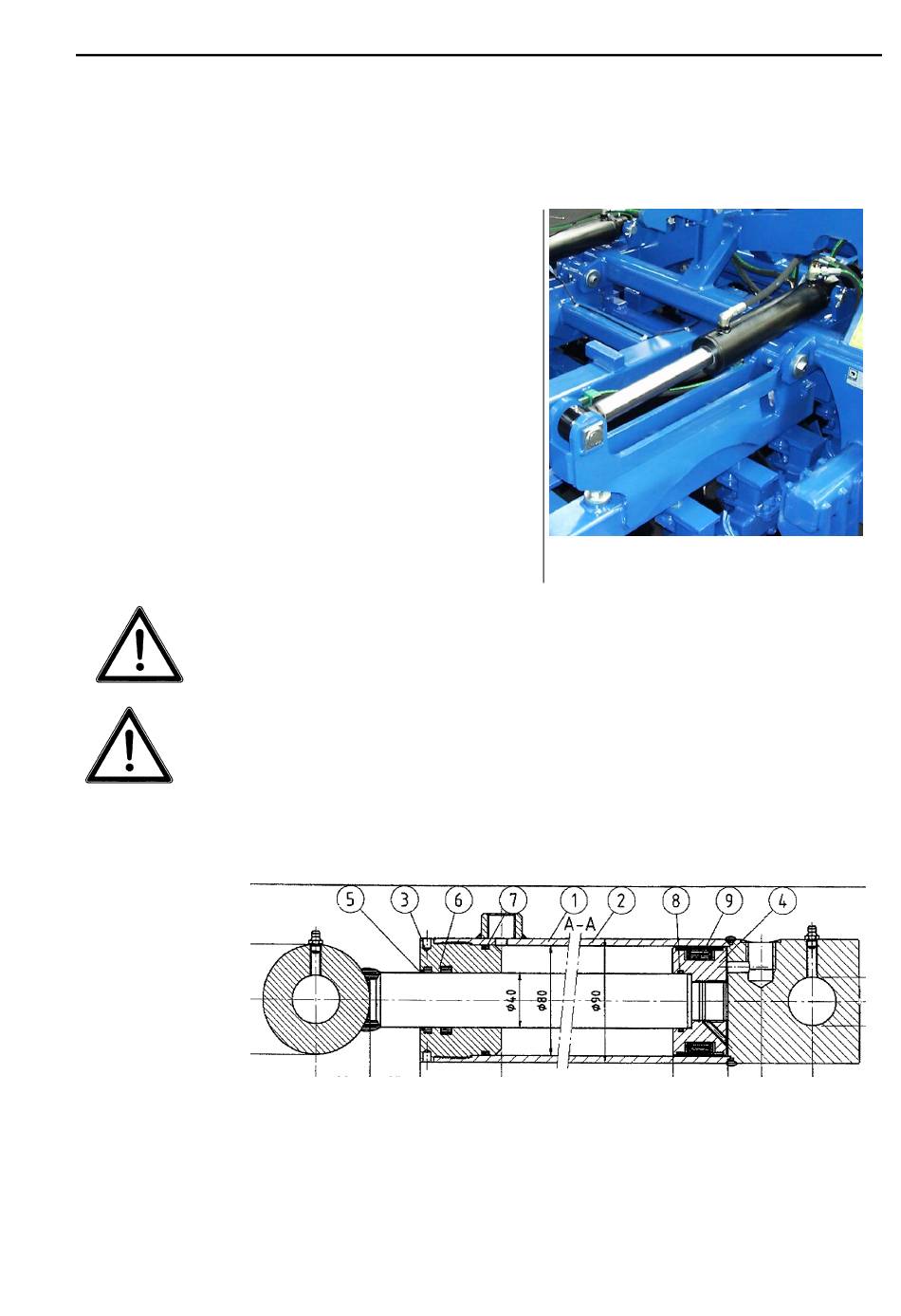

Rechange du vérin pour pliage et dépliage des sections latérales
La réparation se fait le MAXIDISC déplié et posé sur le sol.
1. Enlever la pression des
vérins. S'assurer que le
manomètre
aucune pression
2. Démonter les tuyaux.
3. Démonter goupilles et axes,
ensuite le vérin sera libre.
4. Monter le vérin nouveau ou
réparé. Sécuriser l'engrenage
de l'axe dans l'arrêt d'axe et
sécuriser les axes avec des
goupilles.
5. Monter les tuyaux. Après
montage, s'assurer qu'il n'y a
pas danger d'arrachage ou de
coincement des tuyaux.
Après montage, activer les vérins de pliage et dépliage jusqu'à ce qu'il y ait
course dans les vérins. Activer ensuite les vérins dans l'autre sens jusqu'à la
position de départ. Bouger les vérins de cette manière à plusieurs reprises.
Personne ne doit se trouver à l'intérieur du rayon d'action de l'outil.
Rechange du jeu d'étanchéité pour vérin de pliage et dépliage
Fig. 16
Vérin 80/40-350 (91805)
1. Pour démonter vérin voir "Rechange du vérin pour pliage et dépliage des
sections latérales"
2. Purger l'huile du vérin en avancant et reculant avec précaution le piston.
MAXIDISC
Fig. 15
ne
montre
Side 25
