4.2.2 Connexions du câble de signal
En se reportant à la figure 4.4 :
1. Montez un presse étoupe ou un raccord de gaine adapté à
A
l'entrée .
2. Faites passer l'extrémité côté transmetteur
C
signal à travers l'entrée A et branchez-la au bornier du
D
transmetteur . Maintenez en place avec le presse étoupe
ou le raccord de gaine
3. Fermez et verrouillez la porte du transmetteur
clé fournie.
4. Montez un presse étoupe ou un raccord de gaine adapté à
F
l'entrée .
5. Faites passer l'extrémité côté capteur
C
signal à travers l'entrée
H
capteur . Maintenez en place avec le presse étoupe ou
le raccord de gaine
6. Remettez en place le couvercle
J
4 vis du couvercle.
7. Passez à la section 4.3, page 25 pour les connexions
d'entrée/sortie effectuées par le client.

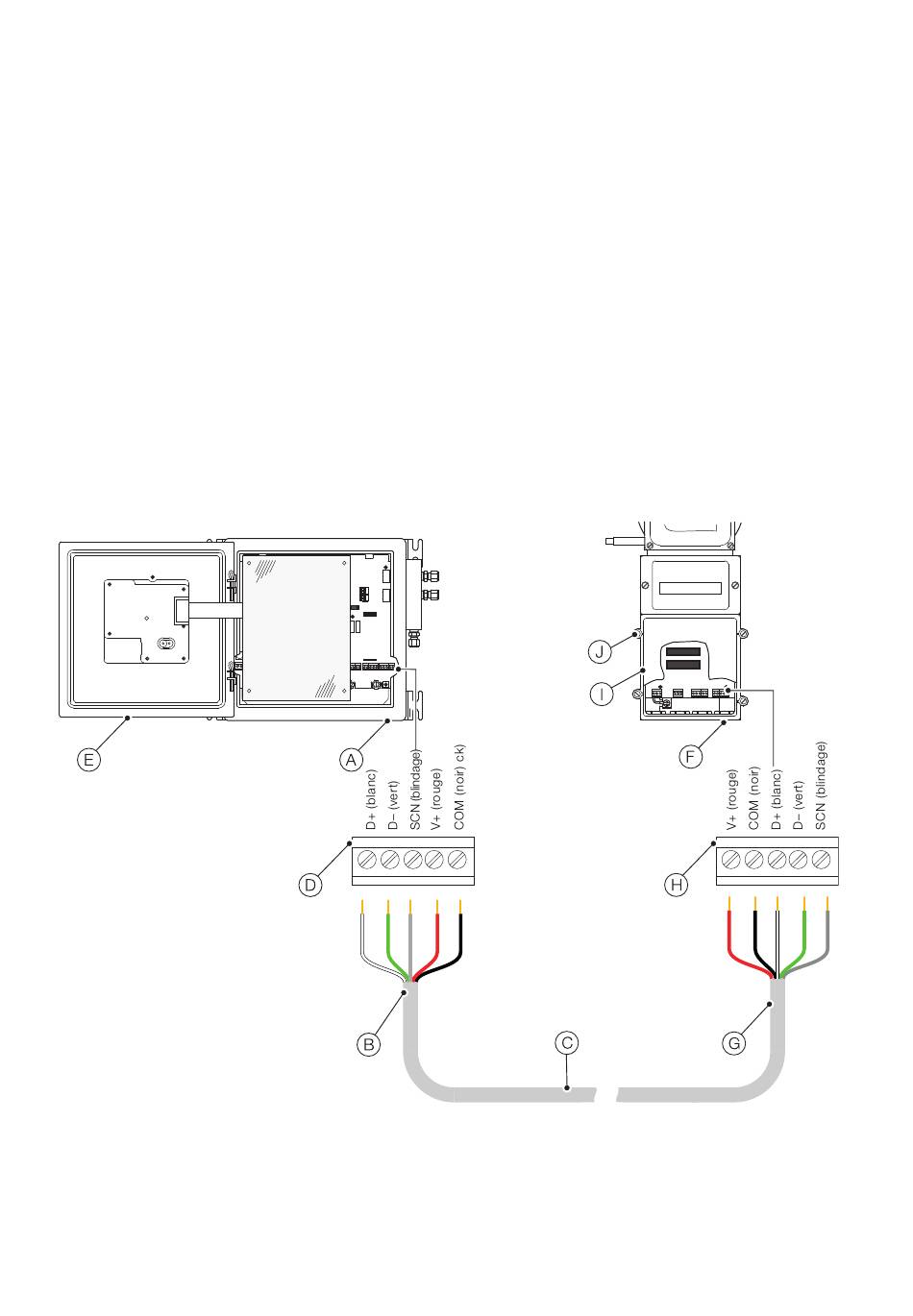

Fig. 4.4 Connexions du câble de signal
24 OI/AZ40–FR Rév. E | Endura AZ40 | Analyseur d'oxygène et équivalent monoxyde de carbone (COe)
B
du câble de
E
à l'aide de la
G
du câble de
F
et branchez-la au bornier du
I
du capteur au moyen des
