FRANÇAIS
EMBOUTS DE POSE 73200 ET AV
IMPORTANT
Veillez à lire tous les avertissements de sécurité de la notice d'utilisation du 73200 et du AV
avant la mise en service.
IMPORTANT
L' alimentation en air et l'alimentation hydraulique doivent être coupées ou débranchées avant d'installer ou
de retirer l'embout de pose.

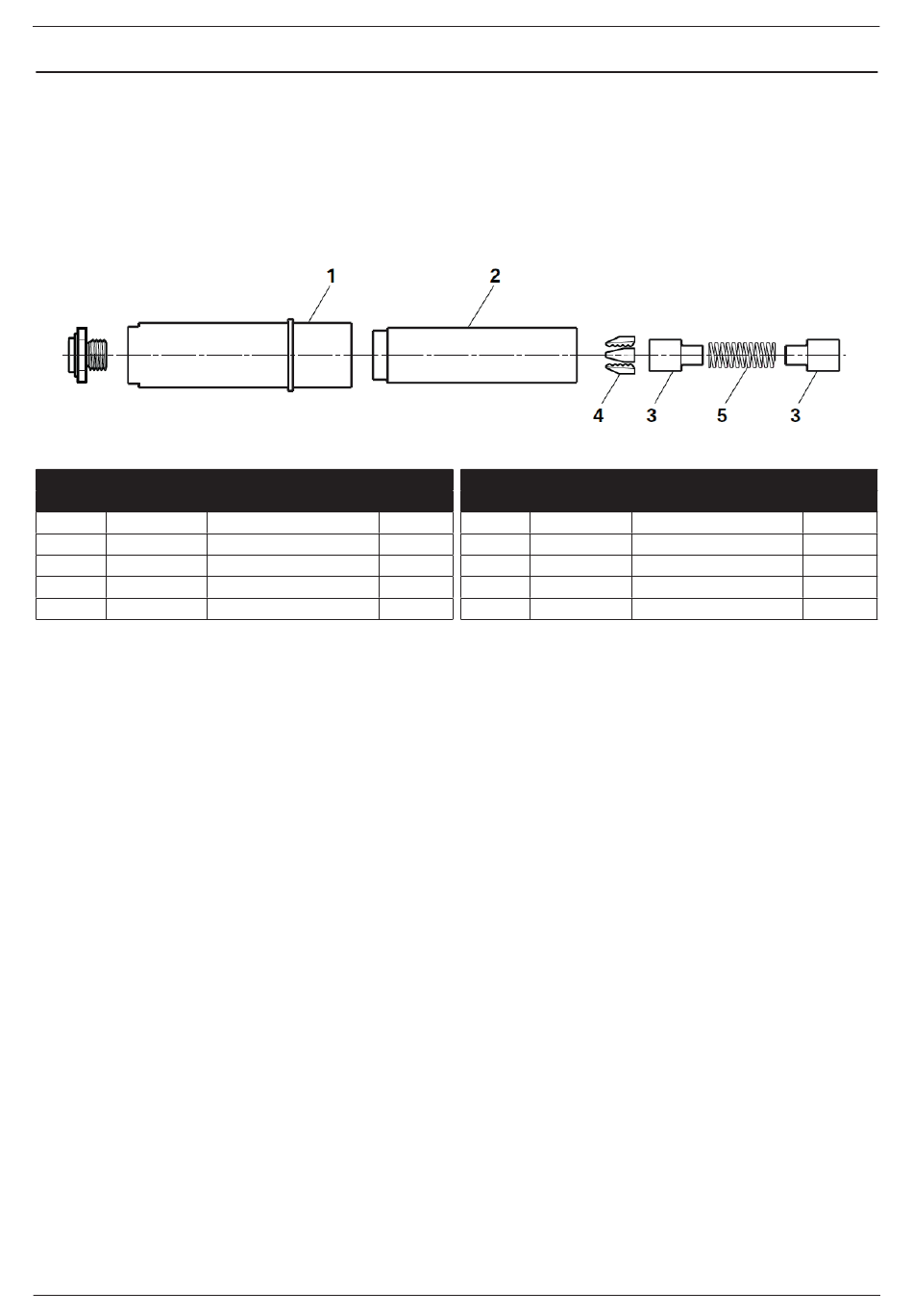

N° de pièce : 07220-06600
Élément N° de pièce Désignation
1
07220-06601 Porte-embout
2
07220-06602 Porte-mors
3
07220-06603 Guide-ressort
4
07220-06401 Mors
5
07500-02005 Ressort
INSTRUCTIONS DE MONTAGE
Les numéros d'éléments en gras font référence aux composants de l'embout de pose dans les tableaux et le
diagramme ci-dessus.
•
L' alimentation en air et l'alimentation hydraulique doivent êtres débranchées.
•
Enduisez légèrement les mors (4) de graisse Moly lithium.
•
Assemblez les guides-mors (3) et le ressort (5) et posez le tout en extrémité d'une surface plane et de niveau.
•
Équilibrez les trois mors (4) sur le guide de ressort (3).
•
Abaissez doucement le porte-mors (2) sur les composants assemblés.
•
En gardant l'outil pointé vers la bas, vissez le porte-mors assemblé sur le piston de la tête de l'outil et serrez à l'aide
d'une clé.
•
Vissez la pointe de l'embout dans le porte-embout (1) et serrez à l'aide d'une clé.
•
Placez la bague adaptatrice sur l'arrière du porte-embout (1), en veillant à ce que les ergots sur le corps pénètrent dans
les fentes de la bague adaptatrice.
•
Placez le porte-embout (1) et la bague adaptatrice sur le porte-mors (2) et sur l'outil.
•
Installez l'écrou de retenue de l'outil sur le porte-embout (1), et fixez-le sur l'outil en serrant à l'aide d'une clé.
INSTRUCTIONS LIÉES À L'ENTRETIEN
•
Les embouts de pose doivent être entretenus de façon hebdomadaire. Vous devez avoir en stock les composants
internes de l'embout de pose et des pointes d'embout car ils doivent régulièrement être remplacés.
•
Retirez l'embout de pose en exécutant la procédure "Instructions de montage" à l'envers.
•
Toute pièce usée ou endommagée doit être remplacée.
•
Nettoyez les mors et contrôlez l'absence d'usure.
•
Contrôlez que le ressort et les guides de ressort ne sont pas déformés.
•
Nettoyez et inspectez les composants, remplacez les éléments usés ou endommagés.
•
Ré-assemblez en respectant les instructions de montage.
14
5 – 07220-06600 ET 07220-06700
®
Quantité
1
1
2
1 jeu
1
TRADUCTION DE LA NOTICE ORIGINALE
N° de pièce : 07220-06700
Élément N° de pièce Désignation
1
07220-06601 Porte-embout
2
07220-06602 Porte-mors
3
07220-06603 Guide-ressort
4
07220-06501 Mors
5
07500-02005 Ressort
5 avec attention
®
Quantité
1
1
2
1 jeu
1
