TRADUCTION DE LA NOTICE ORIGINALE
EMBOUTS DE POSE AV
®
IMPORTANT
Veillez à lire tous les avertissements de sécurité de la notice d'utilisation du AV
en service.
IMPORTANT
L'alimentation hydraulique doit être coupée ou débranchée avant d'installer ou de retirer l'embout de pose.
INSTRUCTIONS DE MONTAGE

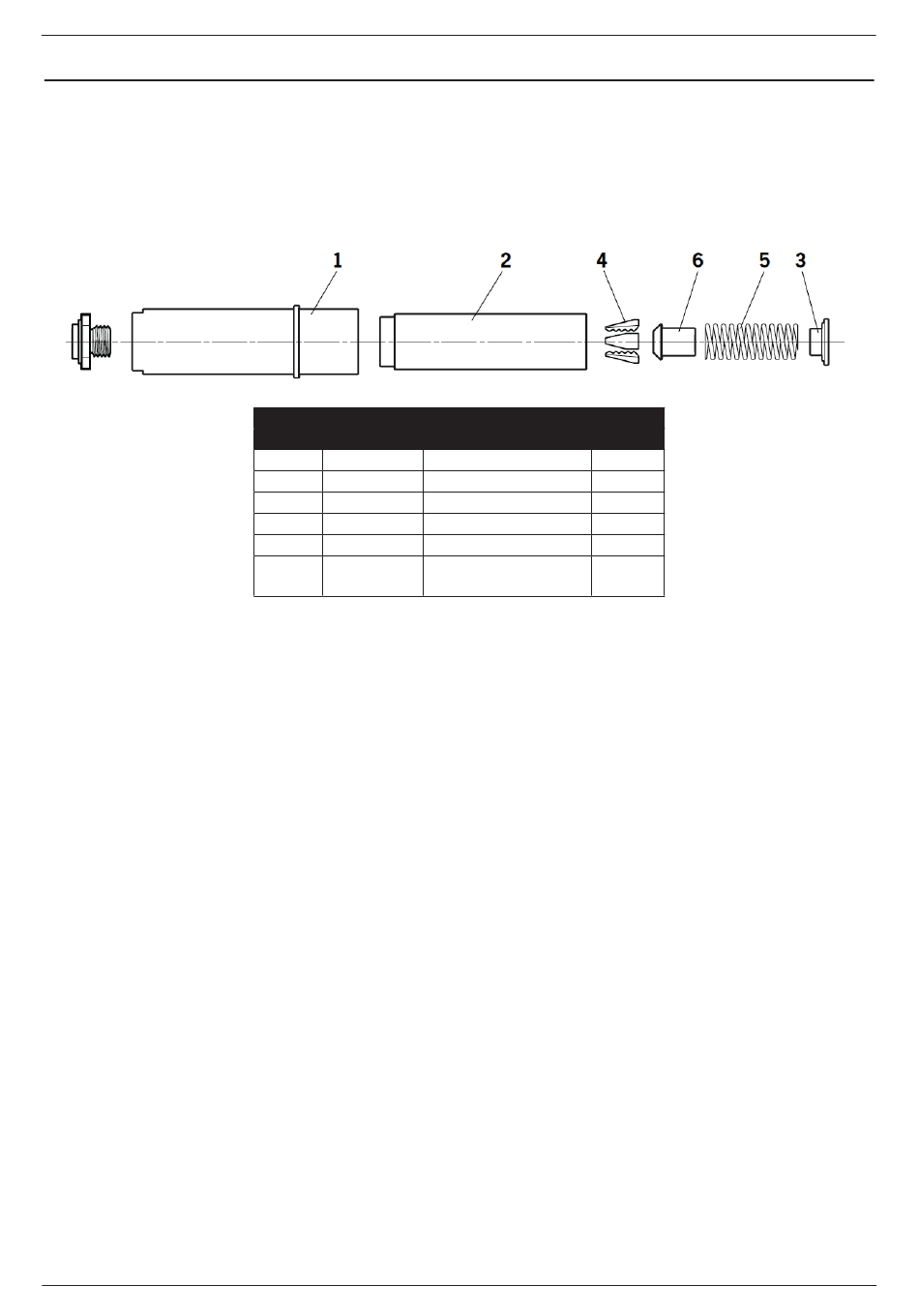

Les numéros d'éléments en gras font référence aux composants de l'embout de pose dans les tableaux et le
diagramme ci-dessus.
•
L' alimentation en air et l'alimentation hydraulique doivent êtres débranchées.
•
Enduisez légèrement les mors (4) de graisse Moly lithium.
•
Assemblez le mécanisme d'ouverture des mors (6), le guide-mors (3) et le ressort (5) et posez le tout en extrémité d'une
surface plane et de niveau.
•
Équilibrez les trois mors (4) sur le mécanisme d'ouverture des mors (6).
•
Abaissez doucement le porte-mors (2) sur les composants assemblés.
•
En gardant l'outil pointé vers la bas, vissez le porte-mors assemblé sur le piston de la tête de l'outil et serrez à l'aide
d'une clé.
•
Vissez la pointe de l'embout dans le porte-embout (1) et serrez à l'aide d'une clé.
•
Placez la bague adaptatrice sur l'arrière du porte-embout (1), en veillant à ce que les ergots sur le corps pénètrent dans
les fentes de la bague adaptatrice.
•
Placez le porte-embout (1) et la bague adaptatrice sur le porte-mors (2) et sur l'outil.
•
Installez l'écrou de retenue de l'outil sur le porte-embout (1), et fixez-le sur l'outil en serrant à l'aide d'une clé.
INSTRUCTIONS LIÉES À L'ENTRETIEN
•
Les embouts de pose doivent être entretenus de façon hebdomadaire. Vous devez avoir en stock les composants
internes de l'embout de pose et des pointes d'embout car ils doivent régulièrement être remplacés.
•
Retirez l'embout de pose en exécutant la procédure "Instructions de montage" à l'envers.
•
Toute pièce usée ou endommagée doit être remplacée.
•
Nettoyez les mors et contrôlez l'absence d'usure.
•
Contrôlez que le ressort et les guides de ressort ne sont pas déformés.
•
Nettoyez et inspectez les composants, remplacez les éléments usés ou endommagés.
•
Ré-assemblez en respectant les instructions de montage.
5 – 07220-06800
N° de pièce : 07220-06800
Élément N° de pièce Désignation
1
07220-06601 Porte-embout
2
07220-06602 Porte-mors
3
07220-06301 Guide-ressort
4
73411-05012 Mors
5
07500-02005 Ressort
6
07220-06302
Quantité
Mécanisme d'ouverture
des mors
5 avec attention avant la mise
®
1
1
1
1 jeu
1
1
FRANÇAIS
15
