5.3 Raccordement de l'évacuation de condensat
La conduite d'écoulement de condensat de l'appareil Ubifl ux Vigor W450 est située dans le panneau inférieur. Le
condensat est évacué par le tuyau d'évacuation.
Le siphon (avec aérateur intégré) est fourni séparément avec l'appareil et doit être monté par l'installateur sous
l'appareil (raccord à baïonnette). Le siphon a un diamètre extérieur de 32 mm. Il est raccordé au réseau d'égout
intérieur. Il est recommandé d'installer un piège à odeur entre le réseau d'égouts et le siphon afi n d'éviter les odeurs
désagréables.
Important :
Dans la version gauche de l'appareil Ubifl ux Vigor W450, le raccord d'évacua-
tion des condensats est situé en bas à droite du panneau inférieur et avec la
version droite de l'appareil Ubifl ux Vigor W450, le raccord d'évacuation des
condensats est situé en bas à gauche du panneau inférieur (
de l'évacuation de condensat page 14, Raccords et dimensions page 8 )
Ne jamais intervertir les deux raccords d'évacuation des condensats sous
l'appareil! Ne jamais retirer le capuchon d'étanchéité du raccord d'évacuation
des condensats non utilisé !
Il est recommandé d'utiliser un raccord de 32 mm avec joint (HT DN32) (non fourni avec l'appareil) afi n que le siphon
puisse être facilement nettoyé à l'avenir.
Important :
Lors du montage, appliquez toujours un lubrifi ant, par exemple de la vaseline
sans acide, sur la bague d'étanchéité en caoutchouc du joint. Ce raccord à
joint doit être débranché lors de l'entretien de l'appareil ! Le siphon ne doit
pas être collé sur la conduite d'évacuation de condensat !
L'écoulement de condensat peut être raccordé, par exemple, à un raccord droit ou coudé avec joint. Faites glisser le
raccord d'écoulement de condensat avec le joint d'étanchéité sur une longueur suffi sante à travers le raccord du siphon.
14 | Art.-nr.: 617218-A

5.4 Raccordement des conduits d'air

Tous les conduits d'air doivent être installés de manière étanche. Les colliers de l'appareil Ubifl ux Vigor
sont fournis en standard avec des bagues d'étanchéité.
Afi n d'éviter la condensation sur l'extérieur du conduit d'alimentation en air extérieur et du conduit d'éva-
cuation de l'air de l'appareil Ubifl ux Vigor, ces conduits doivent être pourvus d'un pare-vapeur extérieur
jusqu'à l'appareil. Si des conduits à isolation thermique sont utilisés ici, une isolation supplémentaire n'est
pas nécessaire.
Afi n de respecter le niveau sonore maximal de l'installation de 30 dB(A), il faudra évaluer pour chaque
installation quelles mesures seront nécessaires pour limiter le bruit. Afi n d'amortir de manière optimale le
bruit des ventilateurs en provenance et à destination de l'habitation à travers le conduit, il faut au moins
des silencieux d'au moins 1 m, mais des mesures supplémentaires peuvent être nécessaires.
Raccordement Empêchez la transmission de signaux parasites par les conduits d'alimentation et d'évacuation d'air en
utilisant des branches séparées vers les diff useurs. Si nécessaire, les conduits d'alimentation doivent être
isolés, par exemple lorsqu'ils sont installés à l'extérieur de l'enveloppe isolée.
L'amenée d'air extérieur doit se faire depuis le côté ombragé de l'habitation, de préférence depuis le mur
ou un surplomb.
Le conduit d'évacuation doit passer à travers la charpente du toit de manière à éviter la formation de
condensation dans la charpente.
Le conduit d'évacuation entre l'appareil Ubifl ux Vigor et le manchon de toit doit être tel qu'il empêche la
condensation sur la surface.
Utilisez toujours un manchon de toit de ventilation isolé.
Afi n de réduire les niveaux de bruit, il est recommandé de limiter la pression du conduit externe à 100
Pa. Si la résistance du réseau de gaines est supérieure à la courbe maximale du ventilateur, la capacité
maximale de ventilation sera plus faible.
Les vitesses d'air dans les conduits doivent être limitées aux valeurs maximales suivantes :
Type de conduits
Conduit collectif
Conduit principal
Branchement des conduits : alimentation

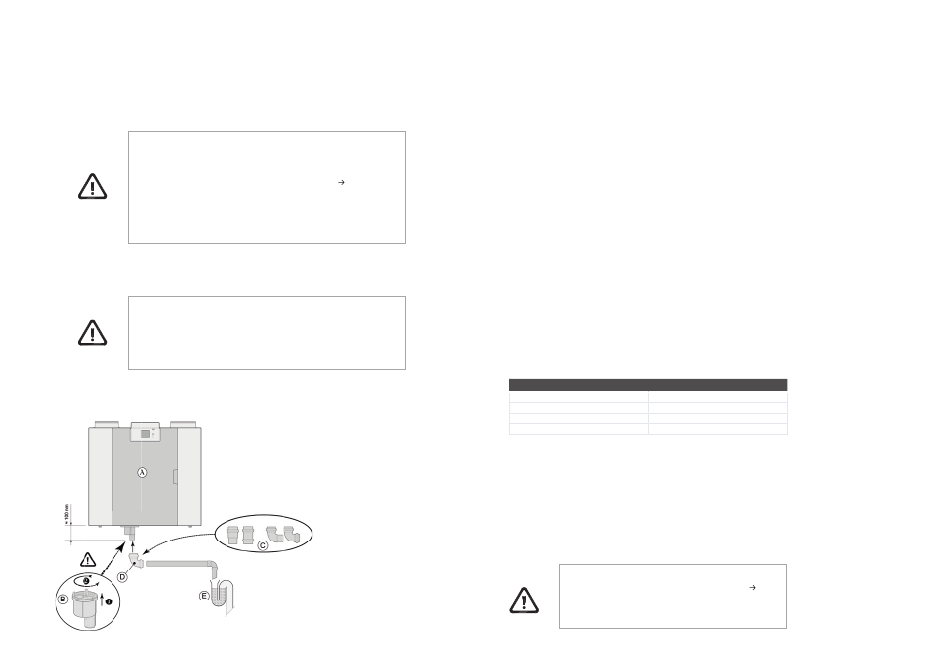

A = Exemple d'un Ubifl ux Vigor W450 Branchement des conduits : sortie
version à droite
B = Montage du siphon en bas de
L'emplacement du rejet de l'air de la ventilation mécanique et de l'évent du réseau d'eaux usées doit être
l'appareil Ubifl ux Vigor W450
choisi de manière à éviter les nuisances sonores.
C = Exemples de raccords
L'emplacement des terminaux d'entrée doit être choisi de manière à éviter l'encrassement et les courants
d'évacuation des condensats avec
joint HT DN32
d'air. Nous recommandons l'utilisation de terminaux d'entrée Brink.
D = Raccord amovible
En cas d'utilisation de silencieux fl exibles, il faut tenir compte, lors de l'installation, du fait que ceux-ci de-
vront peut-être être remplacés après un certain temps.
E = Exemple de piège à odeurs
Il convient de prévoir suffi samment d'ouvertures de trop-plein, fente de porte de 2 cm.
Vitesse maximale de l'air [m/s]
5
4
3
3,5
Important :
Lors de l'installation et de l'entretien de l'appareil (voir
tenance par l'installateur page 31), vérifi ez qu'aucune poussière
ou saleté ne s'est accumulée sur le préchauff eur! Nettoyezles
bien lors de l'entretien.
Main-
Ubifl ux Vigor W450 | 15
