5.5 Raccordements électriques

5.5.1 Branchement de la fiche d'alimentation

L'appareil peut être raccordé à une prise murale facilement accessible et mise à
la terre à l'aide de la fi che montée sur l'appareil. L'installation électrique doit être
conforme aux exigences de votre fournisseur d'électricité.

5.5.2 Raccordement du commutateur multiple

Le commutateur multiple (non fourni avec l'appareil) est connecté au connecteur modulaire de type RJ12 (connec-
teur X14) qui se trouve à l'arrière du capot de l'écran de l'appareil (
exemples de raccordement du commutateur multiple (
télécommande sans fi l ( Raccordement de la télécommande sans fi l (sans indication de fi ltre) page 38) et une
combinaison de plusieurs commutateurs sont également possibles (
supplémentaire avec indication de fi ltre page 39).
Le commutateur à 4 voies peut également être utilisé pour activer un mode suralimentation de 30 minutes en met-
tant le commutateur sur le réglage 3 pendant moins de 2 secondes et en le remettant directement sur le réglage 1
ou 2. Le mode suralimentation peut être réinitialisé en mettant le commutateur sur la position 3 pendant plus de 2
secondes ou en le mettant en mode absence ( ).
16 | Art.-nr.: 617218-A

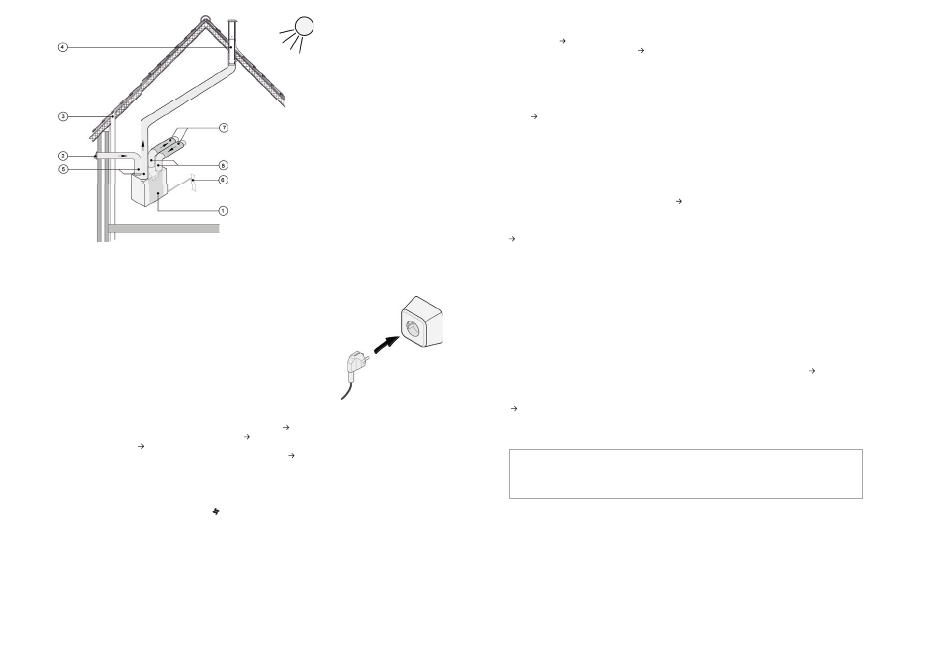

1. Ubifl ux Vigor W450 version droite (mettre à
niveau)
2. Alimentation en air de ventilation préférée
3. Dégagement des égouts
4. Emplacement préféré du rejet d'air de
ventilation ; Utilisez un manchon de toit de
ventilation isolé Brink
5. Tuyauterie thermiquement isolée
6. Évacuation des condensats
7. Silencieu(x)
8. Conduit vers et depuis la maison
Vue éclatée de l'appareil page 17). Pour des
Raccordement du commutateur multiple page 17). Une
Raccordement d'un commutateur multiple

5.5.3 Raccordement commande LCD filaire sur connecteur eBUS

Pour le raccordement d'un eBus, le connecteur X17 (vert) amovible à 2 pôles est présent à l'arrière du ca-
pot de l'écran ( Vue éclatée de l'appareil page 47). Le protocole eBus peut par exemple être utilisé pour
le raccordement du Brink Air Control ( Raccordement Brink Air Control page 41). En ce qui concerne la
sensibilité à la polarité, toujours bien relier correctement les contacts ; l'appareil ne fonctionnera pas en
cas d'inversion des contacts!

5.5.4 Raccordement 24 volts

24 volts sont disponibles sur le connecteur X16 & X18 du circuit imprimé. Le connecteur X-16 est destiné au
raccordement 24 volts du circuit Plus en option. Pour le connecteur (noir) du raccordement de position X16
& X18 ( Schéma électrique page 34).
Le captage de courant maximum aux prises X16 et X18 est 5 VA par raccordement.
5.5.5 Raccordement capteur d'humidité
Le capteur d'humidité disponible en option doit être raccordé au raccord X 07 du circuit imprimé de base.
Utilisez pour ce faire le câble livré avec le capteur d'humidité. Pour raccorder le capteur d'humidité, le capu-
chon en plastique au-dessus du réglage doit toujours être enlevé, ce qui permet d'accéder au raccord X07.
Pour le raccordement du capteur d'humidité, voir Raccordement du capteur d'humidité page 42.

5.5.6 Raccordement InterneBus

Le connecteur Modbus/Internebus (rouge) X15 peut par exemple être utilisé pour raccorder les appareils (
Couplage d'appareils à l'aide de Interne Bus page 18).
Les étapes 14.1 à 14.4 du menu de réglage permettent de régler la fonction de ce connecteur. Si l'appareil
est équipé d'un circuit imprimé Plus, ce connecteur rouge X15 est également utilisé pour le raccordement
du circuit imprimé Plus ; plusieurs câbles doivent alors être raccordés à ce connecteur X15.
5.5.7 Raccordement connecteur « signal output »
L'appareil comprend un connecteur à vis bleu à 2 pôles X19. Ce raccordement est utilisé pour transmettre
un message de fi ltre ou d'erreur. En cas de message de fi ltre ou d'erreur dans l'appareil, un contact est
fermé sur le raccordement X19. Le fonctionnement est réglé au point 16.1.
5.5.8 ModBus-aansluiting
L'appareil peut être connecté à un système ModBus tel qu'un système de gestion de bâtiment. En utilisant
le connecteur (rouge) à 3 pôles X15 (ou avec la version Plus le connecteur rouge X06 sur la carte à circuit
imprimé UWA2-E), une connexion peut être établie entre l'appareil et le système ModBus ; (
trique page 34) pour la bonne connexion.
Pour le réglage correct des cavaliers X12, X121 & X122, voir l'explication donnée avec le schéma électrique
( Schéma électrique page 34) ; pour plus d'informations et les réglages ModBus corrects, voir le manuel
Modbus séparé sur le site Internet de Brink!
Remarque : Lorsque ModBus est actif, le mode de ventilation ne peut pas être modifi é à l'aide de
l'écran ou, le cas échéant, du commutateur multiple connecté ! De même, tout capteur d'humidité
connecté ne fonctionnera pas..
Schéma élec-
