5.3 Raccordement évacuation de la condensation
L'évacuation de la condensation se trouve dans le panneau inférieur dans le Ubiflux Vigor . L'eau de condensation
doit être évacuée via les égouts intérieurs.
Le siphon (avec aérateur intégré) est livré détaché de l'appareil et doit être installé sous l'appareil par
l'installateur (raccordement à baïonnette). Ce siphon possède un diamètre de raccordement extérieur de 32
mm. Le siphon est raccordé aux égouts intérieurs. Il est conseillé de placer un siphon entre l'égout et le siphon
pour éviter les nuisances olfactives.
Important
Ne jamais échanger les deux raccordements d'évacuation de la condensation sous l'appareil !
Il est conseillé d'utiliser un raccordement de 32 mm avec manchon de scellement (HT DN32) (non livré avec
l'appareil) de manière à ce que le siphon puisse être nettoyé facilement à l'avenir.
Important:
Toujours appliquer un lubrifiant au joint d'étanchéité en caoutchouc dans le manchon lorsqu'il est
monté, comme par exemple de la vaseline non acide. Ce manchon de scellement doit pouvoir être
enlevé lors de l'entretien de l'appareil ! Le siphon ne peut pas être collé avec l'évacuation de la
condensation.
L'évacuation de la condensation peut par exemple être raccordée avec un raccord droit ou perpendiculaire avec
manchon. Glissez le raccordement d'évacuation de la condensation avec manchon sur une longueur suffisante
sur le raccordement du siphon.
Ubiflux Vigor W400 615915-D

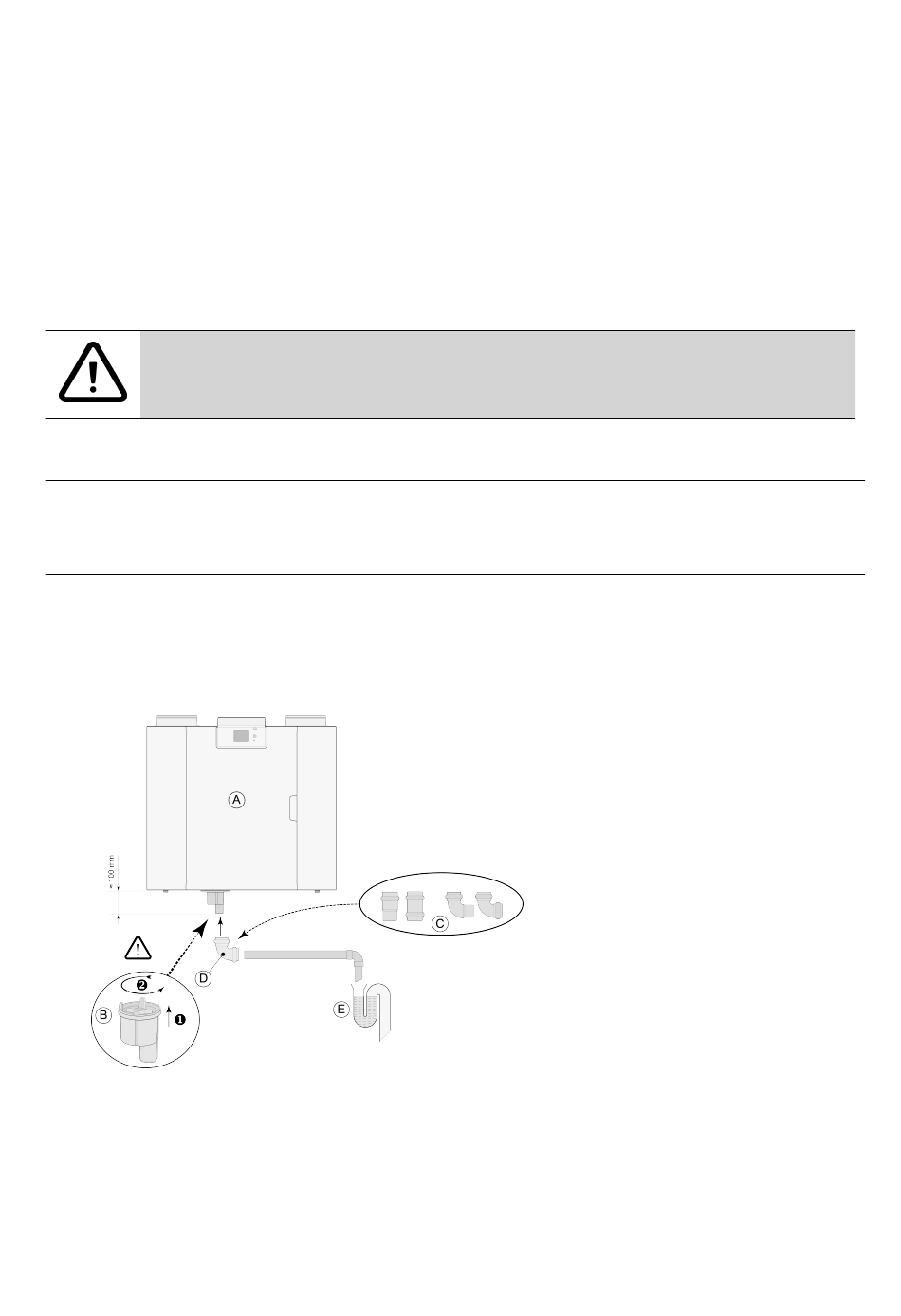

A = Ubiflux Vigor W400 version droite
B = Montage du siphon sous l'appareil
Ubiflux Vigor
C = Exemples de raccordements
d'évacuation de la condensation avec
manchon HT DN32
D = Raccord amovible
E = Exemple de collecteur d'odeur
