6.2 Disposition d'affichage

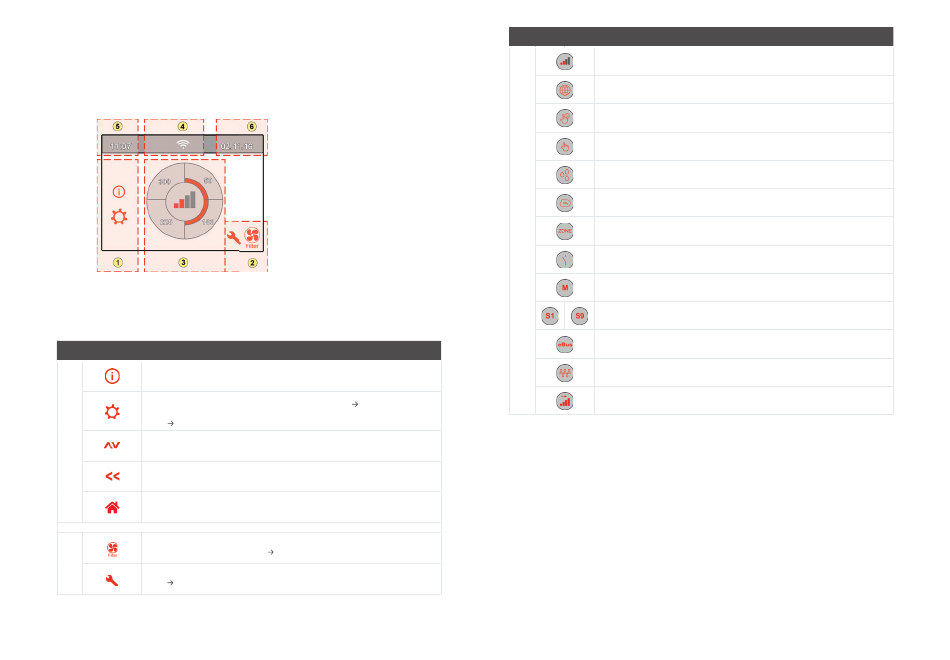

L'écran est divisé en 6 zones où diff érents symboles/affi chages peuvent être affi chés par zone.
Disposition de l'écran principal
Diff érents symboles peuvent être affi chés sur l'écran. Cela dépend de l'écran affi ché, de la version de l'appareil et
des accessoires éventuellement raccordés.
Zone Symbole sur
Description
n° l'écran
En appuyant ici, vous accédez au menu d'information qui ne permet que d'affi cher les valeurs.
Il n'est pas possible de modifi er ces valeurs.
En appuyant sur cette ici, vous accédez au menu des réglages. Ce menu vous permet de modifi er
les diff érentes valeurs. Pour toutes les valeurs de réglage de l'appareil standard (
réglage appareil standard page 50). La version Plus de l'appareil possède diff érentes valeurs de
réglage ( Valeurs de réglage appareil avec carte circuit imprimé Plus page 53).
Prudence : Des réglages erronés peuvent perturber le fonctionnement de l'appareil !
1
Ces fl èches permettent de monter ou de descendre dans les diff érents menus ou d'augmenter ou
de diminuer les valeurs des réglages correspondants.
Cette fl èche vous permet de revenir en arrière d'une étape dans le menu.
Cette touche vous ramène à l'écran principal.
Symbole de message de fi ltre ; il n'est affi ché que si le fi ltre doit être nettoyé ou remplacé. Pour plus d'informations,
référez-vous au chapitre « Nettoyage du fi ltre » (
2
Ce symbole n'est affi ché que si un défaut s'est produit dans l'appareil ; référez-vous au chapitre
Défauts ( Analyse des défauts page 26) pour plus d'informations.
20 | Art.-nr.: 617218-A
1. Écran de navigation
2. Écran de navigation
3. Écran avec fonction principale
4. Informations sur la connectivité
5. Heure
6. Date
Valeurs de
Nettoyer les fi ltres page 29).
Zone Symbole sur
Description
n° l'écran
Commande par commutateur multiple.
Commande au moyen de Brink Home.
Commande par écran tactile sur l'appareil ; ce réglage est actif pendant une demi-heure.
Commande par l'écran tactile sur l'appareil ; l'écran tactile est réglé en permanence comme commutateur
multiple en réglant l'étape n° 15.8 sur « oui ».
Commande par capteur d'humidité.
Commande par capteur de CO2.
3 Commande par ventilation à la demande.
Contact de rupture actif ou contact de fermeture actif.
Cet appareil est confi guré comme appareil maître si plusieurs appareils sont connectés (cascade)
L'appareil est confi guré comme appareil esclave ; il est possible de raccorder un maximum de 9 appareils à un
appareil maître.
Commande via eBus, par exemple Brink Air Control.
Commande via ModBus ou Bus Interne.
Le Bypass suralimentation est actif.
Ubifl ux Vigor W450 | 21
