Limiteurs de débit SP/SMB10
Exemple d'une installation
de lubrification par circula-
tion d'huile
Avant le début de la lubrification, le lubrifiant
est chauffé dans la centrale d'alimentation
en huile (1). Lorsqu'il a atteint la tempéra-
ture requise, la ligne d'alimentation (sous
pression) (2) s'ouvre. Le lubrifiant circule alors
à travers les différentes canalisations (ligne
d'alimentation (2), ligne de chauffage (3)
puis ligne de retour (4)) pour retourner dans
la centrale d'alimentation (1). (Pendant ce
temps, les limiteurs de débit (5) ne sont pas
surveillés). Lorsque le lubrifiant a atteint la
température requise, les limiteurs de débit (5)
se déclenchent. L'inverseur hydraulique (6) et/
ou électrique (7) monté sur chaque limiteur
de débit (5) actionne le gicleur de mise en
service D
. Ce dernier réduit le débit nominal
1
au niveau du débit de mise en service (1:4).
Au même moment, le contrôle électrique du
débit est activé.
Une sonde thermique (8) montée sur la con-
duite de retour (4) contrôle la température du
fluide. Lorsque le lubrifiant a atteint la tem-
pérature requise, l'inverseur hydraulique (6)
et/ou électrique (7) se déclenche et action-
ne le gicleur de service D
. Ce dernier régule
2
l'ensemble du débit nominal.
Lorsqu'il n'est pas nécessaire de réduire le
débit lors de la mise en service (à 1:4 du débit
nominal), les points de lubrification sont ali-
mentés avec le débit nominal. Pour cela le gi-
cleur correspondant est sélectionné (sans ré-
duction à la mise en service 1:1 - voir tableau
des gicleurs enfichables pages 8 et 9).
L'unité de contrôle (9) analyse les impulsions
envoyées par les limiteurs de débit (5).
Des distributeurs progressifs (10) peuvent
également être montés en aval des limiteurs
de débits (5).
Comme la longueur de l'étranglement du
gicleur D1 est très courte, la régulation est
pratiquement indépendante de la tempéra-
ture et de la viscosité, quelque soit la plage de
viscosité donnée.
1-3003-FR
PLEASE NOTE:
Product groups SMB 8, 9 and 10 have been replaced by the new flow limiter series
SMB M, featuring innovative building block design for highest variability.

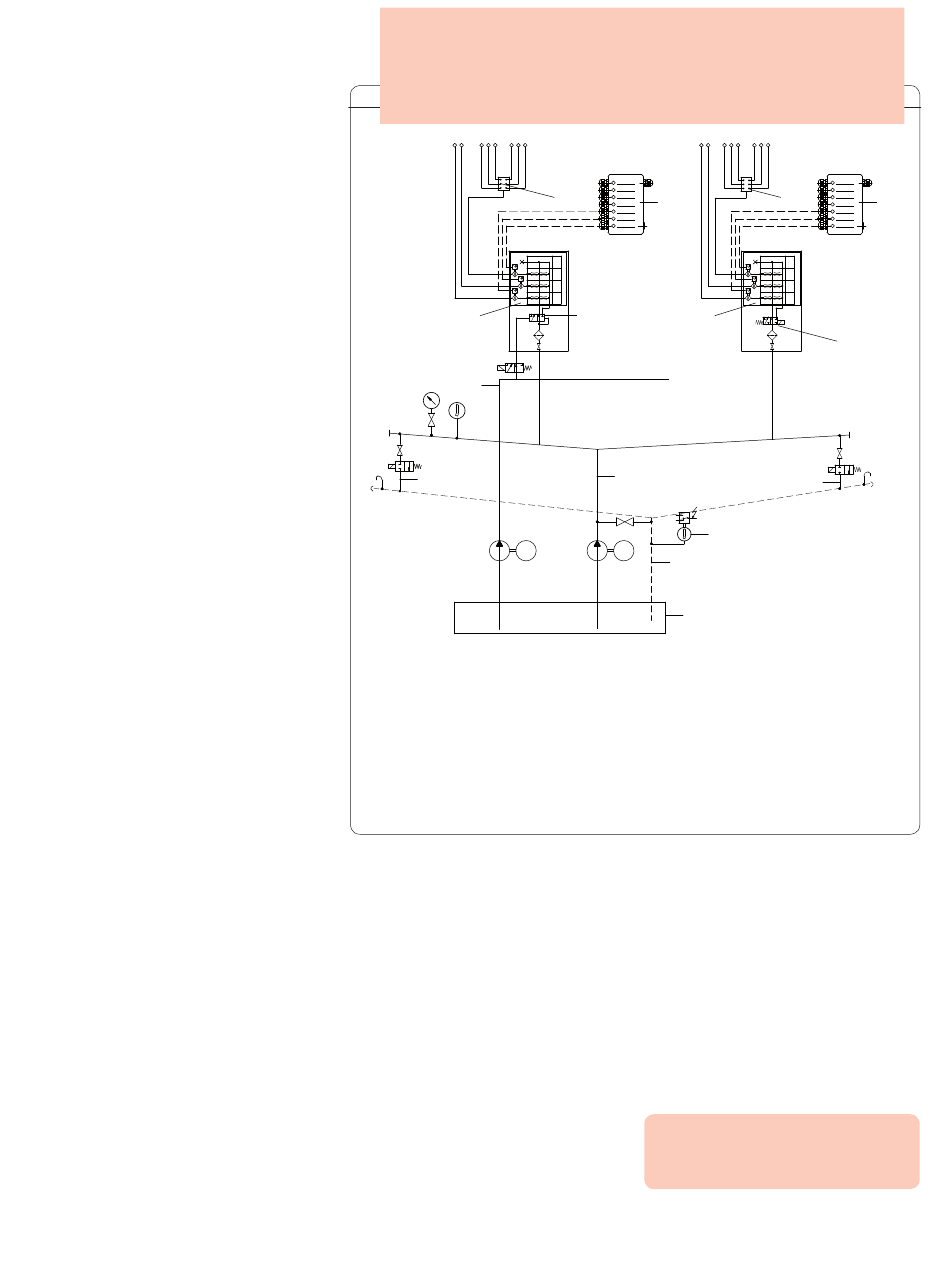

Exemple d'une installation de lubrification par circulation d'huile SP/SMB10
Refer to brochure 18872 EN for more information.
SP/SMB10
5
11
3
M
1 Centrale d'alimentation en huile
2 Ligne d'alimentation
3 Ligne de chauffage
4 Ligne de retour
5 Limiteur de débit
6 Inverseur hydraulique
10
9
4
3
2
1
6
5
2
8
M
4
1
7 Inverseur électrique
8 Sonde thermique
9 Unité de contrôle des impulsions
10 Distributeur progressif
11 Conduite de pression de pilotage
Voir au dos de cette notice les informations
importantes concernant l'utilisation des
produits.
10
9
SP/SMB10
4
3
2
1
7
3
3
