PLEASE NOTE:
Product groups SMB 8, 9 and 10 have been replaced by the new flow limiter series
SMB M, featuring innovative building block design for highest variability.
Refer to brochure 18872 EN for more information.

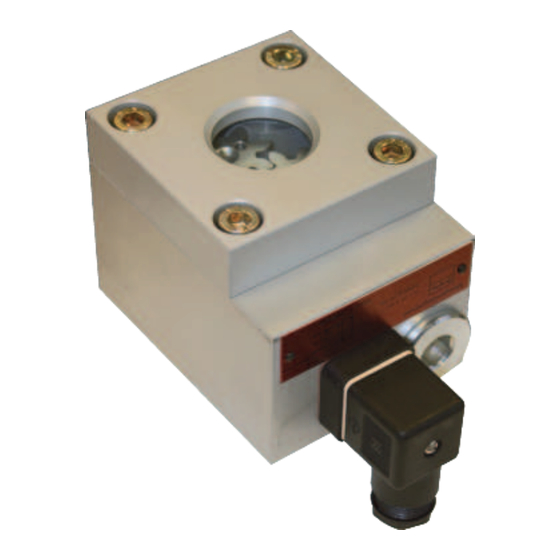

Limiteurs de débit SP/SMB10
Commutable, pour implantation sur embase
Avantages
• fiabilité
Répartition parallèle de plusieurs débits
- dosage autorégulé permettant d'obtenir
des débits homogènes même avec des
contre-pressions différentes.
- large gamme de viscosité, pour ainsi dire
indépendant de la température et de la
pression, garantissant la stabilité du
système.
- commutable, pas de lubrification exces-
sive
• mise en service facile
Les débits préréglés permettent de réduire
les temps de mise en service.
• les débits sont contrôlés avec efficacité
grâce à des contrôleurs de débit à engre-
nage équipés de capteurs à effet Hall
• domaines d'application multiples
• version ATEX en option
Les limiteurs de débit sont employés dans
les installations de lubrification par circula-
tion d'huile. Leur fonction est de répartir le
débit de la ligne principale en plusieurs débits
parallèles, et suivant les besoins, de les
« limiter », voire de les maintenir à un même
niveau. Le débit obtenu est indépendant de
la pression du système, et la viscosité du
fluide n'a pour ainsi dire aucune incidence.
Le débit nominal du limiteur SP/SMB10 peut
également être réduit à un débit de mise en
service (1:4) pour éviter une surchauffe des
roulements.
Le limiteur de débit SP/SMB10 a été spé-
cialement conçu pour une implantation sur
embase. Sa conception a l'avantage d'être
simple et compacte.
Les gicleurs interchangeables permettent
d'ajuster le débit du limiteur par paliers de
0,21 à 8,15 l/min. II est ainsi possible d'ajus-
ter à tout moment les débits.
La gamme SP/SMB10 est équipée d'un contrô-
leur de débit à engrenage optoélectrique avec
un coefficient de proportionnalité de 12,0 ml
par rotation.
1-3003-FR
