Formes de construction
1
4

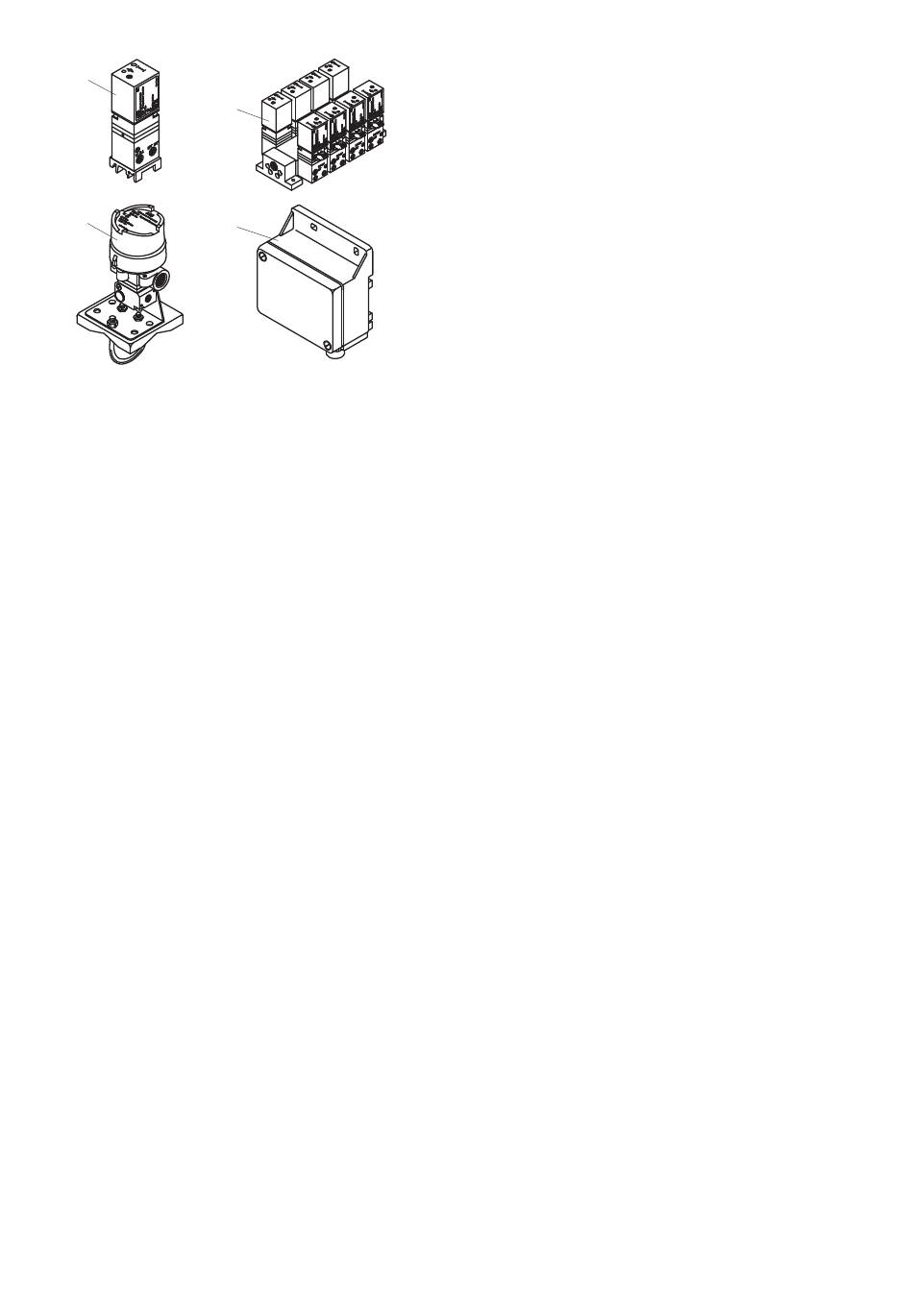

Fig. 2
1 Boîtier de maintenance pour montage sur profilé
2 Boîtier de maintenance pour montage sur bloc
3 Boîtier de terrain en plastique
4 Boîtier de terrain en aluminium ou acier inoxydable
3.2.1
Boîtier de maintenance pour montage sur profilé
Le boîtier de maintenance pour montage sur profilé est le
modèle le plus simple et le plus avantageux des transducteurs
de signaux.
Le montage est effectué à l'aide d'un socle enfichable qui
s'adapte à tous les profilés EN courants.
Le boîtier équipé d'un capuchon en plastique a un indice de
protection IP 20.
8 42/18-46-FR Rev. L | TEIP11, TEIP11-PS
2
3
M10350
3.2.2
Boîtier de maintenance pour montage sur bloc
Le boîtier de maintenance pour le montage en bloc se prête
au montage d'un grand nombre de transducteurs de signaux
en espace restreint. Cette forme de construction se
caractérise par l'alimentation en air frais centrale via le bloc de
raccordement et les clapets antiretour dans les raccords d'air
frais des transducteurs de signaux montés.
Les blocs de raccordement nécessaires au montage en bloc
peuvent
accueillir jusqu'à 4 transducteurs de signaux. Si nécessaire, il
est possible de relier 2, 3 voire 4 blocs de raccordement pour
créer des unités de bloc avec 4, 8, 12 ou 16 transducteurs de
signaux. Grâce aux clapets antiretour, il est possible de
monter ou de démonter différents transducteurs de signaux en
cours de service.
3.2.3
Boîtier de terrain
Le boîtier de terrain est conçu pour un montage sur place ou
en plein air. Les boîtiers sont disponibles en plastique IP 54,
en aluminium IP 65 et en acier inoxydable IP 65. Ils se prêtent
au montage mural et sur tube de 2".
