Édition de la fenêtre graphique

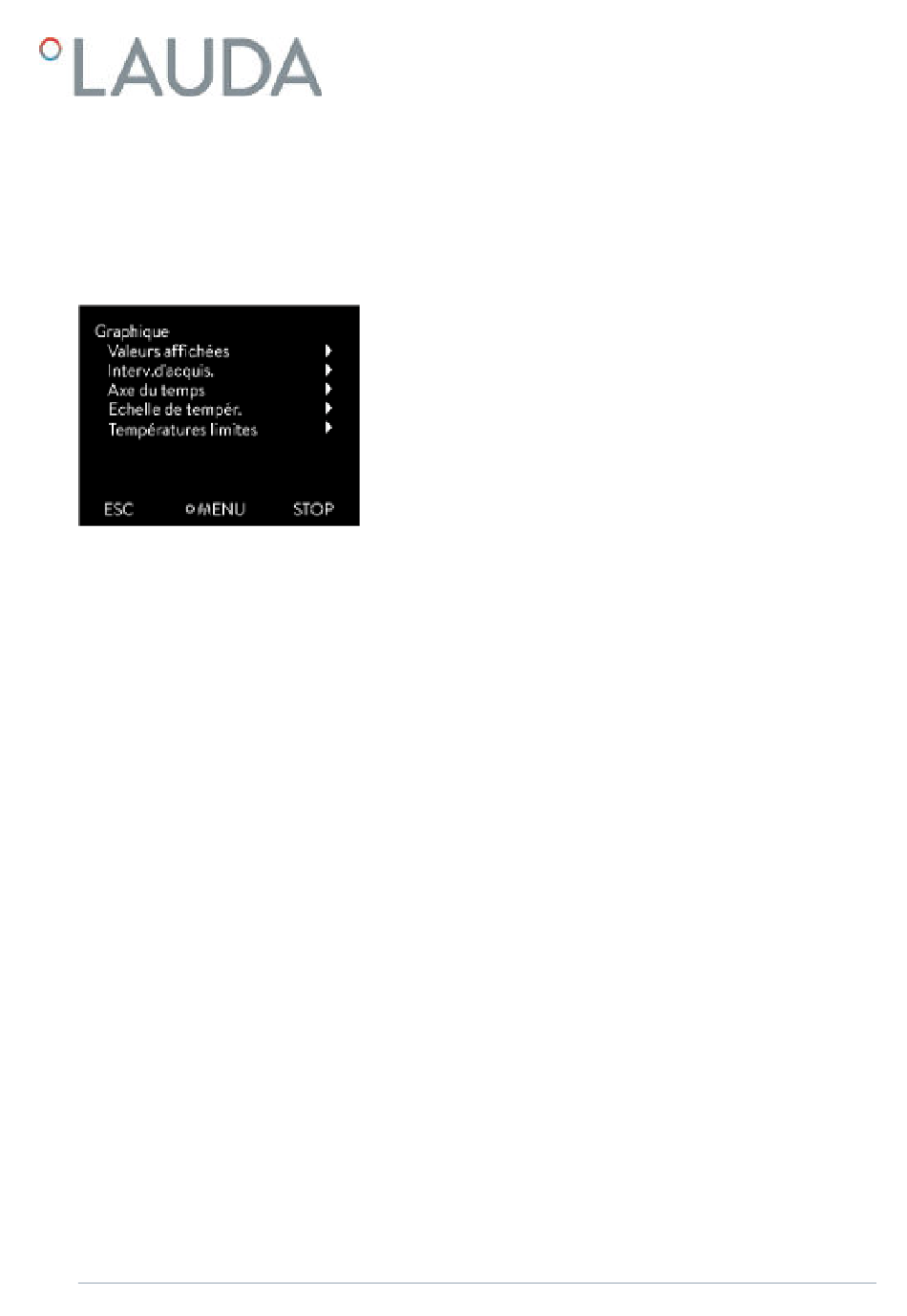

Fig. 19 : Menu Graphique
5.4
Réglage du liquide caloporteur
V03
1.
Appuyer sur la touche de saisie pour accéder au menu.
2.
Sélectionner l'option de menu Graphique.
Le sous-menu graphique s'ouvre.
Dans ce sous-menu, vous pouvez adapter la fenêtre graphique à vos besoins.
[Valeurs affichées] : T
n
Ici sont définies quelles températures doivent être affichées sur le tracé
du graphique.
[Fréquence d'acquisition] : 2 s (maximum 50 min), 10 s (maximum 4 h),
n
30 s (maximum 12 h), 1 min (maximum 24 h) ou 2 min (maximum 48 h).
Ici est défini à quelle fréquence une valeur de mesure de la température
est acquise.
[Axe du temps]: auto, 9 min, 45 min, 2 h15 min, 4 h30 min , 9 h, 24 h
n
ou 48 h.
Ici est défini quel axe du temps s'affiche au sein de la fenêtre graphique
visible (correspond à la valeur d'échelle de l'axe x).
[Échelle de température ]: automatique ou manuelle.
n
Ici est défini quelle plage de température s'affiche dans la fenêtre gra-
phique visible.
[Autom.]: La taille de la zone graphique visible s'ajuste automatique-
ment aux variations des courbes de température.
Si le réglage automatique est sélectionné, l'option de menu suivante
(températures limites) n'est pas visible.
[Températures limites ]: Echelle de Temp.Min. et Echelle de Temp.Max.
n
Ici est défini manuellement quel axe du temps s'affiche dans la fenêtre
graphique visible.
Régler dans le menu de l'appareil le liquide caloporteur utilisé dans l'appareil.
Grâce à cette procédure, les valeurs saisies dans le logiciel sont chargées
dans la commande de l'appareil.
Les valeurs saisies pour le liquide caloporteur sont :
le point éclair,
n
la viscosité,
n
la densité,
n
la capacité calorifique spécifique,
n
les valeurs limites de la plage de température de fonctionnement dans le
n
circuit hydraulique,
En sélectionnant le paramètre du liquide caloporteur [Indéfini], il est possible
de saisir les caractéristiques d'un nouveau liquide caloporteur dans l'option de
menu [Définir fluide].
Personnel :
1.
Appuyer sur la touche de saisie pour accéder au menu.
2.
Sélectionner les options de menu Paramétrages Fluide
Sélectionner fluide.
Une liste des liquides caloporteurs validés pour l'appareil s'affiche.
Thermostats de process Variocool NRTL
, T
, T
et T
.
set
int
ext
ext2
Personnel de service
n
53 / 123
