Fenêtre de saisie pour une valeur numé-
rique

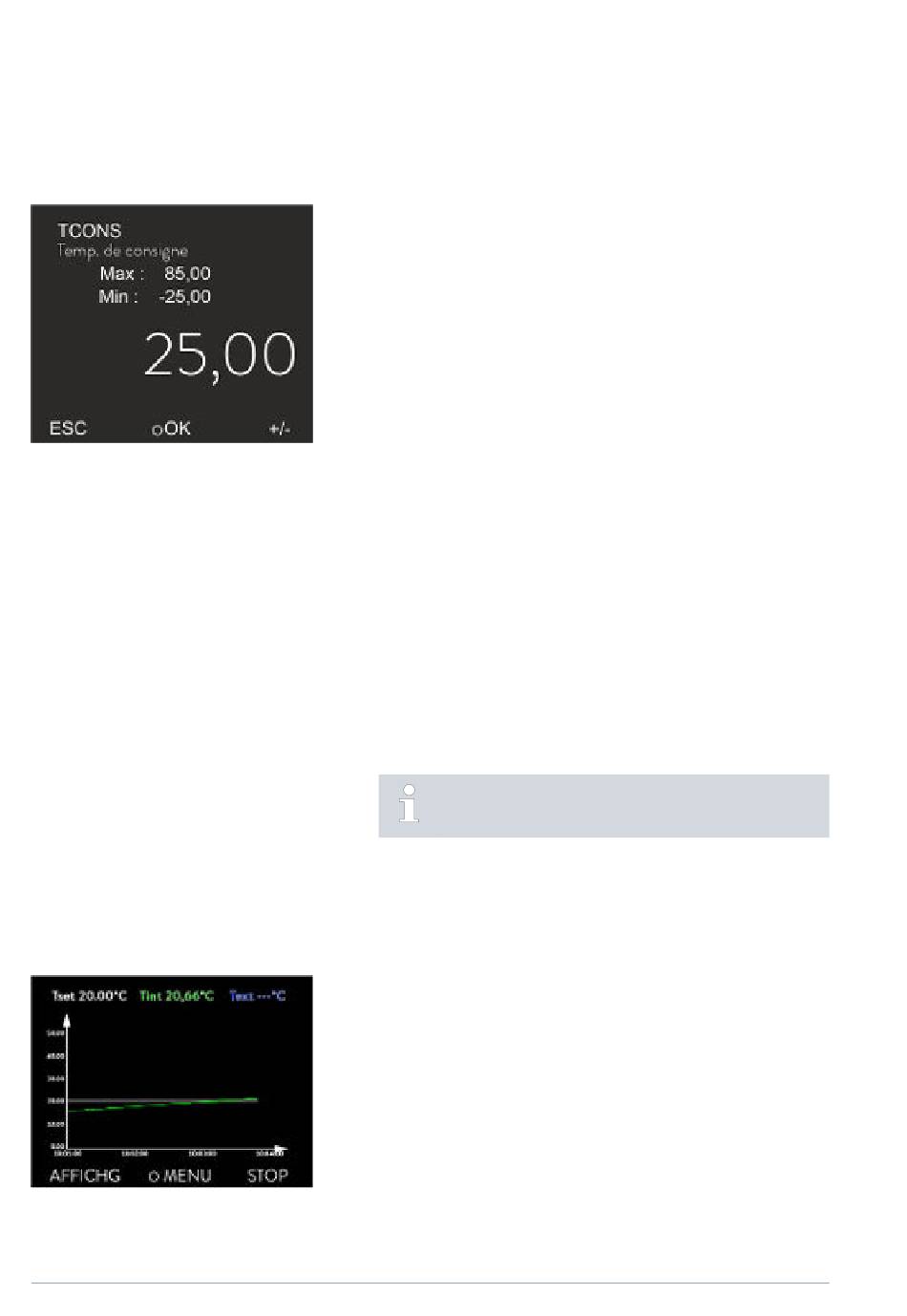

Fig. 17 : Valeur de consigne
Saisie de la température de consigne
5.3.3 Fenêtre graphique
Fig. 18 : Fenêtre graphique
52 / 123
La valeur qui doit être saisie s'affiche en grand. Le curseur sous la valeur
n
clignote.
Avec les touches fléchées [haut] et [bas], il est possible de modifier la
n
valeur. En gardant l'une des deux touches fléchées enfoncée, la modifi-
cation s'accélère.
En appuyant sur la touche fléchée [gauche] ou [droite], il est possible
n
également de sélectionner des chiffres isolés et de les modifier avec les
touches fléchées [haut] et [bas].
Avec la touche programmable [+/-], il est possible de modifier le signe
n
de la valeur.
Les valeurs affichées Max : et Min : indique les limites pour la saisie
n
d'une valeur.
La touche programmable [Échap] permet de revenir à l'écran précédent
n
sans modification.
Par une pression sur la touche de saisie [OK], la valeur réglée est
n
appliquée.
1.
Appuyer sur la touche de saisie pour accéder au menu.
2.
Sélectionner l'option de menu Température de consigne.
3.
Appuyer sur la touche de saisie.
La fenêtre de saisie s'ouvre. Le curseur sous la valeur de la tem-
pérature clignote. Les plages de température supérieure et infé-
rieure s'affichent.
4.
Modifier la valeur à l'aide des touches fléchées.
En appuyant sur la touche [ESC], retour au menu précédent
sans modification.
5.
Confirmer la nouvelle valeur en appuyant sur la touche de saisie [OK].
La nouvelle valeur est active.
L'écran offre la possibilité d'afficher les profils de température sous forme de
graphiques.
Pour arriver à la fenêtre graphique, utiliser la touche programmable [Écran]
dans la fenêtre de base de l'écran.
T
indique la température de consigne réglée (gris).
n
set
T
indique la température interne (vert) du liquide caloporteur dans
n
int
l'appareil.
T
indique la température externe (bleu foncé) du liquide caloporteur
n
ext
dans le consommateur.
Il est possible de faire défiler le graphique dans toutes les directions à
n
l'aide des touches fléchées.
Thermostats de process Variocool NRTL
V03
