6 | Raccordement électrique
● Busch recommande d'installer un dispositif de protection résiduelle de type B et conforme à
l'installation électrique.
● Fournir un sectionneur verrouillable ou un interrupteur d'arrêt d'urgence sur la ligne électrique
de manière à ce que la machine soit complètement sécurisée en cas de situation d'urgence.
● Fournir un sectionneur verrouillable sur la ligne électrique de manière à ce que la machine soit
complètement sécurisée pendant les activités de maintenance.
● Protéger le moteur contre les surcharges conformément à la norme EN 60204-1.
● Busch recommande l'installation d'un disjoncteur courbe D.
● Brancher la mise à la terre.
● Brancher le moteur.

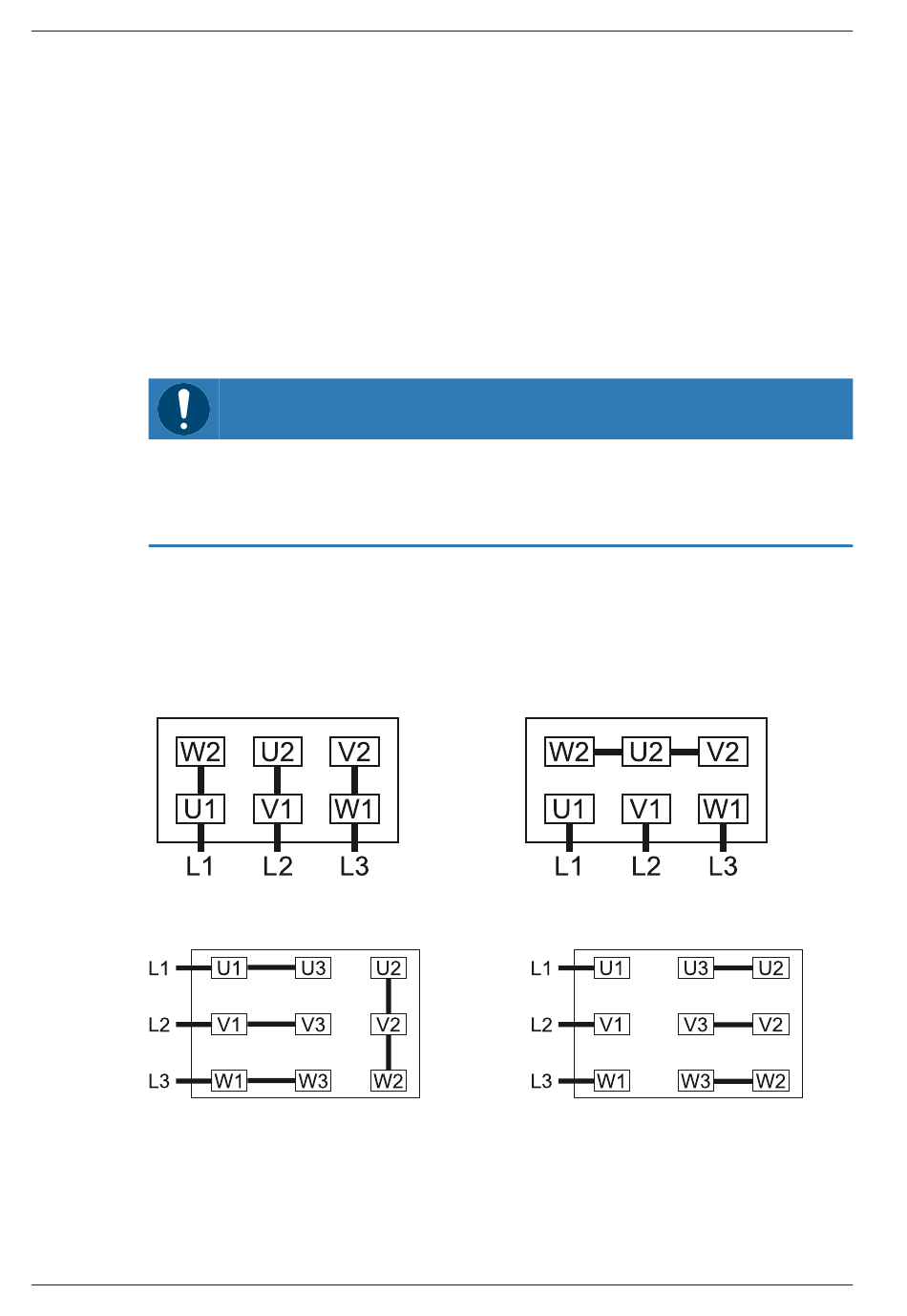

6.2 Schéma électrique pour moteur triphasé
Mauvais sens de rotation
Risque de dommages mécaniques !
● Faire fonctionner la machine dans le mauvais sens de rotation peut rapidement détruire la ma-
chine ! Avant de la démarrer, s'assurer que la machine fonctionne dans le bon sens.
● Déterminer le sens de rotation souhaité avec la flèche (collée ou gravée).
● Faire fonctionner le moteur brièvement.
Si le sens de rotation du moteur doit être modifié :
● Inverser deux des fils de phase du moteur.
Connexion en triangle (basse tension) :
Connexion en étoile double, moteur multi-
tension à 9 pôles (basse tension) :
14 | 32
CONSEIL
Connexion en étoile (haute tension) :
Connexion en étoile, moteur multi-tension à
9 pôles (haute tension) :
