Composants de régulation
Bi-ATMON
5

COMPOSANTS DE REGULATION

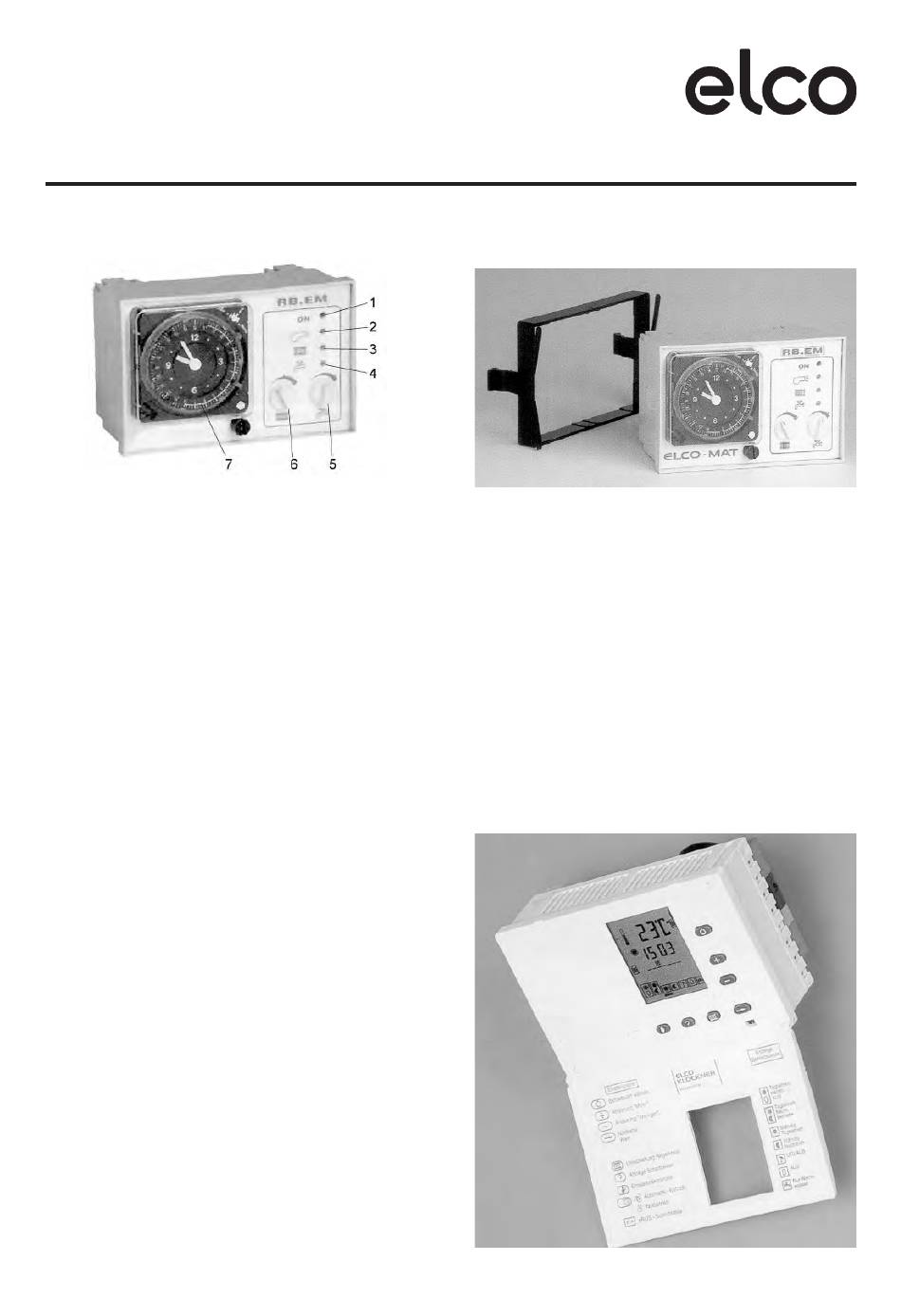

5.1 - Module de priorité sanitaire RB-EM
Régulateur ou module "RB-EM" de priorité sanitaire pour
montage mural ou dans le tableau de commande d'une
chaudière. Le premier potentiomètre (chauffage) permet
le réglage de la température de l'eau chaude sanitaire.
Les 4 diodes Iumineuses visualisent le comportement de
l'appareil. Lors de la charge du ballon, le ou les circula-
teurs chauffage sont en principe arrêtés pour réduire le
tenps de charge au strict minimum. Tout fonctionnement
de circutateur est temporisé à I'arrêt sauf si un autre cir-
cuit est en demande.
Les temporisations des circulaleurs chauffage et ballon
peuvent ètre réglées. Les deux circulateurs peuvent être
commandés en même temps, selon I'installation.
Une horloge à contact analogique SUL 184 peut être
ajoutée pour autoriser ou non la production d'eau chau-
de sanilaire.
5.2 - Régulation sonde extérieure
LOGON - M : Le " MANAGER" intelligent
Cette version à bon marché présente déjà toutes les
caractéristiques d'un réglage moderne, telles qu'une à
I'heure d'été ef vice versa, une horloge de programma-
tion à sûreté integrée avec réserve de marche de 10 ans
minimum, une fonction permettant de modifier I'heure de
la baisse de la tempéature nocturne ainsi qu'une fonction
de correction de la température avec adaptation auto-
matique de la courbe de chauffage. Etant donné que
"LOGON-M" peut aisément être complété de modules
supplémentaires, il est possible de satisfaire à tout
moment les besoins de confort les plus exigeants.
"LOGON-M" peur être étendu à un système de réglage
qui prend en charge toutes les applications des techni-
ques modernes de chauffage. L'utilisateur dispose d'un
programme de commutation individuel offrant 56 temps
de commutation libres el assurant une répartition auto-
matique de la configuration de l'appareil de réglage. Le
régulateur peut être livré avec une commande à distan-
ce équipée d'une logique intégrée d'économie d'énergie,
permettant une programmation simple et aisée depuis la
pièce de séjour. Grâce à une interface eBUS, "LOGON-
M" peut être étendu à un système pour 9 circuits de
chauffage.
V 30 LN
®
EXECUTION POUR MONTAGE DANS LE
TABLEAU DE COMMANDE
1 lampe VERTE: RB-EM sous tension
2 lampe JAUNE: Contact fermé brûleur
3 lampe JAUNE: Pompe chauffage en service
4 lampe JAUNE: Pompe ballon en service
5 Potentiomètre réglage température chauffage
6 Potentiomètre réglage température ballon
7 Horloge SUL 184
La fourniture se compose de :
Module RB - EM avec deux fiches de raccordement élec-
trique y compris les deux sondes TK et TE.
TK : sonde Chaudière
TE : sonde ballon
Non compris: l'horloge analogique.
LOGON - M (Régulateur MODULAIRE)
25
