Montage, connexion, mise en service, démontage
5.3 Connexion
Figure 5-5
Figure 5-6
Figure 5-7
86

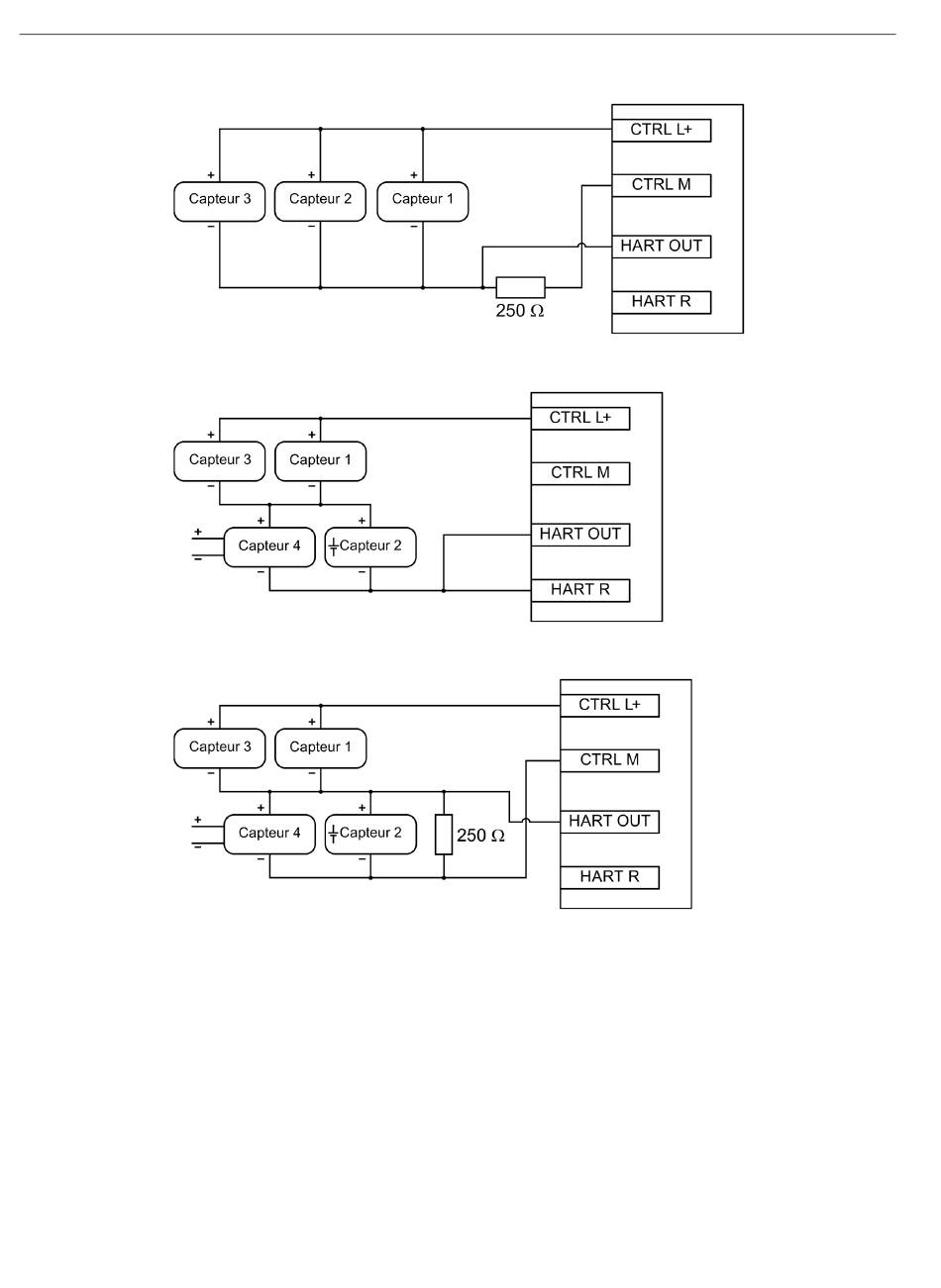

Connexion de capteurs passifs alimentés par carte d'extension, à résistance externe
Fonctionnement mixte de capteurs actifs et passifs à résistance interne
Fonctionnement mixte de capteurs actifs et passifs à résistance externe
