Siemens SIMATIC NET Instructions De Service page 30

Environnement d'exploitation prévu
2.4 Exemples de configuration
Telecontrol avec le protocole "TeleControl Basic"
Dans l'exemple suivant, la RTU utilise le protocole "TeleControl Basic" et communique avec le
serveur Telecontrol (TCSB) dans le poste de conduite central par le réseau de téléphonie
mobile et Internet.
Le serveur Telecontrol échange des données avec le client OPC du poste de commande
central grâce au serveur OPC intégré.

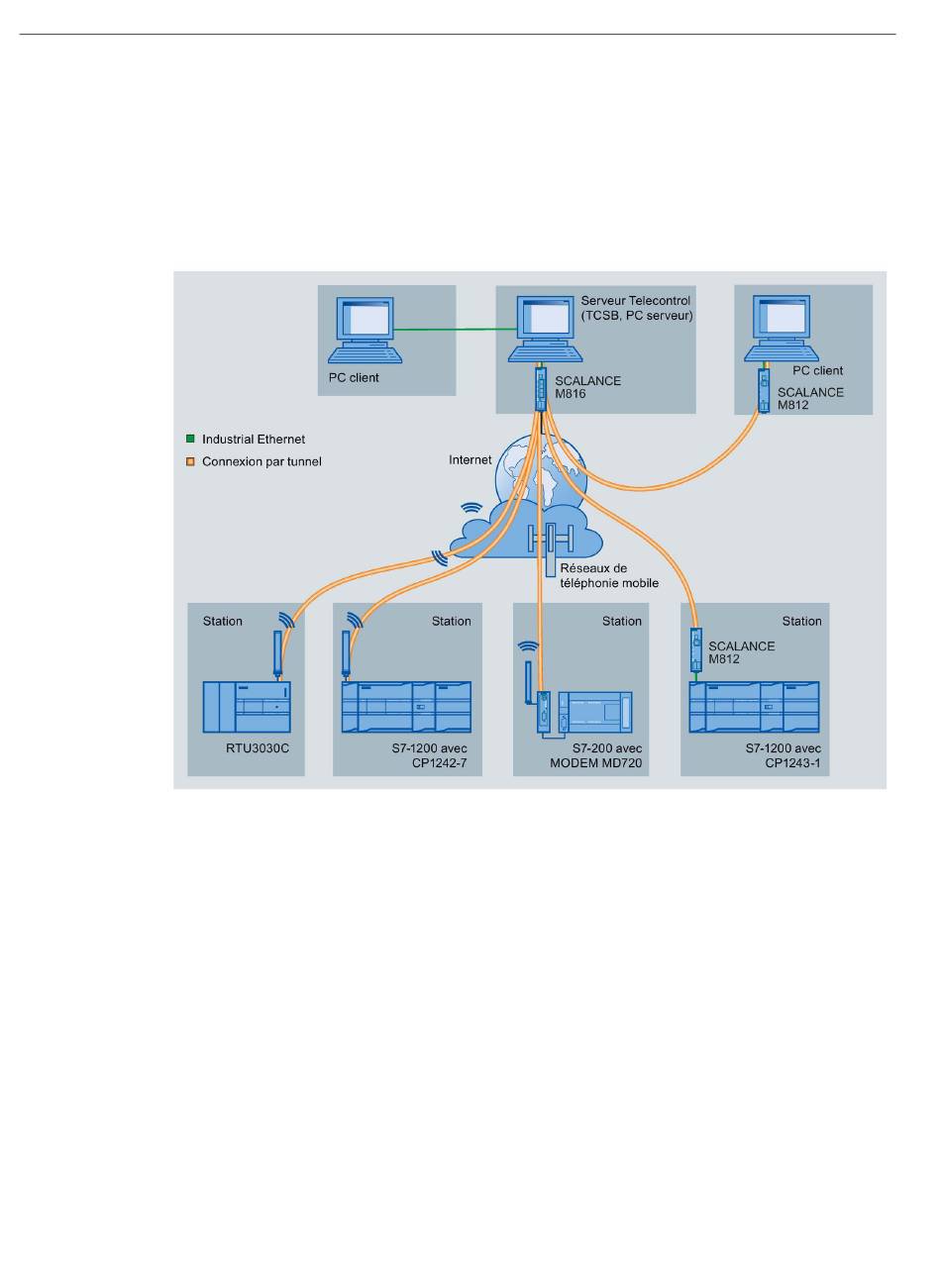

Figure 2-2
30
Communication de la RTU et d'autres types de station avec le poste de conduite central
SIMATIC RTU3030C/RTU30x1C
Instructions de service, 09/2022, C79000-G8977-C382-09
