LED, connecteurs, bouton-poussoir, emplacements de cartes
4.2 LED
Désignation
LED d'état de connexion

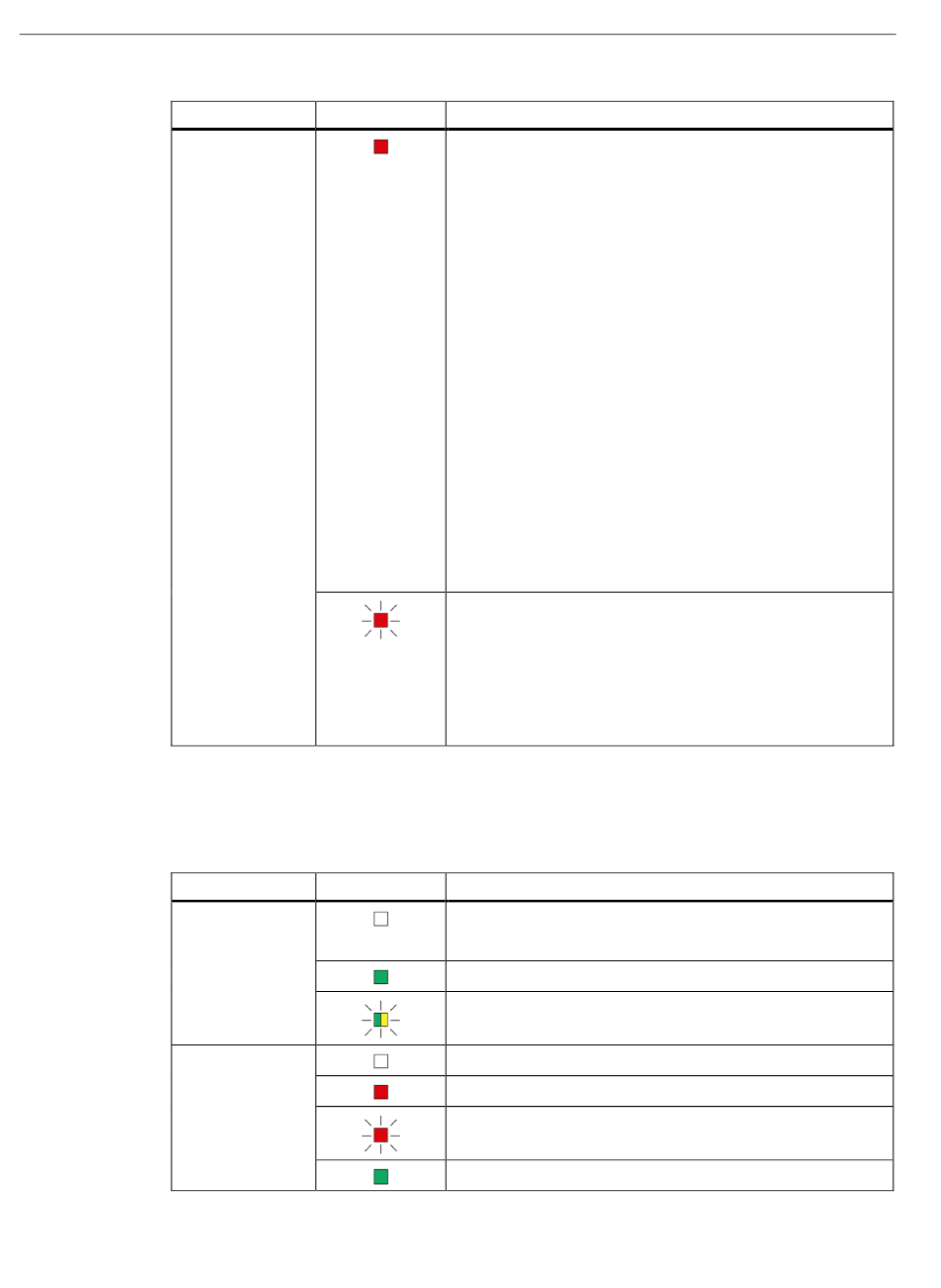

Tableau 4- 5 LED d'état de connexion
Désignation
LAN
SIM
60
Couleur Signification
• Défaut sur l'alimentation
–
–
–
–
• Défaut de téléphonie mobile
–
–
–
• Échec de synchronisation d'horloge
• Erreur de journalisation
–
–
• Erreur sur la carte d'extension
–
–
Pour le diagnostic, voir messages dans le tampon de
diagnostic.
• Configuration inexistante
• Adresse IP double
rouge clignotant
• Pas de bail IP obtenu du serveur DHCP (en cas d'obtention
automatique de l'adresse IP)
• Surcharge sur l'une des sorties de tension :
X10 CTRL / X11 CTRL / X40 / X42
Couleur Signification
• Pas de connexion au LAN
• Interface LAN désactivée
Connexion au LAN
Transmission de données sur LAN
La carte SIM n'a pas encore été contrôlée.
Défaut de carte SIM
PIN configuré erroné
Le PIN a été accepté.
Alimentation par pile non configurée.
Alimentation par pile alors qu'a été configurée une
alimentation externe
Capacité de la pile critique
Alimentation externe non configurée.
Défaut de connexion
Défaut d'accès à la carte SIM.
PIN erroné
Carte SD inexistante
Erreur d'accès
Carte d'extension configurée non détectée
Erreur à la lecture des valeurs de capteur
