Unité centrale
iSeries 890

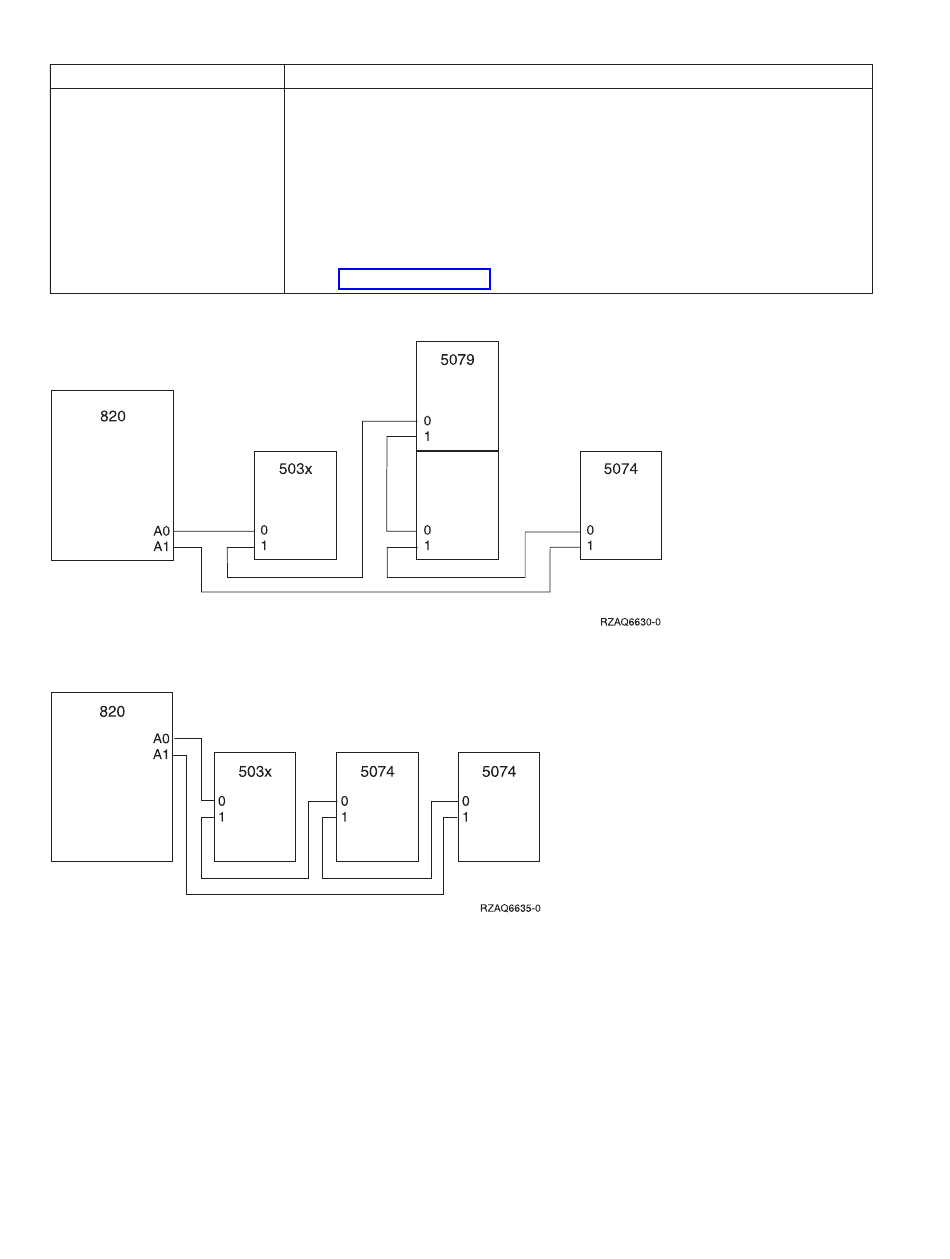

Figure 31. Boucle HSL avec unité 503x
Figure 32. Boucle HSL avec trois unités externes
42
Installation et configuration d'une unité d'extension 0578, 5074, 5078 ou 5079 - V5R3
Règles
v Vous pouvez installer deux unités 5074 ou une unité 5079 au maximum avec
une unité 9094 sur la première boucle (A0 et A1).
v Installez le câble SPCN de l'unité 5074 ou 5079 sur la même boucle SPCN que
l'unité 9094.
Cela est valable même si vous connectez l'unité 5074 ou 5079 à une boucle HSL
différente de celle de l'unité 9094.
Pour ce faire, vous pouvez connecter le câble SPCN du connecteur J15 de la
nouvelle unité d'extension au connecteur J16 de l'unité 9094.
Voir figure 38 à la page 44.
