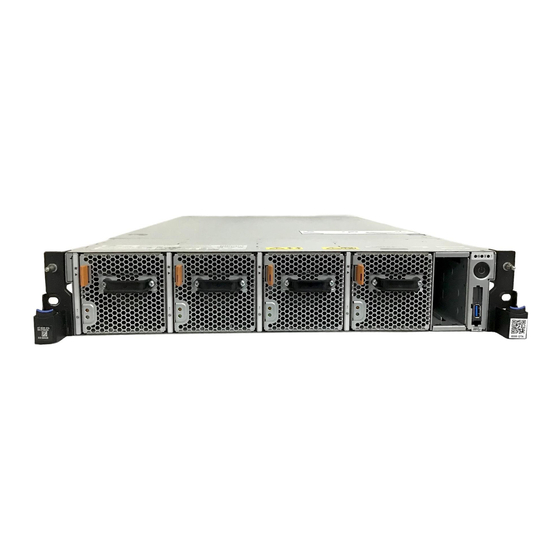

IBM Power System S822LC Guide D'installation Rapide

IBM Power System S822LC Guide D'installation Rapide

Masquer les pouces Voir aussi pour Power System S822LC:

Publicité

Liens rapides

Télécharger ce manuel
IBM
Power System S822LC for
Big Data (8001-22C) - Guide
d'installation rapide
IBM Power System S822LC for Big Data (8001-22C) - Guide
d'installation rapide
L'IBM Knowledge Center est disponible en ligne à l'adresse suivante : http://www.ibm.com/support/
knowledgecenter/POWER8/p8hdx/8001_22c_landing.htm.
v Lisez toutes les précautions et les instructions avant de commencer à travailler sur les composants
principaux.
v Appliquez les procédures de décharge électrostatique standard avant d'intervenir sur le système et ses
composants. IBM recommande le port de gants et d'un bracelet antistatique afin d'éviter tout dommage
au niveau de l'équipement.
Informations concernant les systèmes 8001-22C : https://ibm.biz/8001-22CQR
Composants du modèle 8001-22C
Utilisez ces informations pour rechercher la référence de l'unité remplaçable sur site.
Après avoir identifié le numéro de référence de la pièce que vous souhaitez commander, allez à la page
Advanced Part Exchange Warranty Service. Vous devez vous enregistrer. Si vous ne parvenez pas à
identifier le numéro de référence, allez à la section Contacter le service de maintenance et de support
®
IBM
.
IBM

Publicité

loading

Manuels Connexes pour IBM Power System S822LC

Sommaire des Matières pour IBM Power System S822LC

  • Page 1 Appliquez les procédures de décharge électrostatique standard avant d'intervenir sur le système et ses composants. IBM recommande le port de gants et d'un bracelet antistatique afin d'éviter tout dommage au niveau de l'équipement. Informations concernant les systèmes 8001-22C : https://ibm.biz/8001-22CQR Composants du modèle 8001-22C...
  • Page 2 Assemblage final en armoire Figure 1. Assemblage final en armoire Tableau 1. Références d'assemblage final en armoire Numéro Unités par d'index Référence assemblage Description MCP-290- Kit de glissières : contient les glissières gauche et droite 00057-0N ainsi que les vis de fixation MCP-290- Kit de glissières : contient les glissières gauche et droite 00057-0N...

  • Page 3: Composants Système

    Composants système Figure 2. Composants système...
  • Page 4 Tableau 2. Composants système Numéro Unités par d'index Référence assemblage Description Assemblage du capot supérieur MCP-310-82914-0B Déflecteur d'air du CPU SNK-P0053P-IB001 Kit dissipateur thermique (inclut dissipateur thermique et le matériel d'interface thermique) 00UL866 Module processeur système 8 coeurs 3,325 GHz 00UL864 Module processeur système 10 coeurs 2,926 GHz 00UL010...
  • Page 5 Tableau 2. Composants système (suite) Numéro Unités par d'index Référence assemblage Description HDD-A6000- Unité de disque SAS 6 To 3,5 pouces ST6000NM003401 HDD-A8000- Unité de disque SAS 8 To 3,5 pouces ST8000NM0075 HDD-A4000- Unité de disque SAS 4 To 3,5 pouces à technologie SED ST4000NM0075 (chiffrement matériel) HDD-A8000-...
  • Page 6 Tableau 2. Composants système (suite) Numéro Unités par d'index Référence assemblage Description Carte PCI. Utilisez le type de fonction de la carte pour trouver le numéro de FRU sur la page Information sur les cartes PCIe par type de fonction du système 8001-22C GPU.

  • Page 7: Installation Et Retrait

    Tableau 3. Ports d'entrée et de sortie Identificateur Description USB 2.0 utilisé pour clavier et souris Interface IPMI (Intelligent Platform Management Interface) Ethernet IPMI série Carte VGA utilisée pour écran. Seul le paramètre VGA 1024 x 768 à 60 Hz est pris en charge. Le câble de l'écran ne doit pas dépasser 3 mètres.
  • Page 8 Figure 6. Retrait d'une unité Figure 7. Retrait de l'unité de 3,5 pouces du tiroir Figure 8. Retrait de l'unité de 2,5 pouces du tiroir Figure 9. Retrait du fond de panier d'unité de disque et des vis...
  • Page 9 Figure 11. Retrait d'un ventilateur Figure 10. Retrait des câbles du fond de panier d'unité de disque Avant Figure 13. Emplacements des logements de mémoire et ordre de branchement Figure 12. Retrait de la mémoire Figure 14. Position des cartes 8001-22C...
  • Page 10 Figure 16. Retrait d'une carte dans la position 2 du connecteur de bus Figure 15. Retrait du connecteur de bus PCIe Figure 17. Retrait d'une carte dans la position 3 du connecteur de bus Figure 18. Retrait de la carte mezzanine dans la position 1 Figure 20.
  • Page 11 Figure 21. Retrait de la carte mezzanine des positions 5, 6, 7 et 8 Figure 22. Libération de l'équerre de fixation Avant Figure 23. Emplacements des vis Figure 24. Soulèvement du fond de panier système...
  • Page 12 Figure 25. Ouverture de l'emballage du module processeur système Figure 26. Desserrage de la vis du bras de chargement du dissipateur thermique Figure 28. Blocage du stylet d'aspiration sur le module processeur système Figure 27. Retrait du dissipateur thermique du bras de chargement...
  • Page 13 Figure 29. Positionnement du processeur en biais sur le Figure 30. Abaissement de l'outil de retrait sur le module couvercle de l'emballage processeur système Figure 31. Abaissement du processeur dans le connecteur Figure 32. Installation du dissipateur thermique...
  • Page 14 Figure 33. Serrage de la vis du bras de chargement Figure 34. Emplacement de la batterie de l'horloge...
  • Page 15 Cette édition du 23 juin 2017 s'applique aux serveurs IBM Power Systems dotés du processeur POWER8 et à tous les modèles associés. LE PRESENT DOCUMENT EST LIVRE EN L'ETAT SANS AUCUNE GARANTIE EXPLICITE OU IMPLICITE. IBM DECLINE NOTAMMENT TOUTE RESPONSABILITE RELATIVE A CES INFORMATIONS EN CAS DE CONTREFACON AINSI QU'EN CAS DE DEFAUT D'APTITUDE A L'EXECUTION D'UN TRAVAIL DONNE.
